Il "flusso canalizzatore" è un concetto che evoca immediatamente immagini di viaggi nel tempo e avventure futuristiche, grazie alla sua iconica rappresentazione nel cinema. Tuttavia, ciò che molti non sanno è che questo termine, o meglio la sua traduzione in contesti scientifici reali, ha trovato applicazioni concrete e sorprendenti, sebbene molto diverse da quelle narrate nelle pellicole di Hollywood. Dal laboratorio di ricerca alla passione del fai-da-te, il principio dietro un dispositivo capace di "canalizzare" flussi, sia essi magnetici o elettrici, ha stimolato sia la fantasia che l'ingegno pratico. Questa esplorazione ci condurrà attraverso il regno della finzione, la scoperta scientifica moderna e, infine, un progetto realizzabile in casa che emula l'estetica di questo affascinante congegno.
Il "Flusso Canalizzatore" nell'Immaginario Collettivo: Tra Cinema e Aspettative Scientifiche
"Grande Giove!" Questa, forse, sarebbe stata la reazione di Doc Brown se avesse visto il suo flusso canalizzatore diventare realtà, o almeno un suo parente scientifico. Per milioni di persone, il flusso canalizzatore è indissolubilmente legato alla DeLorean di "Ritorno al Futuro", l'elemento cruciale che permetteva i viaggi nel tempo una volta raggiunte le 88 miglia orarie. Il suo design distintivo, con i suoi "tubi" luminosi disposti a "Y", è diventato un simbolo della fantascienza e dell'innovazione immaginaria. Questo dispositivo, nella finzione, serviva a "canalizzare" il flusso temporale, rendendo possibile l'impensabile.
Il Condensatore di Flusso Reale: Una Rivelazione Scientifica e i Suoi Principi
Il concetto di "flusso canalizzatore" ha trovato una risonanza inaspettata nel mondo della fisica quantistica, concretizzandosi in un dispositivo che i suoi creatori hanno denominato "condensatore di flusso". Un team di ricercatori di spicco, formato da fisici dell’Università di Queensland, del Royal Melbourne Institute of Technology e del Politecnico federale di Zurigo (ETH Zurich), ha sviluppato questo innovativo congegno, portando la scienza un passo avanti nella comprensione e nel controllo dei fenomeni quantistici. Prima di alimentare inopportune speranze riguardo improbabili viaggi nel tempo, ci teniamo a precisare, ancora una volta, che purtroppo non è questo lo scopo con cui il dispositivo è stato sviluppato. L'obiettivo è ben più radicato nelle sfide attuali della tecnologia e della computazione.
In termini strettamente tecnici, la genialità del condensatore di flusso risiede nella sua capacità di sfruttare "il tunnel quantistico del flusso magnetico attorno a un condensatore [per] rompere la simmetria dell’inversione temporale". Questa è una dichiarazione densa di concetti avanzati di fisica, ma per renderla più comprensibile, si può descrivere il dispositivo come un circolatore elettronico. La sua funzione principale è consentire di controllare la direzione in cui si muovono le microonde. Immaginate un sistema in cui i segnali radio non si disperdono in ogni direzione, ma vengono instradati con precisione. "Fa circolare i segnali radio attorno al circuito in una sola direzione, proprio come le auto di una rotonda." Questa analogia semplifica efficacemente il concetto, illustrando come il condensatore di flusso diriga il flusso di energia in un percorso predeterminato, anziché lasciarlo propagare liberamente in tutte le direzioni.
Il funzionamento alla base di questo sorprendente dispositivo si basa su un fenomeno quantistico cruciale: il tunneling quantistico. In esso, i "tubi" quantici del flusso magnetico si muovono attorno a un condensatore centrale mediante un processo noto come tunneling quantistico. Questo processo permette alle particelle di superare ostacoli che, secondo la fisica classica, sarebbero insormontabili, aprendo così nuove strade per il controllo del flusso magnetico ed energetico a livello microscopico. Questa capacità di manipolare il flusso magnetico in un modo così preciso e direzionale ha implicazioni profonde, non solo per la ricerca fondamentale, ma anche per lo sviluppo di tecnologie di prossima generazione. L'innovazione risiede nel modo in cui questo dispositivo altera le proprietà fondamentali dello spazio-tempo a una scala estremamente piccola, fornendo un controllo senza precedenti su fenomeni che prima erano difficili da gestire.
Applicazioni Pratiche e Impatto Futuro della Tecnologia del Condensatore di Flusso
La creazione del condensatore di flusso non è un mero esercizio accademico; le sue implicazioni pratiche sono vaste e promettono di rivoluzionare diversi settori della tecnologia moderna. Il dispositivo giocherà probabilmente un ruolo importantissimo nei futuri passi avanti nell’ambito delle comunicazioni, un campo in costante evoluzione che richiede soluzioni sempre più efficienti e precise per la trasmissione dei dati. La capacità di dirigere i segnali radio in una sola direzione riduce le interferenze e migliora l'efficienza della trasmissione, un fattore critico nell'era dell'informazione.
Oltre alle comunicazioni, il condensatore di flusso è destinato ad avere un impatto significativo nello sviluppo dei computer quantistici. Questi computer, che sfruttano i principi della meccanica quantistica per eseguire calcoli complessi, necessitano di componenti in grado di gestire e controllare gli stati quantici con estrema precisione. La capacità del condensatore di flusso di manipolare i flussi magnetici a livello quantistico lo rende un candidato ideale per contribuire alla realizzazione di architetture quantistiche più stabili e potenti.
L'effetto tunnel quantistico spiegato in parole semplici per principianti
Questo dispositivo rappresenta un ponte tra la scienza fondamentale e l'ingegneria applicata, offrendo soluzioni innovative a problemi complessi. Le sue potenzialità si estendono dalla minimizzazione delle interferenze elettromagnetiche all'ottimizzazione del consumo energetico nei dispositivi elettronici. L'impatto a lungo termine di questa ricerca è ancora in fase di piena comprensione, ma le premesse indicano un futuro in cui la manipolazione quantistica del flusso diventerà una componente standard delle nostre tecnologie più avanzate. Il "flusso canalizzatore" del mondo reale, dunque, pur non offrendo viaggi nel tempo, promette un futuro di innovazioni tecnologiche che potrebbero cambiare profondamente il modo in cui interagiamo con il mondo digitale e fisico.

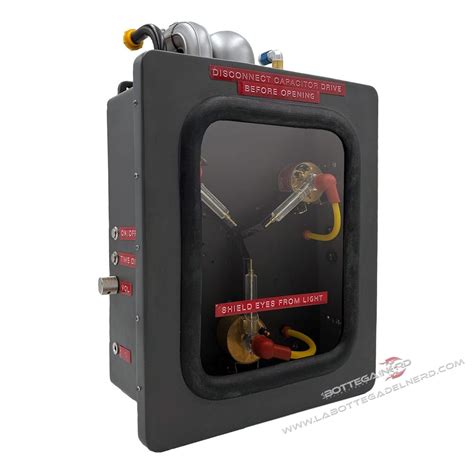

Costruire il Proprio "Flusso Canalizzatore": Un Progetto DIY Accessibile
L'idea di avere un proprio "flusso canalizzatore" non è limitata ai laboratori di ricerca all'avanguardia. Grazie alla diffusione della cultura del fai-da-te (DIY) e alla disponibilità di componenti elettronici, è possibile costruire una replica funzionale, almeno dal punto di vista visivo, del celebre dispositivo cinematografico. Questo progetto non solo offre l'opportunità di immergersi nell'elettronica di base, ma anche di provare l'immensa soddisfazione di creare qualcosa di iconico con le proprie mani. La bellezza di questi progetti risiede anche nella possibilità di adattare materiali e componenti trovati in casa, riducendo drasticamente i costi. Considerazione finale: se siete fortunati e riuscite ad adattare degli oggetti/materiali che avete in casa, ve la cavate con qualche decina di euro di spesa… a fronte dei 300 e più dollari a cui si trova in vendita un prodotto simile già assemblato. E poi volete mettere la soddisfazione???
Il processo di costruzione di un "flusso canalizzatore" fai-da-te, sebbene non replichi le complesse funzioni quantistiche del suo omologo scientifico, permette di comprendere i principi basilari dell'elettronica e di esercitare la propria creatività nella scelta dei materiali e nell'assemblaggio. È un'esperienza educativa che culmina con un oggetto che può essere esposto con orgoglio, un tributo alla fantascienza e all'ingegno.
L'Involucro Esterno: Materiali e Scelte di Design per il "Flusso Canalizzatore" DIY
La costruzione di un "flusso canalizzatore" fai-da-te inizia, come ogni buon progetto, dall'involucro. Questo contenitore non solo ospita i componenti elettronici, ma definisce anche l'estetica generale del dispositivo, cercando di richiamare il più possibile l'aspetto iconico dell'originale cinematografico. La scelta dei materiali è cruciale per la resistenza, la leggerezza e la facilità di lavorazione.
Sono stato molto fortunato perchè ho recuperato dei pannelli del tipo che si mettono nella parte posteriore delle librerie (IKEA in questo caso) proprio dei colori giusti: con una faccia nera e l’altra bianca. Questi pannelli sono risultati ideali per il progetto. Non sono certo siano di legno, più probabilmente è cartone ultra-compresso, ma ad ogni modo sono estremamente resistenti e leggeri in quanto spessi circa mezzo centimetro. La loro robustezza li rende perfetti per sopportare il peso dei componenti interni e le manipolazioni durante l'assemblaggio, mentre la leggerezza facilita il trasporto e il posizionamento del dispositivo una volta completato. Se vi capita di comprare una libreria e questi pannelli non vi servono o vi avanzano, non buttateli che si prestano davvero a moltissimi usi! (ad es. il volopattino!).
Sebbene il vero flusso canalizzatore all’esterno sia di un colore grigio scuro, e si sarebbe potuto verniciare l’esterno, alla fine si è optato per il bianco, che andava comunque bene. La versatilità di questi pannelli si estende anche alla loro facilità di taglio. I pannelli che ho usato sono anche molto facili da tagliare, quindi non è stato difficile ritagliare un oblò sul davanti con gli angoli arrotondati, una caratteristica distintiva del design originale.
Per quanto riguarda le alternative, si sconsiglia di usare scatole di cartone del tipo che si usano per riporre vestiti/scarpe (come avevo pensato inizialmente) in quanto assai poco resistenti. Il cartone sottile non offre la rigidità necessaria per un involucro che deve contenere componenti elettronici e resistere a eventuali urti. Un’ottima alternativa sarebbe usare quei vecchi quadri elettrici metallici che oltre ad essere della forma e colore giusti, hanno anche già l’oblò pronto. Questi ultimi offrirebbero una maggiore protezione e un'estetica già vicina all'originale, riducendo anche il lavoro di taglio. La scelta finale del materiale dipende dalla disponibilità, dal budget e dalle preferenze estetiche del costruttore, ma la priorità dovrebbe essere sempre la robustezza e la sicurezza.
Il Cuore Elettronico: Componenti Essenziali e Loro Funzionamento nel Circuito DIY
Una volta preparato l'involucro, si passa al cuore pulsante del "flusso canalizzatore" fai-da-te: il circuito elettronico che genera l'effetto di luce pulsante. Ora viene la parte divertente: montare la struttura a “Y”! Questa sezione descrive in dettaglio i componenti necessari, la loro funzione e le considerazioni tecniche per un assemblaggio di successo.
I componenti dal quale dipende grosso modo la luminosità e l'intermittenza dell'effetto sono i LED. Sono stati usati 9 LED bianchi ad alta luminosità da 3.0V e 15-20mA. La scelta di LED ad alta luminosità è fondamentale per ottenere un effetto visivo vibrante, fedele all'immagine cinematografica.
Le resistenze sono un altro elemento cruciale del circuito. Da R1 ad R9 le resistenze sono tutte uguali e tutte da 300 Ohm 1/4 di watt. Sono uguali perché i LED sono uguali. Il valore di resistenza viene calcolato con la formula R = V/I. Visto che i miei Led sono da 3.0V e la pila è da 9.0V, la resistenza deve bloccare 6 volt con una corrente da massimo 20mA. Questo è il valore sotto al quale NON dovete scendere, pena la rottura del led. Per quanto riguarda i watt della resistenza, prendete resistenze da 1/4 di watt, così ci andate larghi. In ogni caso per sapere i watt necessari alla resistenza per non rompersi utilizzate la formula P = V*I dove V sono i Volt, quindi 6 che deve assorbire ed I la corrente che passa, quindi 20mA. Queste resistenze assicurano che ogni LED riceva la giusta quantità di corrente e tensione, prevenendone il danneggiamento e garantendo una lunga durata.
Oltre alle resistenze per i LED, ci sono altre resistenze importanti: R10, R11 ed R12 sono invece da 47’000 Ohm e collegano il transistor al polo positivo del circuito in pratica. Il loro valore influenza direttamente la velocità dell'intermittenza: aumentando il valore di questa resistenza avrete come conseguenza un rallentamento dell’intermittenza. L'autore ha lasciato il valore a 47’000 Ohm, avendo provato 80’000 Ohm che risultava troppo lento per i suoi gusti.
I condensatori elettrolitici sono l'anima del circuito, responsabili della pulsazione e dell'effetto di "flusso". Sono stati usati dei condensatori elettrolitici da 50V 85°C 4.7 microfarad. Anche in questo caso, il valore del condensatore ha un impatto diretto sulla frequenza dell'intermittenza: aumentando il valore del condensatore l’intermittenza sarà più lenta, perchè più corrente verrà rilasciata dagli stessi. La scelta del condensatore è quindi fondamentale per personalizzare il ritmo dell'effetto luminoso.
Nel circuito sono segnati i 2N4401 come transistor, ma personalmente non li ho trovati da me e quindi ne ho comprati degli equivalenti. Questo dimostra la flessibilità nel reperimento dei componenti, purché si rispettino le specifiche tecniche degli equivalenti.
L'alimentazione del circuito è fornita da una semplice pila da 9V, quella dei vecchi telecomandi da TV per intenderci, o delle vecchie radio. Questa scelta rende il dispositivo portatile e autonomo.
Infine, per dare forma ai "tubi" luminosi, sono stati utilizzati 3 tubicini trasparenti di gomma, lunghezza 10 cm, opportunamente forati nei punti in cui ci sono i led. Questi tubi non solo contengono i LED, ma contribuiscono anche all'aspetto iconico della struttura a "Y".
Un consiglio importante da tenere a mente durante l'assemblaggio: procuratevi PIU’ componenti (resistenze, condensatori…) di quelle che vi servono: è possibile/probabile che qualcuna si rovini/bruci/perda. Io stesso ho “bruciato” il circuito 2 volte. Inoltre, se non avete mai usato il saldatore da stagno non preoccupatevi, in rete trovate molti siti che vi indirizzano al modo giusto di farlo e non è per nulla difficile (al limite fate qualche prova prima di provare sulla scheda del circuito). L'autore lo dice alla fine ma io ve lo anticipo fin d’ora: non usate la vernice conduttiva! Seguendo questi consigli, il processo di costruzione sarà più fluido e gratificante.
La Sfida dell'Attivazione: Dalla Soluzione Iniziale ai Miglioramenti del Circuito DIY
La fase di assemblaggio del circuito può presentare delle sfide, soprattutto per chi non è esperto di elettronica. L'esperienza dell'autore nella costruzione del "flusso canalizzatore" fai-da-te ha rivelato alcune complessità iniziali, in particolare relative all'attivazione dell'effetto luminoso desiderato. Per motivi che non mi sono ancora chiari (non sono un esperto di elettronica…) il circuito così come viene presentato nel link a me non funziona a dovere: probabilmente si polarizza qualche componente e non si ha l’effetto “flusso” voluto. Questa difficoltà ha portato alla necessità di implementare una soluzione pratica, sebbene non ideale, per far funzionare il dispositivo.
Essenzialmente, sono stati inseriti due interruttori per controllare il circuito. L'interruttore (1) controlla l’accensione totale, attivando tutti e 9 i LED in modo fisso. L'interruttore (2) ha la funzione di “innescare” l’effetto flusso, avviando l'intermittenza caratteristica. La procedura di accensione iniziale era piuttosto specifica: accendere l’interrutore (1), e così si hanno tutti i 9 led accesi fissi, dopodichè ACCENDERE E SUBITO SPEGNERE l’interruttore (2) (se lo si lascia acceso si brucia il circuito) e a quel punto si ha l’effetto voluto. Per spegnere tutto basta spegnere l’interruttore (1).
Questa soluzione, sebbene funzionale, presentava un inconveniente critico e un certo grado di rischio per l'integrità del circuito. Lo ammetto, è una soluzione così-così, ma siccome è l’unico modo in cui sono riuscito a far funzionare tutto, l’ho tenuto così. Ecco quindi come mi si presenta: questi sono i due interruttori di cui parlavo. La necessità di agire repentinamente sull'interruttore (2) per evitare il surriscaldamento o il danneggiamento dei componenti rappresentava un punto debole. Ora capite l’importanza del gabbiotto che li copre: se accidentalmente il (2) venisse urtato e rimanesse acceso (con anche (1) acceso) allora tanti saluti al circuito. Questo ha evidenziato la necessità di una protezione fisica per gli interruttori, garantendo che non venissero attivati in modo accidentale o lasciati accesi troppo a lungo.
L'effetto tunnel quantistico spiegato in parole semplici per principianti
L'interno della scatola, una volta inserito il circuito (che ho appeso con delle viti in alto) e collegati tutti i fili, mostra gli interruttori posizionati in basso a sinistra. Le scritte da incollare sulla finestra sono in font “Impact Label Reversed”, se cercate su google le trovate, aggiungendo un tocco di autenticità estetica al progetto. Nonostante le sfide iniziali e la natura "così-così" della soluzione di attivazione, il progetto ha comunque portato a un risultato funzionale e visivamente accattivante, dimostrando che con perseveranza e adattamento si possono superare gli ostacoli tecnici.
L'Innovazione di Antonio Abenante: Un Circuito Più Sicuro ed Efficiente
Le difficoltà e le soluzioni "così-così" riscontrate nella versione iniziale del circuito fai-da-te hanno aperto la strada a miglioramenti significativi. Fortunatamente, la comunità di appassionati e la condivisione delle conoscenze hanno permesso di affinare il progetto, rendendolo più sicuro e funzionale. Riporto di seguito dei miglioramenti al circuito forniti da Antonio Abenante (che ringrazio). Questi aggiornamenti hanno affrontato direttamente le problematiche legate all'attivazione del "flusso" e alla protezione del circuito.
In breve, la cosa più importante è che ora pur essendoci ancora due interruttori, non è più necessario agire repentinamente per evitare che si bruci tutto. Questa è stata la modifica più cruciale, eliminando il rischio di danneggiare i componenti a causa di un'errata o lenta manipolazione degli interruttori. La modifica principale riguarda il posizionamento del secondo interruttore. Invece di metterlo sul condensatore per indurre un corto, da fermare subito facendo on->off immediato sull’interrutore, l’ho messo sull’emettitore del primo transistor.
Questo spostamento strategico ha radicalmente cambiato la logica di funzionamento dell'interruttore (2), rendendola molto più intuitiva e sicura. In questo modo, spegnendo l’interruttore (2) toglierete la corrente a 3 LED e riaccendendolo partirà l’intermittenza. Questa nuova configurazione non solo elimina la fretta necessaria con la versione precedente, ma fornisce anche un controllo più diretto e stabile sull'effetto di intermittenza. Il "flusso" può essere attivato e disattivato con semplicità, senza il timore di compromettere l'integrità del circuito.
Questo esempio dimostra il valore della collaborazione e della condivisione di informazioni nella comunità del fai-da-te. Grazie ai contributi di persone come Antonio Abenante, i progetti possono evolvere, diventando più robusti, facili da usare e accessibili a un pubblico più ampio. La soddisfazione di realizzare un proprio "flusso canalizzatore" è ora accompagnata da una maggiore tranquillità d'animo, sapendo che il dispositivo è stato migliorato per essere più resistente e affidabile nell'uso quotidiano. Questi affinamenti non solo rendono l'esperienza di costruzione più gratificante, ma garantiscono anche che il fascino del "flusso canalizzatore" possa continuare ad ispirare e divertire senza interruzioni impreviste.
Dettagli di Assemblaggio e Personalizzazione del Dispositivo DIY
Assemblare il "flusso canalizzatore" fai-da-te è un processo che unisce precisione tecnica e creatività, dalla disposizione interna dei componenti alla scelta dei dettagli estetici. Una volta che il circuito è stato testato e modificato per una maggiore efficienza e sicurezza, come suggerito dai miglioramenti, l'attenzione si sposta sull'integrazione di tutti gli elementi all'interno dell'involucro.
Il circuito, che ho appeso con delle viti in alto, è posizionato strategicamente per ottimizzare lo spazio e facilitare i collegamenti. Questo assicura che tutti i componenti siano ben saldi e che i cavi possano essere gestiti in modo ordinato. Gli interruttori, fondamentali per il controllo del dispositivo, sono stati installati in basso a sinistra, una posizione che li rende facilmente accessibili ma anche discreti. La scelta di un "gabbiotto" protettivo per gli interruttori, come precedentemente menzionato, è un dettaglio cruciale per la sicurezza, prevenendo attivazioni accidentali che potrebbero compromettere l'elettronica.
Il montaggio della struttura a “Y”, l'elemento più riconoscibile del design, richiede attenzione. I tre tubicini trasparenti di gomma, ognuno lungo 10 cm, devono essere opportunamente forati nei punti in cui alloggiano i LED. Questi fori non solo permettono ai LED di illuminare l'interno dei tubi, ma contribuiscono anche a creare l'effetto pulsante e dinamico caratteristico del "flusso canalizzatore". L'allineamento preciso dei LED all'interno dei tubi è essenziale per un effetto visivo omogeneo e accattivante.
Un tocco finale che eleva il realismo del progetto è l'aggiunta di etichette e scritte. Le scritte da incollare sulla finestra sono in font “Impact Label Reversed”, se cercate su google le trovate. Questo carattere, con il suo aspetto futuristico e retro, replica fedelmente le estetiche viste nella finzione, aggiungendo un livello di dettaglio che non passa inosservato. La personalizzazione del proprio "flusso canalizzatore" va oltre la semplice funzionalità, trasformandolo in un vero e proprio pezzo da collezione per gli appassionati.
Il risultato finale è un dispositivo non solo funzionante, ma anche esteticamente gradevole, capace di evocare la meraviglia del viaggio nel tempo e della tecnologia avanzata. La gioia e la soddisfazione di creare un oggetto così iconico, partendo da materiali semplici e seguendo uno schema elettronico, sono impagabili. Questo progetto dimostra che il confine tra finzione e realtà può essere sfumato attraverso l'ingegno e la passione, offrendo a chiunque l'opportunità di "portare in vita" un pezzo del proprio immaginario.
