Nel vasto universo della computer grafica 3D, la capacità di creare superfici realistiche è fondamentale per dare vita a mondi e oggetti virtuali credibili. Ogni oggetto che percepiamo nel mondo reale interagisce con la luce in modi unici, e replicare queste interazioni digitalmente è il compito dei materiali 3D. Tra i vari modelli di shading disponibili nei software di modellazione e rendering, il materiale Blinn in 3ds Max si distingue come una soluzione versatile ed efficiente, ampiamente utilizzata per rappresentare una vasta gamma di superfici non metalliche con un equilibrio ottimale tra realismo e prestazioni. Comprendere la sua natura, i suoi parametri e le sue applicazioni è un passo cruciale per qualsiasi artista 3D che desideri padroneggiare l'arte del rendering.
Fondamenti dei Materiali nella Computer Grafica 3D
Per apprezzare appieno il materiale Blinn, è essenziale comprendere il ruolo dei materiali nel processo di rendering 3D. Un materiale, in termini di computer grafica, è un insieme di proprietà che definiscono come la superficie di un oggetto virtuale interagisce con la luce. Queste proprietà includono il colore, la lucentezza, la trasparenza, la capacità di riflettere o rifrangere la luce, e la texture. Quando la luce colpisce un oggetto, una parte viene assorbita, una parte riflessa, una parte dispersa, e, in caso di trasparenza, una parte può attraversare l'oggetto. I modelli di shading sono algoritmi che calcolano matematicamente queste interazioni per determinare il colore finale di ogni pixel sulla superficie di un oggetto durante il rendering.

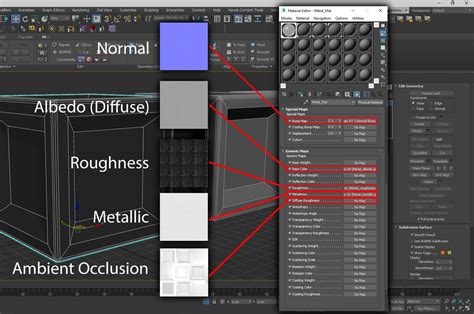

Il Material Editor di 3ds Max è l'interfaccia principale attraverso la quale gli artisti gestiscono e creano materiali. È una vera e propria "laboratorio" dove è possibile configurare ogni aspetto visivo di una superficie, dalle sue proprietà base ai dettagli più intricati, come la rugosità o le imperfezioni. All'interno di questo ambiente, il materiale Blinn è uno dei tipi di materiali standard, offrendo una solida base per la creazione di look variegati e convincenti.
I modelli di shading più comuni includono il modello Lambert (per superfici opache che disperdono la luce in modo uniforme), il modello Phong (che aggiunge una componente speculare per i riflessi lucidi) e, naturalmente, il modello Blinn, che è una raffinata evoluzione del Phong. Ciascuno di questi modelli ha i suoi punti di forza e le sue applicazioni ideali, ma tutti mirano a replicare il comportamento complesso della luce per ottenere un realismo visivo.
Il Materiale Blinn: Origini e Principi Fondamentali
Il materiale Blinn prende il nome dal suo creatore, James F. Blinn, un pioniere della computer grafica che lo sviluppò presso il Jet Propulsion Laboratory negli anni '70. La sua innovazione era un miglioramento significativo del modello di shading di Phong, progettato per calcolare in modo più efficiente e accurato l'effetto delle luci speculari, ovvero i punti luce lucidi che appaiono sulle superfici riflettenti.
La chiave del modello Blinn risiede nel suo approccio al calcolo della componente speculare. Mentre il modello Phong calcola l'angolo tra il vettore di riflessione della luce (la direzione in cui la luce viene riflessa perfettamente) e il vettore della telecamera, il modello Blinn introduce il concetto di "vettore di metà strada" (halfway vector). Questo vettore è calcolato come la bisettrice dell'angolo formato tra il vettore che punta alla sorgente luminosa e il vettore che punta alla telecamera. L'intensità della luce speculare viene quindi determinata dall'angolo tra la normale della superficie (la direzione perpendicolare alla superficie) e questo vettore di metà strada.
Perché questo è un miglioramento?Il calcolo del vettore di metà strada è spesso computazionalmente meno costoso e più stabile, specialmente con sorgenti luminose lontane (come le luci direzionali). Inoltre, il Blinn tende a produrre punti luce speculari che appaiono leggermente più morbidi e "arrotondati" rispetto a quelli del Phong, offrendo un aspetto spesso più gradevole e realistico per molte superfici. Questa efficienza computazionale lo ha reso un modello popolare in tempo reale e nel rendering pre-renderizzato, dove la velocità è un fattore critico.
In sintesi, il Blinn è un modello di illuminazione riflettente che simula come la luce si riflette da una superficie per creare punti luce lucidi (specular highlights). È particolarmente efficace per materiali che non sono puramente opachi né estremamente riflettenti come gli specchi, ma presentano una lucentezza intermedia, come plastiche, ceramiche o legno verniciato.
Anatomia del Materiale Blinn in 3ds Max: Parametri Essenziali
All'interno di 3ds Max, il materiale Blinn è configurabile tramite una serie di parametri intuitivi che permettono di controllare finemente l'aspetto della superficie. Esploriamo i più importanti:
Colore Diffuso (Diffuse Color)
Il colore diffuso è la componente più evidente di un materiale. Definisce il colore intrinseco dell'oggetto quando è illuminato da una luce diffusa, ovvero una luce che viene dispersa uniformemente in tutte le direzioni dopo aver colpito la superficie. È il colore che percepiamo principalmente in un oggetto. Per esempio, una mela rossa avrà un colore diffuso rosso.
Colore Ambient (Ambient Color)
Il colore ambiente rappresenta il colore dell'oggetto nelle aree che non sono direttamente illuminate da una sorgente luminosa, o che sono illuminate da una luce ambientale generale. Spesso è collegato al colore diffuso per mantenere una coerenza visiva, ma può essere regolato indipendentemente per creare effetti particolari o per simulare l'illuminazione indiretta.
Colore Speculare (Specular Color)
Questo parametro definisce il colore del punto luce (o highlight) che appare sulla superficie lucida. Nella maggior parte dei casi, per materiali dielettrici (non metallici), il colore speculare è bianco o molto chiaro, poiché il punto luce è essenzialmente una riflessione quasi pura della luce bianca della sorgente luminosa. Tuttavia, per effetti stilizzati, può essere impostato su qualsiasi colore.
Livello Speculare (Specular Level)
Il livello speculare, o Specular Level, controlla l'intensità o la brillantezza del punto luce. Un valore più alto rende il punto luce più brillante e intenso. È come la differenza tra la lucentezza di una palla da bowling (basso livello speculare) e quella di un paraurti cromato (molto alto, anche se il Blinn non è ideale per il cromo).
Lucidità (Glossiness)
La lucidità, o Glossiness, determina la dimensione e la nitidezza del punto luce. Un valore di glossiness elevato produce un punto luce piccolo e molto nitido, indicando una superficie estremamente lucida e liscia, come la plastica lucida o il vetro. Al contrario, un valore basso di glossiness si traduce in un punto luce più grande e sfocato, tipico di superfici più opache o ruvide, come la gomma o alcune plastiche satinato.
Morbidezza (Soften)
Questa è una caratteristica distintiva del materiale Blinn in 3ds Max. Il parametro "Soften" controlla la transizione del punto luce da brillante al buio. Agendo su questo valore, è possibile rendere il bordo del punto luce più sfumato e morbido, un effetto che contribuisce a un aspetto più naturale per molte superfici, evitando transizioni troppo brusche e artificiali.
Opacità (Opacity)
L'opacità controlla la trasparenza del materiale. Un valore del 100% indica un materiale completamente opaco, mentre un valore del 0% lo rende completamente trasparente. Valori intermedi consentono di creare materiali semi-trasparenti, come il vetro smerigliato o il tulle.
Auto-Illuminazione (Self-Illumination)
Questo parametro permette al materiale di emettere luce propria, rendendolo visibile anche in assenza di illuminazione esterna. Può essere usato per simulare schermi, luci neon, o semplicemente per prevenire che un oggetto appaia completamente nero nelle zone d'ombra, aggiungendo una componente di "luce propria" al suo colore.
Corso 3ds max Modellazione Avanzata: 001 Creazione Reference e Materiali
Le Mappe Texture e la Loro Integrazione con il Materiale Blinn
I parametri base del materiale Blinn sono potenti, ma per ottenere un realismo convincente e dettagliato, è quasi sempre necessario utilizzare le mappe texture. Le mappe sono immagini digitali (o procedure generate) che vengono "avvolte" sulla superficie dell'oggetto per definire il colore, i dettagli di superficie, la lucentezza e molte altre proprietà, senza dover modellare fisicamente ogni singolo dettaglio. L'integrazione delle mappe con il materiale Blinn permette una personalizzazione quasi illimitata.
Mappa Diffuse (Diffuse Map)
Questa è la texture più comune e spesso la più importante. Una mappa diffusa fornisce il colore e i dettagli visivi primari dell'oggetto. Ad esempio, una mappa diffusa per un muro potrebbe mostrare il pattern dei mattoni o la texture dell'intonaco. In 3ds Max, questa mappa viene collegata allo slot "Diffuse Color" del materiale Blinn.
Mappa Specular Level (Specular Level Map)
Anziché avere un singolo valore per il livello speculare su tutta la superficie, una mappa Specular Level consente di variare l'intensità del punto luce in diverse aree. Questo è utile per materiali compositi o per oggetti con superfici irregolari, dove alcune parti possono essere più lucide di altre (es. un metallo ossidato a macchie).
Mappa Glossiness (Glossiness Map)
Similmente alla mappa Specular Level, la mappa Glossiness permette di controllare la nitidezza del punto luce su diverse aree dell'oggetto. È fondamentale per materiali con variazioni di lucentezza, come legno con venature opache e zone più lucide, o pelle con aree più usurate e meno lucide.
Mappa Bump (Bump Map)
Le mappe bump sono immagini in scala di grigi che simulano i dettagli della superficie, come rughe, pori o la trama del tessuto, senza aggiungere geometria reale all'oggetto. Le aree più chiare nella mappa bump vengono interpretate come "sporgenti", mentre le aree più scure come "incavate". Sebbene non modifichino la geometria fisica, creano un'illusione di rilievo che è molto efficace per aggiungere micro-dettagli e realismo. Il Blinn, come altri modelli, risponde molto bene alle bump map per alterare la direzione della normale della superficie, influenzando così il calcolo della luce.
Mappa Normal (Normal Map)
Una normal map è una forma più avanzata di bump map. Invece di usare una scala di grigi, usa i colori (rosso, verde, blu) per codificare direttamente la direzione delle normali della superficie in ogni punto. Questo permette di simulare dettagli molto più complessi e precisi rispetto alle bump map tradizionali, come le cuciture di un tessuto o i dettagli di una scultura, mantenendo la geometria dell'oggetto semplice.
Mappa di Opacità (Opacity Map)
Una mappa di opacità è un'immagine in scala di grigi che definisce quali parti di un materiale sono trasparenti e quali sono opache. Le aree bianche nella mappa indicano piena opacità, le aree nere indicano piena trasparenza, e le sfumature di grigio indicano livelli intermedi di trasparenza. È essenziale per creare recinzioni, foglie di alberi o tessuti traforati.
Mappa di Riflessione (Reflection Map)
Sebbene il Blinn sia primariamente un modello speculare, può beneficiare di una mappa di riflessione per aggiungere dettagli ambientali riflessi. Una reflection map (spesso una Environment Map o un HDRi) proietta un'immagine sull'oggetto, simulando come l'ambiente circostante si rifletterebbe sulla sua superficie. Questo aggiunge profondità e realismo, specialmente per oggetti con un'elevata lucidità.
Mappa di Rifrazione (Refraction Map)
Per materiali trasparenti che curvano la luce che li attraversa (come vetro o acqua), la mappa di rifrazione è cruciale. Anche se il Blinn in sé non è il materiale più avanzato per la rifrazione fisica, la capacità di applicare una mappa può aiutare a simulare gli effetti di distorsione della luce.
L'applicazione di queste mappe avviene tramite i canali UVW, che definiscono come la texture è proiettata sulla superficie dell'oggetto 3D. Un'accurata mappatura UVW è tanto importante quanto la qualità della texture stessa per ottenere risultati convincenti.
Applicazioni Pratiche e Scenari d'Uso del Materiale Blinn
Il materiale Blinn è incredibilmente versatile e trova impiego in un'ampia varietà di scenari di rendering, grazie alla sua capacità di rappresentare in modo efficiente e convincente superfici con una lucentezza intermedia. Ecco alcuni esempi chiave delle sue applicazioni:
Oggetti in plastica
La plastica è uno dei materiali per cui il Blinn è particolarmente adatto. Dagli involucri di prodotti elettronici ai giocattoli, dagli arredi in polimero ai componenti automobilistici non metallici, il Blinn può riprodurre fedelmente la lucentezza, la levigatezza o la leggera ruvidità tipica della plastica. I parametri di Glossiness e Specular Level, uniti a una texture diffusa appropriata, permettono di simulare sia plastiche lucide che opache.
Superfici lignee
Per il legno verniciato, laccato o lucidato, il Blinn offre un'ottima soluzione. La sua gestione del punto luce sfumato e controllabile permette di replicare la lucentezza che si vede su un tavolo di legno cerato o su un mobile antico. L'uso di mappe Diffuse per le venature e di mappe Bump o Normal per la texture del legno è fondamentale in questi casi.
Ceramica e porcellana
Piatti, tazze, vasi e sanitari spesso presentano superfici smaltate con riflessi morbidi e puliti. Il Blinn è eccellente per catturare questa qualità, offrendo punti luce definiti ma non eccessivamente taglienti, tipici delle superfici ceramiche.
Tessuti non eccessivamente riflettenti
Anche se tessuti complessi possono richiedere modelli di shading più avanzati (come l'anisotropia per la seta), il Blinn può essere utilizzato per alcuni tipi di pelle (come il finta pelle o il cuoio trattato) o per tessuti sintetici che presentano una leggera lucentezza. Le mappe Bump o Normal sono cruciali per riprodurre la trama del tessuto.
Superfici pitturate
Muri verniciati, carrozzerie di veicoli non metallizzate, o oggetti con finitura a smalto sono altri candidati ideali per il materiale Blinn. Permette di simulare la lucentezza uniforme o leggermente irregolare di una vernice, senza la necessità di complessi calcoli per i riflessi metallici.
Quando si confronta il Blinn con altri materiali standard di 3ds Max (come il Phong, il Multi/Sub-Object, o i materiali Arch & Design ormai legacy), il Blinn offre un buon compromesso tra realismo e performance di rendering. Sebbene i materiali Physically Based Rendering (PBR) moderni (come il Physical Material di 3ds Max o quelli di motori di rendering esterni come V-Ray o Corona) offrano un realismo superiore e una maggiore coerenza fisica, il Blinn rimane una scelta valida per la sua semplicità, velocità e per stili artistici in cui la precisione fisica non è la priorità assoluta. La sua immediatezza lo rende ideale anche per prototipazione rapida o per scene che richiedono tempi di rendering contenuti.
Limitazioni e Alternative Avanzate al Blinn in 3ds Max
Nonostante la sua versatilità e utilità, il materiale Blinn presenta alcune limitazioni, specialmente se l'obiettivo è un realismo fotografico estremo o la simulazione di materiali con proprietà fisiche complesse.
Non adatto per metalli complessi
Il modello Blinn, come il Phong, non è progettato per simulare accuratamente i metalli. I metalli, infatti, presentano un comportamento di riflessione speculare molto particolare: il colore della riflessione è spesso il colore stesso del metallo (a differenza dei dielettrici dove è bianco), e possono mostrare effetti di anisotropia (la lucentezza cambia a seconda dell'orientamento della superficie rispetto alla telecamera, come nelle superfici spazzolate). Per i metalli, sono necessari modelli di shading più avanzati, come quelli anisotropi o i materiali PBR.
Non ideale per materiali trasparenti o riflettenti con alta fedeltà fisica
Sebbene si possano applicare mappe di opacità e riflessione, il Blinn non è un materiale "fisicamente accurato" per la gestione di vetro, acqua o altri materiali trasparenti o altamente riflettenti che richiedono complessi calcoli di rifrazione, assorbimento della luce attraverso il volume, e riflessioni multiple. Per questi scopi, i materiali PBR (Physically Based Rendering) sono di gran lunga superiori.
Introduzione ai materiali Physically Based Rendering (PBR)
Negli ultimi anni, l'industria si è orientata verso i materiali PBR, che sono progettati per interagire con la luce in modo fisicamente plausibile, indipendentemente dalle condizioni di illuminazione. 3ds Max, con il suo motore di rendering Arnold (incluso) e altri motori di terze parti come V-Ray e Corona, offre materiali PBR come il "Physical Material".
I vantaggi dei materiali PBR sono significativi:
- Maggiore realismo: Producono risultati più convincenti e fotorealistici.
- Coerenza tra diversi ambienti luminosi: Un materiale PBR apparirà correttamente illuminato in qualsiasi ambiente luminoso, senza doverne ricalibrare i parametri.
- Flusso di lavoro semplificato: Sebbene inizialmente possano sembrare più complessi, i materiali PBR seguono un set di regole basato su principi fisici, rendendo più facile ottenere risultati coerenti una volta appresi i concetti di base (come "metallicity" e "roughness").
Nonostante l'avanzamento dei materiali PBR, il Blinn è ancora una scelta valida in diverse situazioni:
- Semplicità e velocità: Per scene non critiche, per prototipazione rapida, o quando la velocità di rendering è una priorità, il Blinn è più leggero da calcolare.
- Stili artistici: In alcuni contesti, un look meno "fotorealistico" e più stilizzato può essere desiderato, e il Blinn offre un maggiore controllo artistico su come appaiono i punti luce.
- Compatibilità: Per progetti legacy o per specifici scopi didattici, la comprensione del Blinn rimane importante.
Infine, la scelta del motore di rendering (Scanline, Arnold, V-Ray, Corona, ecc.) influenzerà anche il modo in cui i materiali vengono interpretati e renderizzati. Mentre il Blinn è un materiale "standard" che funziona con il motore Scanline di 3ds Max, i motori moderni spesso offrono i propri materiali ottimizzati per il PBR, che tendono a dare risultati migliori.
