La progettazione di elementi architettonici funzionali, come le pensiline integrate con sedute, richiede una precisione meticolosa che parte dalla definizione dei materiali fino alla corretta rappresentazione grafica nei software di modellazione. Pensiline.online ha deciso di dedicare questa sezione ad architetti e studi di progettazione mettendo a disposizione tutta la sua esperienza. L’integrazione tra strutture di riparo e arredo urbano o residenziale, come il seggiolino, impone non solo una cura estetica ma un rigoroso rispetto delle specifiche tecniche per garantire sicurezza, durabilità e conformità normativa.
Specifiche dei materiali: L'eccellenza dell'alluminio 6060
La scelta del materiale è il pilastro su cui poggia l’intera integrità strutturale di una pensilina. I profili della struttura saranno costituiti da estrusi in lega primaria di alluminio 6060 (UNI 9006/1), con spessore minimo di 1.5 mm. Questa lega è scelta specificamente per la sua eccellente resistenza alla corrosione e la sua versatilità in fase di estrusione, permettendo di ottenere forme complesse che accolgono sia il sistema di copertura che eventuali supporti per sedute.
La qualità del prodotto finito dipende strettamente dalle fasi di finitura. Il trattamento superficiale sarà realizzato presso impianti omologati secondo le direttive tecniche per la verniciatura a polveri. Per garantire una protezione ottimale contro gli agenti atmosferici, la verniciatura deve avere uno spessore minimo di 80 micron, garantendo così una barriera protettiva uniforme. Un passaggio critico è la fase di polimerizzazione: la polimerizzazione della vernice dovrà essere eseguita in forno ad una temperatura costante di 200°C. Questo processo non solo garantisce la tenuta del colore, ma stabilizza meccanicamente il rivestimento, prevenendo distacchi o screpolature nel tempo.
V.L. SAS Lavorazione lamiera in alluminio e verniciatura a polvere
Dimensionamento dell'impronta a muro e statica della struttura
Nel disegno CAD, la corretta rappresentazione dell’impronta a muro è fondamentale per l’inserimento del componente nel progetto esecutivo. L’ingombro verticale dell’impronta a muro per ogni mensola di sostegno sarà in funzione della sporgenza della pensilina, garantendo il corretto scarico delle forze (carichi di neve, vento e peso proprio).
Per i modelli definiti “New Style” e “Old Style”, le specifiche sono le seguenti:
- Per sporgenze di 75 cm, l’impronta sarà di 165 mm.
- Per sporgenze di 100 cm, l’impronta sarà di 205 mm.
- Per sporgenze di 125 cm, l’impronta sarà di 240 mm.
- Per sporgenze di 150 cm, l’impronta sarà di 280 mm.
Esistono tuttavia varianti progettuali che richiedono un'ottimizzazione degli ingombri in base alle necessità di spazio. Per altre configurazioni, l’ingombro verticale dell’impronta a muro sarà, invece, così strutturato:
- Per sporgenze di 70 cm l’impronta sarà di 155 mm.
- Per sporgenze di 100 cm l’impronta sarà di 175 mm.
- Per sporgenze di 130 cm l’impronta sarà di 220 mm.
Sistemi di copertura e protezione dagli agenti atmosferici
La copertura rappresenta l'elemento di contatto primario con le precipitazioni. La copertura in metacrilato tipo POLY-PLEX è antiurto dello spessore minimo di 4 mm, e sarà priva di fori, minimizzando così i punti di potenziale infiltrazione. La scelta del metacrilato assicura una protezione duratura mantenendo la trasparenza per consentire il passaggio della luce naturale, un fattore estetico e funzionale di primaria importanza negli ingressi degli edifici.

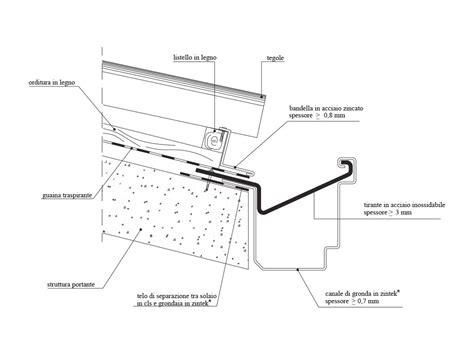

Un elemento che spesso viene trascurato nella fase di disegno CAD, ma che è essenziale per la riuscita dell'opera, è l'interfaccia con la muratura. Nella parte di contatto con il muro, la struttura dovrà essere provvista di una guarnizione estrusa per impedire lo scolo dell’acqua lungo la parete di applicazione. Questo piccolo dettaglio costruttivo evita il degrado precoce della facciata e garantisce l'impermeabilità dell'intero sistema.
Tipologie progettuali e integrazione negli ambienti
Le pensiline sono strutture protettive installate sopra le porte o gli ingressi per offrire protezione dagli agenti atmosferici e fornire un riparo agli utenti durante l’ingresso o l’uscita da un edificio. Esistono numerose varianti che possono essere adattate al contesto architettonico:
- In policarbonato o vetro: realizzate con materiali trasparenti, offrono protezione dagli agenti atmosferici mantenendo la trasparenza per consentire il passaggio della luce naturale.
- In metallo: realizzate in alluminio o acciaio, sono robuste e possono essere realizzate in diversi stili e design.
- In legno: aggiungono un tocco estetico naturale e possono essere realizzate in vari stili architettonici.
- Retrattili o pieghevoli: possono essere aperti o chiusi a seconda delle condizioni meteorologiche o delle esigenze dell’utente.
- In tessuto o materiale composito: offrono una varietà di opzioni di design e colori.
La flessibilità dei sistemi consente di personalizzare ogni aspetto per adattarsi allo stile e alle esigenze specifiche dell’edificio.
Risorse per la progettazione professionale
Per agevolare il lavoro del progettista, qui di seguito è possibile scaricare liberamente i file dwg per autocad 2D e 3D di alcune pensiline disponibili. L'accesso a librerie digitali affidabili è un passaggio cruciale. Ad esempio, per scaricare i file dal sito Archweb.com esistono 4 tipologie di download, identificate da 4 colori differenti, che aiutano l'utente a distinguere tra file gratuiti, premium o specifici per diverse versioni software.

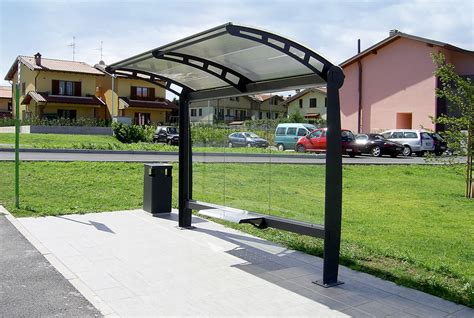

Integrare il seggiolino all'interno del disegno della pensilina richiede di considerare l'ergonomia. Sebbene le specifiche tecniche dei materiali forniscano la struttura, è compito del progettista CAD inserire il seggiolino in un blocco dinamico che rispetti le distanze di sicurezza e le pendenze necessarie per il drenaggio dell'acqua piovana, assicurando che la seduta resti sempre asciutta sotto la proiezione della copertura. La modellazione tridimensionale permette di simulare l'ingombro degli utenti e ottimizzare la posizione della mensola di sostegno rispetto al punto di seduta, evitando interferenze strutturali. La precisione dei file dwg scaricabili assicura che le quote critiche, come quelle dell'impronta a muro menzionate in precedenza, siano riportate con esattezza millimetrica nel software di disegno.
