Tecnologia e Applicazioni delle Valvole Antiriflusso in Acciaio: Guida Completa alla Protezione Idraulica

Nell’ambito dell’ingegneria idraulica e industriale, la gestione sicura e unidirezionale dei fluidi rappresenta una sfida costante. Dalla prevenzione di danni catastrofici in ambito civile fino all’ottimizzazione dei processi negli autolavaggi, il dispositivo cardine per garantire l'integrità dei sistemi è la valvola di non ritorno, spesso realizzata in acciaio inossidabile per coniugare robustezza e resistenza chimica.

Fondamenti e Importanza delle Valvole di Non Ritorno

Le valvole di non ritorno, note anche come valvole antiriflusso o valvole di ritegno, sono dispositivi progettati per consentire il passaggio del fluido in una sola direzione, impedendo, per l’appunto, il riflusso. Questi componenti operano su un principio semplice ma efficace: permettono il passaggio del fluido in una sola direzione, bloccando automaticamente ogni tentativo di flusso inverso. Quando il fluido scorre nella direzione corretta, la pressione lo spinge oltre il meccanismo di chiusura permettendone il passaggio. Questi componenti funzionano quindi senza la necessità di installare ulteriori dispositivi di controllo esterni.

L’acciaio inossidabile è il materiale preferito per le valvole di non ritorno in molti settori, incluso quello degli autolavaggi, grazie alle sue numerose proprietà vantaggiose. La resistenza alla corrosione è una delle caratteristiche principali, rendendo l'acciaio inossidabile ideale per l'uso in ambienti umidi e chimicamente aggressivi. La durabilità delle valvole in acciaio inossidabile offre una lunga durata operativa, riducendo la necessità di frequenti sostituzioni e manutenzioni. Inoltre, l'acciaio inossidabile è facile da pulire e non si deteriora, assicurando un livello igienico elevato.

Applicazioni Specifiche nel Settore degli Autolavaggi

Nell'industria degli autolavaggi, l'efficienza e l'affidabilità delle attrezzature sono cruciali per garantire un servizio di alta qualità. In questo contesto, le valvole di non ritorno in acciaio inossidabile IDRJA e SMALL svolgono un ruolo fondamentale nel mantenere il corretto funzionamento dei sistemi idraulici.

La prevenzione del riflusso dell'acqua è cruciale; le valvole impediscono che l'acqua sporca o chimicamente trattata rifluisca nei serbatoi di acqua pulita, mantenendo l'efficacia dei detergenti e dei trattamenti. Inoltre, proteggono le pompe e altre componenti del sistema idraulico da danni e usura prematura, evitando che il riflusso possa compromettere l'integrità delle attrezzature. Queste valvole sono progettate per essere facilmente installabili in qualsiasi punto del sistema idraulico, riducendo i tempi di fermo dell'impianto.

Le valvole di non ritorno possono essere installate in vari punti chiave:

• Linea di alimentazione principale: Garantisce che l'acqua proveniente dalla fonte esterna non possa rifluire nel sistema.
• Impianto di dosaggio detergenti: Posizionando una valvola all'ingresso delle pompe dosatrici, si evita che i detergenti altamente concentrati possano rifluire nel sistema idrico principale.
• Circuiti di ricircolo: Impediscono che l'acqua sporca ritorni nei serbatoi di raccolta dell'acqua pulita.

Tipologie Costruttive e Meccanismi di Funzionamento

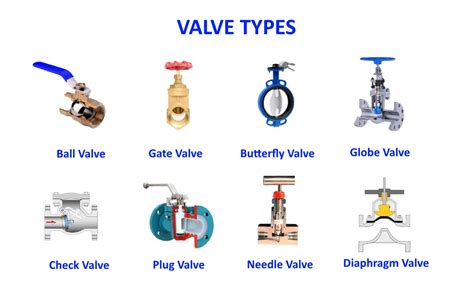

Esistono diverse tipologie di valvole di non ritorno, ciascuna progettata per specifiche esigenze di pressione, flusso e ambiente operativo. La scelta dipende strettamente dall'applicazione desiderata:

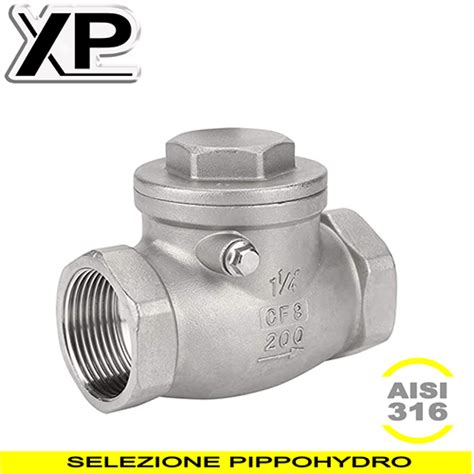

1. A battente (Swing check): Rappresentano una tipologia molto diffusa e sono apprezzate per la loro semplicità e affidabilità.
2. A sfera (Ball NRV): Utilizzano una sfera mobile interna, di solito realizzata in materiali resistenti come l'acciaio inossidabile, per controllare il flusso dei fluidi. In questo modello, la sfera si sposta in una cavità lasciando aperto il passaggio quando il flusso è corretto; all'opposto, blocca l'apertura. Va notato che, in alcune configurazioni, non garantisce una chiusura ermetica totale.
3. A diaframma: Utilizza un diaframma, generalmente in gomma, controllato dalla pressione del fluido.
4. A dischi (pieghevoli o inclinabili): Dotate di dischi che permettono l'apertura o la chiusura modulata.
5. Valvole rotary o a petalo: Dotate di una membrana circolare unita a una molla capace di sigillare totalmente l'accesso dell'acqua se il flusso è invertito.

La Protezione Antiriflusso nelle Reti Fognarie

I cambiamenti climatici e la moderna urbanizzazione contribuiscono notevolmente all'aumento di perdite e allagamenti provenienti dal sovraccarico delle reti fognarie. Il termine “riflusso” indica un fenomeno che si verifica quando nella canalizzazione confluisce una quantità d’acqua superiore alla capacità della struttura, superando il cosiddetto "livello di riflusso" (il bordo superiore della strada).

Per interrompere la penetrazione di acque di riflusso nei locali situati sotto tale livello, vengono installate valvole antiriflusso specifiche. Ad esempio, la valvola "Ottima" prodotta da REDI rappresenta un'innovazione tecnologica che unisce design e sicurezza. La sua versione maschio/maschio è ideale per ristrutturazioni, permettendo l'installazione su impianti esistenti tramite manicotti. È facilmente ispezionabile, non necessita di utensili per l'apertura e dispone di maniglie a sgancio rapido.

Criteri di Scelta e Manutenzione

La selezione della valvola corretta richiede l'analisi di fattori tecnici determinanti:

• Tipo di acque di scarico: La presenza di sostanze fecali (provenienti da servizi igienici) richiede requisiti di sicurezza differenti rispetto alle acque grigie (doccia, lavatrice).
• Luogo di installazione: Che si tratti di ristrutturazione o nuovo edificio, le opzioni variano dall'installazione interna a quella in pozzetto esterno.
• Pendenza: Se la fognatura è più alta del punto di scarico, è necessario integrare un impianto di sollevamento.
• Esigenze operative: È fondamentale valutare se lo smaltimento deve rimanere attivo anche durante la fase di riflusso (gestito tramite pompe).

La manutenzione è essenziale per la longevità del componente. In generale, è opportuno prevedere un adeguato isolamento tramite saracinesca o valvola a sfera. Per le valvole di sollevamento, ad esempio, è necessaria una ripulitura costante poiché sono soggette a intasamenti, operazione che si esegue semplicemente svitando il coperchio del corpo valvola. Per le valvole in acciaio, le ispezioni periodiche devono mirare a verificare l'assenza di ostruzioni e l'integrità del meccanismo di chiusura.

Considerazioni su Responsabilità e Normative

È importante notare che, in caso di eventi atmosferici eccezionali (bombe d'acqua o nubifragi), la giurisprudenza (es. Ordinanza Cassazione n. 3764/2014) tende a escludere la responsabilità civile dell'ente gestore se l'eccezionalità del fenomeno interrompe il nesso di causalità. Pertanto, l'installazione di una valvola antiriflusso correttamente dimensionata e manutenuta è la strategia di difesa principale per il proprietario dell'immobile, più affidabile rispetto a coperture assicurative generiche che spesso escludono il riflusso fognario specifico.

L’integrazione di questi sistemi segue standard precisi. Ad esempio, le dimensioni degli innesti sono conformi alle normative EN 1401 e EN 1329. L’uso di software avanzati, come il sistema P&ID di ESAin per AutoCAD, permette inoltre di velocizzare la stesura grafica degli schemi di processo e di gestire con precisione le distinte dei materiali necessari per una corretta messa in opera del sistema.
