Sostituzione Tubazioni Impianto Termico: Identificare, Diagnosticare e Risolvere le Perdite

Le perdite nell'impianto di riscaldamento rappresentano un problema comune ma potenzialmente grave per proprietari di case e appartamenti. Questi inconvenienti, se non affrontati tempestivamente, possono causare danni strutturali significativi, un aumento dei costi energetici e una drastica riduzione del comfort abitativo. Comprendere le cause, i segnali d'allarme e le procedure corrette per la sostituzione delle tubazioni esterne o interne dell'impianto termico è fondamentale per garantire la longevità e l'efficienza del proprio sistema di riscaldamento.

Segnali Tipici di una Perdita nell'Impianto di Riscaldamento

La presenza di una perdita d'acqua, sia essa di lieve entità o copiosa, non sempre si manifesta in modo eclatante. Tuttavia, esistono diversi segnali che indicano un possibile guasto e la necessità di un intervento.

Indicatori Visivi e Acustici

Uno dei primi sintomi che un impianto di riscaldamento perde acqua è la comparsa di macchie d’acqua su pareti, pavimenti o soffitti. Queste macchie possono essere il risultato di infiltrazioni che penetrano nelle strutture dell'edificio. In alcuni casi, si possono notare leggeri residui di calcare che indicano un’evaporazione lenta dell’acqua fuoriuscita, specialmente quando l'impianto è caldo.

Sul fronte acustico, è comune che i termosifoni emettano rumori d’acqua o gorgoglino. Questo può essere dovuto alla presenza di aria nell'impianto, che spesso è correlata a piccole perdite o alla necessità di uno sfiato, ma può anche indicare un problema più profondo. Se alcuni termosifoni restano freddi o non diffondono più calore in modo uniforme, è un chiaro segno che il flusso dell'acqua è compromesso, potenzialmente a causa di una perdita che ne ha ridotto la pressione o il volume.

Variazioni di Pressione dell'Impianto

Un indicatore cruciale della presenza di perdite è monitorare il manometro installato in prossimità della caldaia. Questo strumento indica la pressione dell'impianto. Se la pressione scende inferiore a un bar, è quasi certo che vi sia una perdita d'acqua. Il problema diventa serio se la pressione si riduce notevolmente in breve tempo. Anche se si rabbocca l'acqua per ristabilire la pressione e poco tempo dopo si nota nuovamente una riduzione significativa, questo è un forte segnale di una perdita. Il sistema di riscaldamento è progettato per funzionare entro un range di pressione specifico; una sua diminuzione costante è un campanello d'allarme.

Problemi Legati alla Caldaia e ai suoi Componenti

La perdita d'acqua può originarsi anche da componenti specifici della caldaia:

• Valvole sui Termosifoni: Le valvole, sia quelle di mandata che quelle di ritorno, possono deteriorarsi e causare perdite. Una grossa perdita è solitamente molto evidente, con acqua visibile sul pavimento. Una perdita più piccola, invece, potrebbe evaporare velocemente quando l'impianto è caldo.
• Sfiati Automatici: Questi dispositivi, spesso collocati nella parte più alta dell'impianto o all'interno della caldaia, permettono la fuoriuscita di aria o gas generati da reazioni chimiche. Tuttavia, una valvola difettosa può causare una perdita di pressione.
• Scambiatore di Calore: Uno scambiatore di calore nella caldaia che perde acqua può manifestarsi con una zona bagnata sotto l'apparecchio, ma l'acqua potrebbe anche uscire dal tubo di scarico della condensa, mascherando la perdita.
• Valvola Limitratrice di Pressione (Valvola di Sicurezza): Se si nota una pozzanghera in prossimità della caldaia, potrebbe essere la valvola di sicurezza ad aprirsi a causa di un'eccessiva pressione o di un suo deterioramento. La valvola di sicurezza protegge l'impianto da danni meccanici aprendosi quando raggiunge una pressione preimpostata, lasciando defluire l'acqua. Se perde tenuta nel tempo, può rilasciare umidità. Un forte aumento della pressione, causato ad esempio da un malfunzionamento del vaso di espansione, può forzarne l'apertura.
• Vaso di Espansione: Questo componente, che compensa le variazioni di volume dell'acqua dovute alle fluttuazioni di temperatura, è riempito di gas. Se il vaso di espansione è difettoso (ad esempio, la membrana interna è rotta), il meccanismo non funziona più correttamente. Ciò può portare a un brusco aumento della pressione durante il riscaldamento, spingendo la valvola di sicurezza ad aprirsi, oppure a un rapido calo di pressione a impianto freddo.

Cause Comuni delle Perdite nelle Tubazioni

Quando tutte le zone più ovvie sono state verificate e sembrano in ordine, è molto probabile che la perdita si trovi nelle tubazioni dell'impianto, sia quelle esterne visibili che quelle interrate o all'interno delle murature. Le cause possono essere molteplici, soprattutto in impianti datati:

Usura e Corrosione

Nel corso del tempo, le tubature sono soggette a un naturale processo di usura. Materiali come il rame o l'acciaio galvanizzato, sebbene durevoli, possono con il tempo subire un deterioramento. La corrosione è una delle cause più insidiose; specialmente in vecchi impianti, la ruggine che si forma nei tubi metallici può progressivamente corroderne il materiale, creando veri e propri buchi o microfessurazioni. Questo processo può essere accelerato dalla qualità dell'acqua, come nel caso di acqua ricca di calcio, che può causare incrostazioni e stress meccanici sui tubi.

Errori di Installazione e Materiali di Scarsa Qualità

Una cattiva installazione iniziale, con giunzioni non eseguite a regola d'arte o stress meccanici eccessivi applicati alle tubature durante la posa, può causare perdite fin da subito o manifestarsi dopo anni di funzionamento. L'utilizzo di materiali di scarsa qualità o non idonei per l'impianto idrico o termico aumenta significativamente il rischio di cedimenti e rotture precoci. Le normative tecniche, come quelle UNI, specificano i materiali idonei e le modalità di installazione per garantire la sicurezza e la durabilità.

Pressione Eccessiva dell'Acqua

Un'elevata pressione dell'acqua nell'impianto, spesso dovuta a un malfunzionamento del riduttore di pressione a monte o del vaso di espansione a valle, può mettere sotto stress eccessivo i tubi, le valvole e le giunzioni, portando a eventuali perdite o rotture. La pressione ideale per un impianto di riscaldamento domestico si aggira solitamente tra 1 e 1,5 bar a impianto freddo.

Forature Accidentali

Le perdite possono verificarsi anche a causa di interventi esterni all'impianto termico stesso. Durante lavori di ristrutturazione, come la foratura di pareti o pavimenti per installare nuovi impianti (elettrici, idraulici) o per praticare passaggi, è possibile forare accidentalmente una tubazione del riscaldamento. Questo rischio è particolarmente elevato negli impianti a pavimento, a parete o a soffitto, dove i tubi sono nascosti e meno accessibili. L'acqua defluisce attraverso questi fori, causando macchie d'umidità non immediatamente riconducibili alla perdita originale.

Individuare la Perdita: Dalle Tecniche Tradizionali ai Metodi Innovativi

Storicamente, l'individuazione di perdite occulte nelle tubazioni comportava spesso la demolizione di intere sezioni di muri, pavimenti o soffitti per trovare il punto esatto del guasto. Questo approccio tradizionale non solo era estremamente invasivo e costoso, ma causava anche notevoli disagi e tempi di ripristino prolungati. Fortunatamente, le tecnologie moderne offrono soluzioni non invasive ed estremamente precise.

Metodi Tradizionali (Destruttivi)

Sebbene sconsigliati nella maggior parte dei casi, i metodi tradizionali prevedono l'apertura delle strutture per esaminare visivamente le tubazioni. Questo può essere utile solo quando la perdita è così grave da aver già causato danni evidenti e circoscritti.

Metodi di Diagnosi Non Invasiva

Oggi, professionisti specializzati utilizzano una serie di strumenti avanzati per localizzare le perdite con grande precisione, senza dover distruggere la casa:

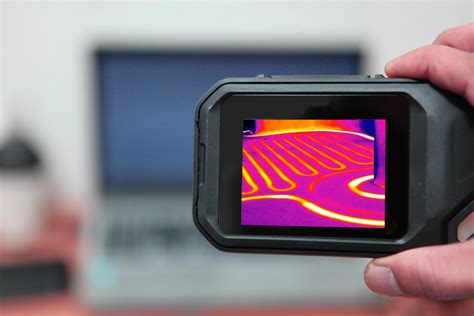

• Termografia: L'utilizzo di una termocamera è un metodo non invasivo che permette di individuare le perdite d'acqua. Le differenze di temperatura sulla superficie delle pareti o dei pavimenti, causate dall'acqua che fuoriesce dalle tubazioni e dall'umidità, vengono rilevate dalla termocamera, che le visualizza sotto forma di mappe di calore. Questo permette di individuare rapidamente e con precisione il punto esatto della fuga. La termografia è particolarmente efficace per rilevare perdite in tubazioni di acqua calda.
• Geofono: Questo strumento professionale di tipo elettroacustico è particolarmente efficace nel rilevare perdite in tubazioni interrate o sotto il pavimento. L'acqua che scorre ad alta pressione nelle tubazioni produce un suono caratteristico. Il geofono, dotato di microfoni sensibili, permette di udire e individuare il punto di perdita amplificando questi rumori, consentendo un'analisi precisa senza danneggiare le strutture.
• Videoscopio e Telecamere Flessibili: Queste attrezzature comprendono un videoscopio, ovvero una telecamera flessibile dotata di una sonda, che può essere inserita direttamente all'interno delle tubazioni. Attraverso un monitor, è possibile ispezionare l'interno del condotto, identificare fisicamente crepe, rotture o ostruzioni che causano la perdita.
• Liquidi Fluorescenti e Lampade UV: Per alcune tipologie di perdite, si possono utilizzare liquidi traccianti a cui viene aggiunta una sostanza fluorescente. Dopo aver introdotto il liquido nel sistema e aver dato tempo di raggiungere il punto di fuga, l'area interessata viene illuminata con una lampada UV. La fluorescenza del liquido diventerà visibile sotto la luce UV, segnalando chiaramente la posizione della perdita.

Un ulteriore supporto alla diagnosi è la prova di pressione graduale. Questa tecnica consiste nel sottoporre, per breve tempo, alcuni tratti dell'impianto a una pressione elevata. Gli installatori controllano poi se tale pressione permane o diminuisce. Una rapida diminuzione indica la presenza di un difetto di tenuta e, quindi, una perdita.

Procedura per la Sostituzione delle Tubazioni

Una volta individuata e confermata la presenza di una perdita nelle tubazioni esterne o, più frequentemente, in quelle interne alle murature, si deve procedere alla sua risoluzione, che spesso implica la sostituzione della sezione danneggiata o, in casi più gravi, il rifacimento di intere tratte dell'impianto.

Valutazione della Necessità di Intervento

La decisione di procedere con la sostituzione delle tubazioni deve basarsi su una valutazione completa. Diversi fattori giocano un ruolo fondamentale:

• Età dell'Immobile e dei Materiali: Le abitazioni costruite più di 20-30 anni fa possono utilizzare materiali ormai obsoleti o meno sicuri, come tubi in ferro o piombo. La durata media delle tubature varia significativamente in base al materiale: il PVC può durare oltre 40 anni, mentre rame e acciaio galvanizzato circa 50 anni.
• Condizioni delle Tubature Esistenti: Problemi come corrosione estesa, calcificazione profonda, o usura generale possono compromettere l'integrità dell'impianto, anche se non recentissimo. Tubi in materiali più vecchi potrebbero rilasciare sostanze nocive nell'acqua, rappresentando un rischio per la salute.
• Frequenza e Intensità delle Perdite: Perdite multiple o una pressione che cala costantemente indicano un problema sistemico piuttosto che un singolo punto guasto.
• Danni Strutturali: Se le perdite hanno già causato danni a pavimenti, muri o soffitti, un intervento di sostituzione diventa quasi obbligatorio per prevenire ulteriori deterioramenti.

Pianificazione dell'Intervento

Il rifacimento dell'impianto idraulico o termico non si limita alla semplice sostituzione di componenti visibili; spesso significa eliminare totalmente le vecchie tubazioni e sostituirle, unitamente a tutti i sottosistemi collegati. Questa operazione, che rientra solitamente nelle opere di manutenzione straordinaria leggera, richiede la presentazione di una CILA (Comunicazione di Inizio Lavori Asseverata) al Comune.

Scelta delle Metodologie di Ristrutturazione

Esistono diverse metodologie per affrontare il rifacimento delle tubazioni:

1. Metodi Tradizionali (Scavo e Sostituzione): Questa è la tecnica più diretta ma anche più invasiva. Consiste nell'aprire muri e pavimenti per rimuovere le vecchie tubazioni e installare nuove canalizzazioni. Sebbene permetta un rinnovamento completo e una maggiore personalizzazione, è laboriosa, costosa e genera molto disagio.

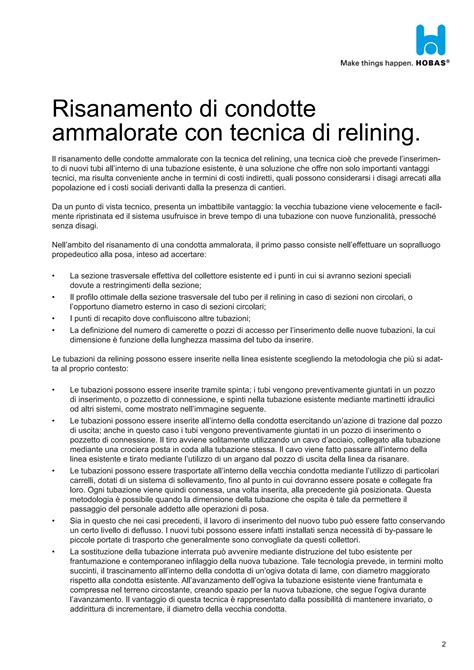

2. Relining (Tecnica Innovativa): Il relining è una metodologia che permette di ristrutturare l'impianto dall'interno, creando una nuova tubazione all'interno di quella esistente senza demolizioni invasive. Questa tecnica riduce notevolmente i tempi di intervento e i costi associati. Il processo prevede l'inserimento di un rivestimento speciale (solitamente una guaina resinata) che, una volta indurito, forma un nuovo tubo continuo e resistente. È particolarmente vantaggioso quando si vuole preservare l'integrità strutturale dell'edificio. Tuttavia, per le tubazioni dell'acqua calda, è fondamentale valutare anche il beneficio di isolare le nuove tubazioni.

Materiali e Normative

La scelta dei materiali per le nuove tubazioni è cruciale. Per gli impianti di adduzione dell'acqua sanitaria e riscaldamento, materiali come il rame sono apprezzati per la loro durata e resistenza a temperature e pressioni elevate. I tubi multistrato (composti da strati di polimeri e alluminio) sono diventati un'opzione molto diffusa per la loro versatilità, resistenza, flessibilità e atossicità, conformi a normative come la UNI EN ISO 15875-2. Per le tubazioni di scarico, il PVC rimane lo standard, scelto per praticità e conformità normativa (UNI EN 1401-1:2019), sebbene con limitazioni nella resistenza a temperature superiori ai 90°C.

È fondamentale rispettare le normative tecniche di settore, come il DM 37/2008, che stabilisce i criteri per la progettazione, installazione e manutenzione degli impianti. Al termine dei lavori, l'installatore qualificato dovrà rilasciare la Dichiarazione di Conformità dell'impianto, un documento obbligatorio che attesta la corretta esecuzione secondo le norme vigenti.

Isolamento delle Tubazioni: Una Prevenzione Essenziale

Indipendentemente dalla tecnica di sostituzione scelta, l'isolamento delle tubazioni è una pratica necessaria e spesso obbligatoria per legge. Secondo il DPR 412/93, le tubazioni delle reti di distribuzione dei fluidi caldi devono essere coibentate.

• Perdite di Calore: L'isolamento delle tubazioni in cui scorre l'acqua calda (ad esempio, quelle verso i termosifoni) evita dispersioni inutili di calore lungo il percorso, migliorando l'efficienza energetica complessiva dell'impianto e riducendo i costi di riscaldamento.
• Prevenzione del Congelamento: Tubi che attraversano spazi non riscaldati (muri esterni, garage, soffitte, sottotetti) devono essere isolati per prevenire il congelamento dell'acqua al loro interno, che potrebbe causare la rottura delle tubazioni.
• Prevenzione della Condensa: L'isolamento delle tubazioni dell'acqua fredda è importante per evitare la formazione di condensa nei massetti o sulle superfici a contatto.

Materiali comuni per l'isolamento includono strisce di pellicola per tubi, schiuma apposita, e copri rubinetti per l'esterno. L'installazione di rubinetti esterni a prova di gelo è un'ulteriore misura preventiva.

Manutenzione Regolare: La Chiave per Evitare Problemi

Una manutenzione regolare e programmata dell'impianto di riscaldamento è il modo più efficace per prevenire danni all'edificio e al sistema stesso. Chiamare periodicamente tecnici installatori qualificati permette di:

• Controllare la pressione dell'impianto.
• Verificare lo stato generale delle tubazioni, delle valvole, della caldaia e degli altri componenti.
• Individuare precocemente i punti critici, come piccole corrosioni o usura delle guarnizioni, prima che si trasformino in perdite d'acqua significative.
• Assicurarsi che tutti i componenti funzionino correttamente, inclusi gli sfiati automatici e il vaso di espansione.

Gli esperti, grazie alla loro esperienza e agli strumenti diagnostici, possono individuare potenziali problemi che sfuggono all'occhio dell'utente medio. Ignorare i segnali d'allarme, come i rumori anomali dei termosifoni o un calo di pressione persistente, può portare a interventi più costosi e invasivi in futuro. Tenere sempre sott’occhio l'impianto di riscaldamento e affidarsi a professionisti per controlli periodici è la strategia migliore per mantenere un ambiente confortevole e sicuro.

Interventi di Ristrutturazione e Agevolazioni Fiscali

Quando si decide di rifare completamente un impianto idraulico o termico, è importante considerare anche le normative fiscali. Il rifacimento dell'impianto idraulico rientra tra le opere di manutenzione straordinaria leggera e, se accompagnato dalla presentazione della CILA, permette di accedere alle detrazioni fiscali. In particolare, tramite il Bonus Ristrutturazioni, è possibile usufruire di una detrazione del 50% delle spese sostenute, fino a un massimo di 96.000 euro, ripartita in 10 anni. Questo incentivo può alleggerire significativamente l'investimento necessario per garantire la sicurezza e l'efficienza del proprio impianto.
