Il mondo dei fissaggi meccanici si avvale di una vasta gamma di componenti, ciascuno progettato per soddisfare esigenze specifiche di assemblaggio e tenuta. Tra questi, i grani a cava esagonale emergono come soluzioni particolarmente versatili e affidabili, essenziali in numerosi contesti industriali e manifatturieri. Questi particolari elementi di fissaggio, privi di testa, si distinguono per la loro capacità di creare un bloccaggio efficace esercitando una pressione mirata sulla superficie di contatto, grazie alla configurazione della loro punta e alla presenza di un incavo esagonale interno che ne consente il serraggio con precisione.
Introduzione ai Grani a Cava Esagonale: Elementi Essenziali del Fissaggio Meccanico
I grani filettati sono particolari tipi di viti caratterizzati dall’assenza di testa e da un corpo completamente filettato. Questa peculiarità li rende ideali per applicazioni in cui lo spazio è limitato o dove è richiesta una superficie esterna liscia e priva di sporgenze. La loro natura li rende componenti discreti, ma estremamente potenti nel garantire la stabilità di un accoppiamento. I grani a cava esagonale sono una particolare tipologia di vite priva di testa, interamente filettata e dotata di un incavo esagonale interno, che consente il serraggio tramite chiave a brugola. La loro concezione, che include un'intera filettatura, permette di avvitarli all’interno di fori filettati. Una volta inseriti, vengono serrati in modo da esercitare una pressione sulla superficie di contatto tramite la punta della vite, creando così un fissaggio sicuro e stabile. Questa modalità di azione li rende indispensabili per la messa in opera di componenti che richiedono un posizionamento preciso o un bloccaggio robusto senza l'ingombro di una testa esterna.
Un aspetto distintivo dei grani filettati è la loro estremità, che può presentare diverse conformazioni a seconda dell’uso specifico. Questa varietà di punte è ciò che conferisce ai grani a cava esagonale la loro notevole adattabilità, permettendo di scegliere la soluzione più idonea in base al materiale dei componenti da fissare, alla natura del carico e alla frequenza di smontaggio e rimontaggio previsti. Comprendere le specifiche di ciascuna tipologia di punta è fondamentale per ottimizzare la progettazione e l'efficienza degli assemblaggi meccanici, garantendo prestazioni ottimali e una maggiore durabilità nel tempo.
La Morfologia del Fissaggio: Le Diverse Tipologie di Punta dei Grani
La funzionalità di un grano a cava esagonale è intrinsecamente legata alla conformazione della sua punta. Ogni geometria è studiata per interagire con la superficie di contatto in un modo specifico, influenzando la forza di bloccaggio, la resistenza allo scorrimento e la protezione del componente fissato. Questa diversificazione permette agli ingegneri e ai tecnici di selezionare il grano più adeguato per ogni singola applicazione, massimizzando l'efficacia del fissaggio e prevenendo potenziali guasti.
Grani a Cava Esagonale con Punta a Coppa: La Soluzione Universale
Tra le molteplici configurazioni disponibili, i grani a cava esagonale con punta a coppa rappresentano la tipologia più diffusa di grani senza testa. La loro popolarità deriva dalla loro eccezionale versatilità e dall'efficacia con cui riescono a realizzare un bloccaggio. Sono progettati per garantire un bloccaggio efficace sia su superfici morbide che dure, grazie alla particolare conformazione della punta. Questa caratteristica li rende adatti per una vasta gamma di materiali, dal metallo al legno, passando per le materie plastiche. La punta a coppa, leggermente concava, è stata ideata per massimizzare l'attrito e la penetrazione senza causare danni eccessivi. Essa tende a penetrare nella superficie di contatto durante il serraggio, stabilendo una connessione estremamente sicura. Questo meccanismo di ancoraggio offre una presa elevata, fondamentale per resistere a forze di scorrimento e vibrazioni che potrebbero compromettere l'integrità dell'assemblaggio. In aggiunta, la conformazione della punta contribuisce a una buona resistenza all’usura, prolungando la vita utile del grano e del componente su cui è installato. La maggiore stabilità nel tempo è un altro vantaggio cruciale, poiché riduce la necessità di interventi di manutenzione e ri-serraggio. Dal punto di vista della robustezza, sono generalmente disponibili in classe di resistenza 45H, la più utilizzata per questa tipologia di prodotto, che garantisce un buon equilibrio tra resistenza meccanica e tenacità. Questo equilibrio è vitale per applicazioni che richiedono sia la capacità di sopportare carichi elevati sia una certa flessibilità per resistere a urti e deformazioni senza fratture.
Grani a Cava Esagonale con Punta Piana: Fissaggio Delicato e Uniforme
In contesti dove la superficie del componente da fissare è particolarmente sensibile o non deve essere in alcun modo intaccata, i grani a cava esagonale con punta piana offrono una soluzione ideale. Sono progettati per applicazioni in cui è necessario esercitare una forza di serraggio uniforme, senza intaccare o danneggiare la superficie di contatto. Questa tipologia di grano è irrinunciabile quando si lavora con materiali più teneri, finiture delicate, o componenti che devono mantenere la loro integrità estetica e strutturale. La punta piana si distingue per la sua capacità di distribuire la pressione su una superficie più ampia rispetto ad altre tipologie di punta. Questa distribuzione uniforme della forza di serraggio è ciò che riduce significativamente il rischio di deformazioni permanenti o segni sul componente serrato. Ciò è particolarmente importante in settori come l'ottica di precisione, l'elettronica o la strumentazione, dove anche un minimo segno può compromettere la funzionalità o l'aspetto del prodotto finale. Dal punto di vista meccanico, questi grani sono generalmente realizzati in classe di resistenza 45H, una classe standard per i grani senza testa, che garantisce un buon compromesso tra resistenza e duttilità. Tale compromesso assicura che il grano possa resistere alle sollecitazioni del serraggio e mantenere la sua posizione senza subire deformazioni o rotture, pur offrendo la necessaria 'morbidezza' per non danneggiare la superficie sottostante. La scelta di questa punta è un chiaro indicatore della priorità data alla preservazione del componente fissato, pur mantenendo un bloccaggio sicuro ed efficace.
Grani a Cava Esagonale con Punta Conica: Per Connessioni Stabili e Permanenti
Quando l'obiettivo è ottenere un bloccaggio di estrema efficacia e una connessione virtualmente inamovibile, i grani a cava esagonale con punta conica rappresentano la scelta d'elezione. Sono caratterizzati da una punta affilata a forma di cono, progettata per penetrare nella superficie di contatto e garantire un bloccaggio estremamente efficace. Questa caratteristica di penetrazione rende il fissaggio estremamente resistente a forze di torsione e scorrimento, rendendolo ideale per situazioni in cui la stabilità è critica. Proprio per questa caratteristica, i grani con punta conica sono spesso utilizzati in connessioni permanenti o semi-permanenti, dove non sono previste regolazioni frequenti. Settori come la costruzione di macchinari pesanti, l'ingegneria strutturale o l'assemblaggio di giunti che devono resistere a carichi dinamici e vibrazioni intense traggono grande vantaggio da questa tipologia di grano. La punta conica, agendo come un cuneo, si inserisce profondamente nel materiale del componente, creando un incastro meccanico che minimizza qualsiasi movimento relativo. Dal punto di vista meccanico, questi grani sono generalmente realizzati in classe di resistenza 45H, adeguata a garantire un’elevata resistenza all’usura e alle sollecitazioni concentrate in punta. La concentrazione delle forze sulla punta conica richiede infatti un materiale che possa sopportare pressioni estreme senza deformarsi o rompersi, e la classe 45H fornisce proprio questa robustezza, assicurando che il grano mantenga la sua integrità anche sotto carichi notevoli e prolungati.
Grani a Cava Esagonale con Codolo: Accoppiamento Meccanico di Precisione
Per le applicazioni che richiedono non solo un bloccaggio, ma anche un posizionamento preciso e un controllo stretto sullo spostamento dei componenti, i grani a cava esagonale con codolo si rivelano insostituibili. A differenza di altre tipologie di grani che lavorano principalmente per attrito, i grani con codolo garantiscono un accoppiamento meccanico diretto. Il codolo, ovvero una sporgenza cilindrica non filettata all'estremità della punta, si inserisce in un foro preesistente sul componente da fissare. Questo design specifico limita efficacemente lo spostamento radiale e la rotazione del componente, fornendo un livello di precisione di posizionamento che l'attrito da solo non potrebbe eguagliare. Sono comunemente utilizzati nel fissaggio di pulegge, ingranaggi, boccole e componenti meccanici su alberi, soprattutto quando è necessario assicurare l’allineamento corretto tra le parti. In settori come la trasmissione di potenza, l'automazione industriale e la robotica, dove l'accuratezza del posizionamento è cruciale per il funzionamento del sistema, i grani con codolo sono la scelta preferita. Il codolo funge da perno di riferimento, eliminando il gioco e garantendo che i componenti siano esattamente dove devono essere. Dal punto di vista meccanico, i grani a cava esagonale con codolo sono generalmente realizzati in classe di resistenza 45H, adeguata a sopportare carichi e sollecitazioni tipiche di applicazioni meccaniche. Questa classe di resistenza assicura che il grano possa resistere alle forze di taglio e di compressione generate dall'interazione tra il codolo e il foro, mantenendo la precisione dell'accoppiamento anche sotto stress operativi significativi. La robustezza della classe 45H è quindi fondamentale per la longevità e l'affidabilità delle connessioni che dipendono da un allineamento rigoroso.
La Classe di Resistenza 45H: Un Parametro Cruciale per le Prestazioni
La classe di resistenza 45H rappresenta un parametro fondamentale nella scelta e nell'applicazione dei grani a cava esagonale, essendo ampiamente citata per quasi tutte le tipologie di punta descritte. Questa designazione non è casuale, ma indica specifiche proprietà meccaniche che definiscono la capacità di un grano di sopportare carichi e sollecitazioni senza subire deformazioni permanenti o rotture. La "H" sta ad indicare un processo di indurimento, che conferisce al materiale maggiore durezza e resistenza all'usura.
Per i grani con punta a coppa, la classe 45H è la più utilizzata per questa tipologia di prodotto, che garantisce un buon equilibrio tra resistenza meccanica e tenacità. Questo equilibrio è essenziale perché la punta a coppa deve sia penetrare la superficie per un bloccaggio efficace (richiedendo resistenza) sia resistere all'usura e agli impatti che potrebbero derivare dal serraggio e dalle vibrazioni (richiedendo tenacità). Un grano troppo fragile si romperebbe, mentre uno troppo tenero si deformerebbe, perdendo la sua capacità di bloccaggio.
Per i grani con punta piana, la classe 45H è una classe standard per i grani senza testa, che garantisce un buon compromesso tra resistenza e duttilità. Qui, la duttilità è importante per permettere al grano di conformarsi leggermente alla superficie senza danneggiarla, mentre la resistenza assicura che la forza di serraggio possa essere mantenuta uniformemente. Il compromesso è critico per prevenire danni estetici o strutturali al componente fissato, pur garantendo un fissaggio sicuro.
Nel caso dei grani con punta conica, la classe 45H è adeguata a garantire un’elevata resistenza all’usura e alle sollecitazioni concentrate in punta. Data la natura penetrante di questa punta, le pressioni esercitate sulla sua estremità sono molto alte. La resistenza all'usura è quindi vitale per mantenere l'affilatura e l'efficacia della punta nel tempo, specialmente in connessioni permanenti o semi-permanenti che non prevedono frequenti regolazioni. La robustezza del materiale assicura che il punto di contatto, seppur piccolo, possa sostenere le forze necessarie.
Infine, per i grani a cava esagonale con codolo, la classe 45H è adeguata a sopportare carichi e sollecitazioni tipiche di applicazioni meccaniche. In questo caso, il codolo stesso è soggetto a forze di taglio e compressione, e il materiale deve essere sufficientemente resistente per mantenere l'allineamento e impedire la rotazione. La resistenza della classe 45H garantisce che il codolo non si deformi, compromettendo la precisione dell'accoppiamento meccanico diretto.
In sintesi, la scelta della classe di resistenza 45H per le diverse tipologie di grani a cava esagonale riflette una profonda comprensione delle esigenze meccaniche di ciascuna configurazione di punta. Questa classe offre un profilo di proprietà meccaniche bilanciate che la rendono una soluzione standard e affidabile per la maggior parte delle applicazioni, dove la combinazione di resistenza, tenacità e capacità di mantenere la forma sotto sforzo è fondamentale per la sicurezza e la durata dei fissaggi.
Quanto protegge la MAGLIA DI FERRO? - Testiamola con varie armi
Versatilità e Campi di Applicazione dei Grani Filettati
I grani filettati sono utilizzati in una vasta gamma di applicazioni industriali e meccaniche. La loro discrezione, l'efficacia del bloccaggio e la varietà di punte li rendono componenti indispensabili in settori diversificati, dall'automotive all'aerospaziale, dalla produzione di macchinari alla costruzione di elettrodomestici. Essi permettono di realizzare fissaggi che non solo mantengono uniti i componenti, ma contribuiscono anche alla funzionalità complessiva dell'assemblaggio, ad esempio, garantendo il corretto allineamento o limitando i movimenti indesiderati.
I grani filettati rappresentano una soluzione versatile e affidabile per il fissaggio di componenti in numerose applicazioni industriali e meccaniche. La loro capacità di adattarsi a diverse esigenze di carico, materiale e ambiente operativo è un fattore chiave della loro ubiquità. I grani a cava esagonale rappresentano una soluzione di fissaggio affidabile e versatile per numerose applicazioni meccaniche e industriali. Che si tratti di bloccare un ingranaggio su un albero motore, di fissare una leva in posizione, di regolare la tensione di un componente o di prevenire il disallineamento di parti in movimento, esiste un tipo di grano a cava esagonale adatto allo scopo.
L’assenza della testa, unita alla disponibilità di diverse tipologie di punta, materiali e classi di resistenza, consente di adattare questo componente a esigenze molto differenti, dal semplice posizionamento fino ai fissaggi più sollecitati. Questa flessibilità progettuale significa che i grani possono essere impiegati in situazioni che vanno dalla semplice stabilizzazione di un componente in una posizione statica fino al sostenimento di carichi dinamici significativi, dove la vibrazione e lo stress possono essere costanti. La scelta del materiale, oltre alla classe di resistenza, può includere acciai inossidabili per ambienti corrosivi, o trattamenti superficiali per migliorare la durabilità o le proprietà estetiche.
Conoscere le caratteristiche delle varie versioni disponibili permette di effettuare una scelta consapevole, migliorando la stabilità dell’assemblaggio, la sicurezza operativa e la durata nel tempo delle connessioni. Una selezione accurata non solo previene guasti prematuri e costosi interventi di manutenzione, ma contribuisce anche all'efficienza e all'affidabilità del prodotto finale. La decisione su quale grano utilizzare non è mai banale; richiede una valutazione attenta delle condizioni operative, dei materiali coinvolti e delle forze in gioco, al fine di garantire che il fissaggio sia non solo robusto, ma anche ottimizzato per la sua specifica funzione.
L'Importanza della Standardizzazione nei Fissaggi Meccanici
La complessità e la diffusione dei grani a cava esagonale, così come di tutti gli elementi di fissaggio, rendono la standardizzazione un pilastro fondamentale per l'industria moderna. Senza un insieme condiviso di regole e specifiche, la produzione di massa, l'intercambiabilità dei componenti e la collaborazione internazionale sarebbero impraticabili, portando a inefficienze, costi elevati e problemi di sicurezza. La standardizzazione garantisce che un grano prodotto in una parte del mondo si adatti perfettamente a un componente progettato altrove, facilitando il commercio globale e l'innovazione tecnologica.
Dalle Origini Industriali alle Normative Moderne: La Storia degli Standard
Il concetto di standardizzazione nei fissaggi meccanici ha radici profonde nella storia industriale. Le esigenze di produzione di massa emerse con la rivoluzione industriale hanno rapidamente evidenziato la necessità di uniformare le dimensioni e le tolleranze dei componenti. Nel 1841, l’Inghilterra ha emesso la prima norma, il cui oggetto riguardava le filettature Whitworth. Questa fu una pietra miliare, in quanto definì per la prima volta un sistema coerente per le filettature delle viti, ponendo fine all'era in cui ogni produttore seguiva i propri standard unici. Il sistema Whitworth, con la sua forma specifica di filettatura e l'angolo del profilo, ha gettato le basi per l'intercambiabilità e ha dimostrato i vasti benefici economici e tecnici che derivano dall'adozione di standard comuni, aprendo la strada a successivi sviluppi e all'introduzione di normative sempre più precise e riconosciute a livello globale.

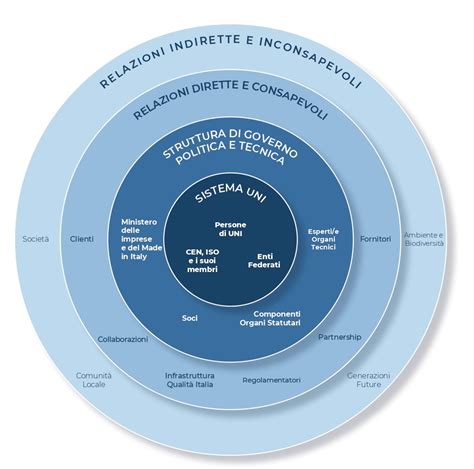

L'Armonizzazione Europea e Globale: CEN, ISO e UNI
Con l'avanzare dell'industrializzazione e l'intensificarsi del commercio internazionale, la necessità di standard armonizzati è diventata ancora più pressante. A livello europeo, la Comunità Economica Europea (CEE) ha istituito il CEN (Comitato Europeo di Normazione) per emanare norme europee (EN) che vengono sviluppate recependo le norme ISO esistenti o, se necessario, elaborando norme europee specifiche, al fine di facilitare la libera circolazione dei prodotti in Europa. Il CEN gioca un ruolo cruciale nell'integrazione economica e tecnica del continente, assicurando che i prodotti possano circolare liberamente e competere in un mercato unificato. L'adozione delle norme ISO (Organizzazione Internazionale per la Standardizzazione) a livello mondiale ha ulteriormente rafforzato questa armonizzazione, fornendo un linguaggio tecnico universale.
Inoltre, la CEE ha stabilito criteri sulla responsabilità del produttore per i danni causati dai prodotti difettosi e sull’accertamento della conformità dei prodotti alle normative in vigore, questioni implementate all’interno della direttiva CEE n. 85/374. Questa direttiva ha posto le basi per la protezione del consumatore e per la qualità dei prodotti, spingendo i produttori a conformarsi a standard rigorosi e a garantire la sicurezza e l'affidabilità dei loro fissaggi. Per quanto riguarda le normative UNI (Ente Nazionale Italiano di Unificazione) sugli strumenti di misura delle filettature, gli standardizzatori hanno definito una moltitudine di norme che descrivono in modo dettagliato ogni tipo di strumento. Questo livello di dettaglio è essenziale per garantire la precisione nella produzione e nel controllo qualità. Inoltre, nel 1973 sono state emesse norme equivalenti a quelle UNI riguardanti gli accoppiamenti e gli strumenti di misura delle filettature, al fine di garantire un’armonizzazione a livello globale per la produzione e il controllo di viti e madreviti. Questa continua evoluzione normativa testimonia l'impegno costante dell'industria e degli enti di standardizzazione per migliorare la qualità, la sicurezza e l'intercambiabilità dei componenti a livello internazionale.
Classificazione delle Normative sui Fissaggi
Le normative che regolano i fissaggi meccanici, come i grani a cava esagonale, possono essere categorizzate in diverse macro-aree, ciascuna con un focus specifico ma interconnessa alle altre per garantire un approccio olistico alla qualità e alla funzionalità del prodotto. Queste categorie sono fondamentali per comprendere l'ampiezza e la profondità del lavoro di standardizzazione.
Norme sulle filettature e sui relativi strumenti di misura: Queste sono le fondamenta della standardizzazione dei fissaggi. Esse forniscono linee guida e specifiche tecniche per garantire la corretta progettazione e realizzazione di filettature e la misurazione accurata degli elementi geometrici. Questo include dettagli su passo, diametro nominale, diametro di fondo, diametro medio, angolo del profilo e tolleranze. La precisione di questi parametri è cruciale per assicurare che una vite si accoppi perfettamente con una madrevite e che il fissaggio mantenga la sua integrità sotto carico. Senza queste norme, l'intercambiabilità dei componenti sarebbe impossibile, e ogni assemblaggio richiederebbe una verifica manuale, rallentando enormemente i processi produttivi.
Norme sulle caratteristiche qualitative: Queste normative vanno oltre la geometria e si concentrano sulle proprietà intrinseche del fissaggio. Stanno ad indicare norme che stabiliscono le tolleranze dimensionali per le parti non filettate, che sono cruciali per l'installazione e la funzionalità. Inoltre, definiscono le classi di resistenza, come la già discussa 45H, che quantificano la capacità del materiale di sopportare sforzi. Vengono poi specificati i rivestimenti superficiali, che possono includere zincatura, nichelatura o fosfatazione, e che sono essenziali per la protezione contro la corrosione e per migliorare le proprietà estetiche o funzionali. Le norme stabiliscono anche i livelli di qualità che un prodotto deve raggiungere e le modalità di controllo, cioè i metodi e le procedure attraverso cui questi parametri devono essere verificati e certificati. Questo assicura che il prodotto finale sia robusto, durevole e adatto all'uso previsto.

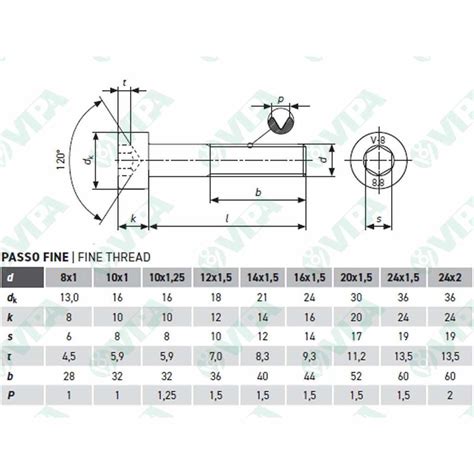

Norme di prodotto: Queste sono le normative più specifiche, che si applicano a tipi particolari di bulloneria o fissaggi. In pratica, sono norme che stabiliscono forme e dimensioni per ogni tipo di bulloneria. Per i grani a cava esagonale, queste norme definiscono le dimensioni standardizzate dell'incavo esagonale, i diametri e le lunghezze standard, e le configurazioni precise delle diverse punte (a coppa, piana, conica, con codolo). Queste norme garantiscono che un grano di una data dimensione sia esattamente come previsto, indipendentemente dal produttore, facilitando l'approvvigionamento e la progettazione e assicurando che i componenti si adattino perfettamente all'interno degli assemblaggi senza la necessità di modifiche o adattamenti onerosi.
