Nei moderni sistemi di alimentazione automobilistica, la precisione è la chiave per prestazioni ottimali del motore, efficienza del carburante e un rigoroso controllo delle emissioni. Al centro di questa precisione, in particolare nei veicoli diesel dotati di tecnologia Common Rail come la Ford C-Max, si trova il sensore di pressione del rail del carburante. Questo componente, pur essendo di dimensioni contenute, svolge un ruolo fondamentale, monitorando e regolando uno degli aspetti più critici del funzionamento del motore: la pressione del carburante.
Questo articolo si propone di fornire una conoscenza approfondita di questo sensore essenziale, esplorando la sua funzione, il principio di funzionamento, i tipi, le posizioni comuni, i sintomi di guasto e le pratiche di manutenzione. Comprendere il suo scopo e il suo funzionamento è cruciale per la diagnostica, la riparazione e per mantenere il veicolo in condizioni ottimali.
Il Sensore di Pressione del Rail del Carburante: Un Componente Fondamentale
Il sensore di pressione del carburante, noto anche come sensore di pressione del rail del carburante, è un dispositivo elettronico progettato specificamente per monitorare la pressione del carburante all'interno del rail o della linea del carburante che alimenta gli iniettori del motore. Il rail del carburante è un tubo metallico che distribuisce il carburante agli iniettori di carburante del motore. Il sensore misura continuamente la pressione del carburante e invia dati in tempo reale all'unità di controllo del motore (ECU) o al modulo di controllo del gruppo propulsore (PCM).
Queste informazioni permettono all'ECU di regolare i parametri di iniezione del carburante, garantendo una combustione, prestazioni e controllo delle emissioni ottimali. Il sensore di pressione del rail del carburante è un componente fondamentale nei moderni sistemi di alimentazione automobilistica, poiché svolge un ruolo fondamentale nel garantire prestazioni ottimali del motore, efficienza del carburante e controllo delle emissioni. Questa regolazione garantisce che il motore riceva la quantità esatta di carburante necessaria per una combustione efficiente in condizioni operative variabili. I sensori di pressione del carburante sono essenziali nei moderni sistemi di iniezione del carburante, inclusi il diesel common-rail, l'iniezione diretta di benzina (GDI) e i tradizionali sistemi di iniezione del carburante multipunto (MPFI).
Perché il Sensore di Pressione del Rail del Carburante è Importante?
L'importanza di questo sensore si estende a diversi aspetti cruciali del funzionamento del veicolo. I motori moderni, in particolare quelli con sistemi di iniezione diretta del carburante, si basano su un controllo preciso dell'erogazione del carburante. Il sensore di pressione del rail del carburante fornisce una risposta all'ECM, che regola la pressione del rail variando il volume di carburante erogato dalla pompa ad alta pressione e/o controllando il flusso di carburante in eccesso dal rail al sistema di ritorno del carburante.
Il monitoraggio continuo e accurato della pressione del carburante è essenziale per:
- Regolare l'erogazione del carburante: Fornendo feedback in tempo reale, il sensore consente all'ECU di controllare i tempi e la quantità di carburante iniettato nel motore. Questo controllo meticoloso garantisce che la giusta quantità di carburante venga atomizzata ed erogata per la combustione, influenzando direttamente le prestazioni del motore.
- Mantenere l'efficienza del motore: Letture accurate della pressione del carburante assicurano che il motore funzioni alla massima efficienza, massimizzando la potenza erogata e riducendo al minimo il consumo di carburante e le emissioni. Un sensore malfunzionante può far sì che l'ECM calcoli erroneamente il fabbisogno di carburante, con conseguenti problemi di prestazioni e potenziali danni al motore.
- Supportare il controllo delle emissioni: Aiutando a mantenere il corretto rapporto aria-carburante, il sensore contribuisce a emissioni di scarico più pulite e al rispetto delle normative ambientali. Ciò è particolarmente importante nei veicoli dotati di convertitori catalitici e sistemi avanzati di controllo delle emissioni, dove le fluttuazioni della pressione del carburante possono portare a una combustione incompleta e a un aumento delle emissioni di sostanze inquinanti.
- Prevenire danni al motore: Il monitoraggio della pressione del carburante aiuta a prevenire condizioni come il funzionamento troppo magro (carburante insufficiente) o troppo ricco (troppo carburante), che possono entrambi danneggiare i componenti del motore.
- Abilitare funzionalità avanzate del motore: Funzionalità come il turbocompressore, la fasatura variabile delle valvole e i sistemi start-stop dipendono tutte da dati affidabili sulla pressione del carburante per un funzionamento senza interruzioni.
- Supporto diagnostico: I dati del sensore vengono utilizzati per attivare i codici di guasto diagnostici (DTC) quando la pressione del carburante si discosta dai livelli previsti, aiutando nella risoluzione dei problemi e nelle riparazioni.
Come Funziona: La Tecnologia Dietro la Precisione

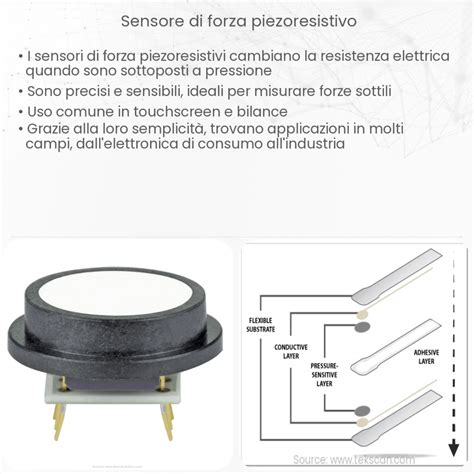

I sensori di pressione del carburante utilizzano comunemente la tecnologia piezoresistiva. All'interno del sensore è presente un wafer di silicio che si piega leggermente se esposto alle variazioni di pressione del carburante. Questa flessione altera la resistenza elettrica del wafer, che modifica il segnale di tensione inviato all'ECM/PCM. Il sensore ha in genere tre fili: un'alimentazione da 5 V, una terra e un filo di segnale che trasmette i dati di pressione. In alcuni sistemi avanzati, il sensore misura anche la temperatura del carburante, aggiungendo un quarto filo per i dati sulla temperatura, che aiuta l'ECM a effettuare regolazioni ancora più precise.
Il sensore di pressione del rail è tarato per emettere un segnale compreso tra 0,5 V e 4,5 V con una variazione della pressione nel rail compresa tra 0 bar e 1600 bar. È importante notare che questo intervallo differirà da sistema a sistema, con sistemi più recenti che potrebbero funzionare a pressioni più elevate.
Un esempio pratico del funzionamento si osserva nella risposta del sensore al carico del motore. Se la forma d'onda di esempio è stata acquisita con un motore senza carico, è da tenere presente che con il motore a pieno carico per un periodo prolungato, la tensione di uscita del sensore sarà superiore a 2,5 V e, in casi estremi, fino a 4,5 V. Lo scopo di questa prova è valutare il segnale e la pressione del sistema common rail diesel dall'uscita del sensore di pressione del rail del carburante.
Pressioni Operative: Differenze tra i Sistemi
L'ambiente operativo del sensore varia notevolmente tra i diversi tipi di motore:
- Sistemi diesel Common-Rail: Questi sistemi utilizzano pompe ad alta pressione per fornire carburante a pressioni precise. Il sensore garantisce che la pressione rimanga ottimale per una combustione regolare. Alcuni sensori sono progettati per ambienti ad alta pressione, raggiungendo fino a 2000 bar nei sistemi diesel common-rail.
- Sistemi di iniezione diretta di benzina (GDI): In questi motori, il carburante è erogato direttamente nella camera di combustione ad alta pressione. I sensori monitorano e regolano l'erogazione del carburante per l'efficienza e il controllo delle emissioni.
- Sistemi di iniezione multipunto del carburante (MPFI): Sistemi più tradizionali, ma ancora comuni, dove i sensori gestiscono il flusso di carburante a più iniettori per ottimizzare le prestazioni, operando a pressioni più basse, tipiche dei sistemi a benzina (da 3 a 5 bar circa).
Il design e i materiali del sensore devono resistere al tipo di carburante e all'intervallo di pressione specifici per cui sono stati concepiti.
Iniettore Pompa vs. Common Rail - Ascesa e Declino del Diesel Ep.1

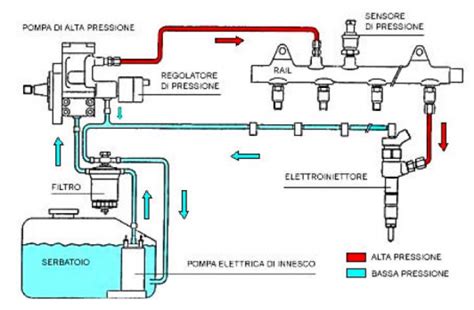

Il Sistema Common Rail: Un Cuore Tecnologico Diesel per Veicoli come la Ford C-Max
Il Common Rail, che tradotto letteralmente significa "condotto comune" o "condotto a binario unico", rappresenta un sistema di alimentazione rivoluzionario per motori diesel. Si è trattata di un'invenzione tutta italiana, nata negli anni Novanta dalle menti del Centro Ricerche Fiat di Orbassano. I diritti di questa innovazione furono poi ceduti alla tedesca Robert Bosch, che ne completò lo sviluppo e la messa a punto. Questa invenzione si è rivelata estremamente importante per i motori diesel, soprattutto per razionalizzare i consumi e ottimizzare l'abbattimento delle emissioni inquinanti.
Ma cos'è esattamente il Common Rail, come funziona e quali sono i vantaggi principali che offre? Il Common Rail è un sistema di alimentazione per motori diesel, un condotto dove è contenuto il carburante in accumulo ad alta pressione. A questa rampa sono collegati iniettori gestiti da una centralina elettronica, la quale ne regola aperture e chiusure. Il carburante entra nel condotto sospinta da due pompe in serie, di cui la seconda è ad alta pressione.
Lo scopo principale del Common Rail è quello di migliorare le prestazioni e ridurre i consumi (tra il -12% e il -15%) e la classica rumorosità dei motori diesel. Allo stesso tempo, mira ad aumentare il rendimento complessivo rispetto ai motori diesel tradizionali. Il combustibile viene messo sotto pressione dall'apposita pompa ad alta pressione, per poi essere trasferito nel Common Rail. È esattamente questa "selezione" che determina un considerevole risparmio in termini di consumi e una maggiore silenziosità.
In veicoli come la Ford C-Max con motori diesel Common Rail, il sensore di pressione del rail del carburante è un attore chiave in questo intricato processo, garantendo che la pressione accumulata sia costantemente monitorata e segnalata all'ECU per un controllo preciso.
Localizzazione del Sensore: Dove Trovarlo sulla Tua Ford C-Max (e Altri Veicoli)
Comprendere la posizione esatta e la funzione del sensore di pressione del rail del carburante è cruciale per chiunque sia coinvolto nella manutenzione, diagnostica o riparazione del settore automobilistico. Il sensore di pressione del condotto del carburante è quasi sempre montato direttamente sul condotto del carburante, che si trova sul motore. Il condotto del carburante stesso è un tubo metallico rigido che corre lungo il collettore di aspirazione del motore e fornisce carburante agli iniettori. Il sensore si trova generalmente a un'estremità del binario o, in alcuni casi, sul lato o sotto, a seconda della disposizione del motore e del design del produttore.
Specificità per i Motori Diesel Common Rail (come nella Ford C-Max)
Nei motori diesel, inclusi quelli che equipaggiano la Ford C-Max, il sensore di pressione del rail del carburante è solitamente montato sopra o vicino al rail del carburante, il tubo metallico che fornisce il carburante agli iniettori. I motori diesel funzionano a pressioni del carburante molto più elevate rispetto ai motori a benzina e i loro sensori di pressione del rail del carburante sono progettati di conseguenza. Nei motori diesel Common Rail, il sensore è generalmente situato a un'estremità del condotto del carburante, direttamente di fronte al regolatore di pressione del carburante o alla valvola di controllo.
Esempi di posizionamento:
- Ford Powerstroke: Il sensore si trova sulla testata, lato conducente, fissato al condotto del carburante.
- Chevrolet Duramax (L5P): Il sensore si trova sul rail del carburante lato passeggero, sotto il radiatore EGR, rendendo l'accesso più difficile.
Il posizionamento esatto varia in base alla marca e al modello del veicolo. Nei motori in linea, il sensore si trova solitamente sulla parte superiore o laterale del condotto del carburante, che corre parallelo alla lunghezza del motore. Nei motori di tipo V (V6, V8), ciascuna bancata di cilindri può avere il proprio condotto del carburante e il proprio sensore, generalmente posizionati sul lato esterno del motore per un accesso più facile.
Dettagli Aggiuntivi sulla Posizione Fisica
Alcuni sensori sono ostruiti: in alcuni veicoli, il sensore di pressione del rail del carburante è nascosto sotto il collettore di aspirazione, le tubazioni del turbocompressore o altri componenti del motore. L'accesso al sensore potrebbe richiedere la rimozione di queste parti. Tuttavia, in altri veicoli, specialmente quelli con copertura motore, il sensore è visibile e può essere raggiunto semplicemente rimuovendo la copertura.

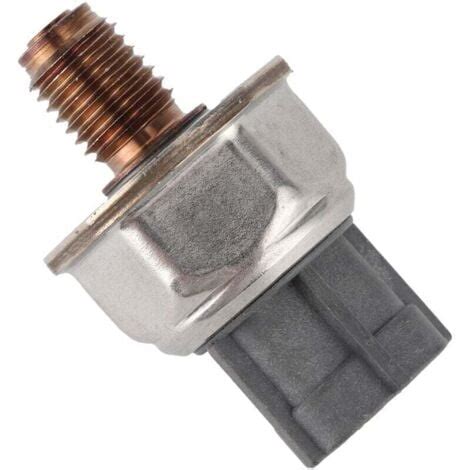

Esteticamente, il sensore è solitamente piccolo e cilindrico o rettangolare, con una base metallica filettata che si avvita nella rotaia del carburante. Ha un connettore elettrico con due, tre o quattro fili che portano alla ECU. È sempre fissato direttamente al rail del carburante, vicino agli iniettori di carburante.
Consigli per Localizzarlo: Dal Manubrio al Manuale
Per individuare il sensore sulla propria Ford C-Max o su un altro veicolo:
- Traccia la linea del carburante: Segui la linea del carburante dal serbatoio al motore. La linea porterà al condotto del carburante, dove è montato il sensore.
- Cerca gli iniettori: Il rail del carburante è montato sopra o accanto agli iniettori di carburante. Il sensore è fissato alla guida.
- Consultare il manuale del proprietario: Il manuale spesso contiene diagrammi che mostrano la posizione dei componenti chiave del motore, incluso il sensore di pressione del rail del carburante.
Sintomi di un Sensore di Pressione del Carburante Difettoso: Cosa Notare
Un sensore di pressione del rail del carburante malfunzionante può causare una serie di problemi di prestazioni del motore, influenzando direttamente l'erogazione del carburante e, di conseguenza, il comportamento del veicolo. È fondamentale riconoscere tempestivamente questi segnali per evitare danni maggiori e costose riparazioni.
Un sensore guasto può causare un'erogazione errata del carburante, con conseguente regime minimo irregolare, scarsa accelerazione, mancate accensioni del motore e aumento delle emissioni.
Problemi di Avviamento e Prestazioni del Motore
- Difficoltà di avviamento o mancato avviamento: Una pressione del carburante errata può rendere difficile o impossibile l'avviamento del motore.
- Scarse prestazioni del motore: Il motore potrebbe funzionare in modo irregolare, esitare o bloccarsi a causa di un'erogazione di carburante inadeguata.
- Stallo o esitazione del motore: Guasti intermittenti del sensore possono causare lo stallo o l'esitazione del motore durante l'accelerazione.
Segnali Visibili e Strumentali
- Spia del motore di controllo (Check Engine Light): L'ECU illuminerà la spia del motore di controllo se rileva letture anomale della pressione del carburante. Se la tensione del sensore è al di fuori dell'intervallo normale (in genere tra 0,2 V e 4,8 V), potrebbero essere attivati codici di errore diagnostici (DTC) come P0192 (Ingresso basso circuito sensore pressione rotaia carburante) o P0193 (Ingresso alto circuito sensore pressione rotaia carburante).
- Ridotta efficienza del carburante: L'ECU può compensare letture errate iniettando più carburante del necessario, riducendo l'efficienza.
- Fumo nero dallo scarico: Una miscela di carburante ricca causata da letture errate della pressione può provocare fumo nero, un sintomo comune nei diesel.
In sintesi, si sconsiglia di guidare con un sensore difettoso in quanto può causare scarse prestazioni del motore, aumento del consumo di carburante e potenziali danni al motore. È meglio ripararlo o sostituirlo tempestivamente per evitare ulteriori problemi.
Cause dei Malfunzionamenti e Manutenzione Preventiva
Come qualsiasi componente sottoposto a condizioni estreme e usura, anche il sensore di pressione del rail del carburante è soggetto a guasti. Comprendere le cause comuni può aiutare a prevenire problemi e prolungare la vita utile del sensore.
Fattori Scatenanti il Guasto del Sensore
- Contaminazione: Sporco, detriti o additivi del carburante possono ostruire o danneggiare il diaframma del sensore o i componenti elettrici.
- Usura: Nel tempo, l'esposizione ad alta pressione, calore e prodotti chimici combustibili può degradare i materiali dei sensori.
- Problemi elettrici: Corrosione, cablaggio danneggiato o collegamenti scadenti possono causare guasti intermittenti o completi al sensore.
- Qualità del carburante: Carburante di scarsa qualità o contaminato può accelerare il degrado del sensore.
- Danni meccanici: Un'installazione impropria o danni da impatto durante la manutenzione possono danneggiare il sensore.
Strategie di Manutenzione e Prevenzione
La manutenzione regolare e l'utilizzo di carburante pulito contribuiscono a prolungare la durata del sensore. Non esiste un intervallo fisso per la sostituzione; la sostituzione si basa su sintomi o codici di errore diagnostici. Si consiglia un'ispezione regolare durante la manutenzione del sistema di alimentazione per individuare i primi segni di guasto.
Per prevenire i malfunzionamenti:
- Ispezionare regolarmente cavi e connettori per verificare che non siano corrosi o danneggiati.

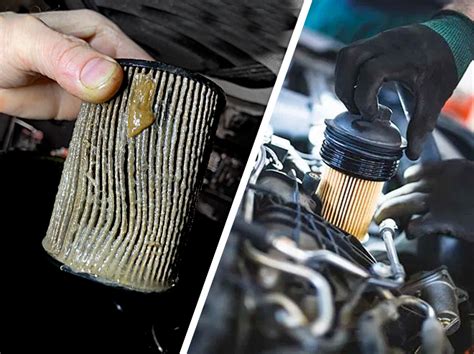

- Utilizzare filtri del carburante di qualità per evitare che i contaminanti danneggino il sensore. Un filtro del carburante intasato può causare letture anomale della pressione e sollecitazione del sensore.
- Rivolgersi tempestivamente alle luci del motore per evitare danni al motore.
- Seguire gli intervalli di servizio raccomandati dal produttore per la manutenzione del sistema di alimentazione.
- Evitare l'uso di additivi per carburante non approvati dal produttore del veicolo, poiché alcuni possono danneggiare i componenti del sensore.
- Quando si sostituiscono i componenti del sistema di alimentazione, garantire la coppia e la tenuta adeguate per evitare perdite e danni al sensore.
Miti e Fatti Comuni
- Mito: I sensori si guastano solo nei veicoli vecchi.
- Fatto: Sebbene l'età e il chilometraggio possano contribuire al guasto del sensore, anche i veicoli più nuovi possono riscontrare problemi dovuti a difetti di fabbricazione, problemi di cablaggio o carburante contaminato.
- Mito: Un sensore qualsiasi andrà bene come ricambio.
- Fatto: I sensori sono progettati per intervalli di pressione e caratteristiche elettriche specifici. Utilizza sempre il sensore corretto per la marca, il modello e il tipo di motore del tuo veicolo.
- Mito: Posso ignorare i sintomi di un sensore difettoso.
- Fatto: Ignorare un sensore difettoso può causare danni al motore, prestazioni scadenti e test delle emissioni falliti. La diagnosi e la sostituzione tempestive sono essenziali.
Diagnosi e Sostituzione: Un Approccio Sistematico
Quando si sospetta un malfunzionamento del sensore di pressione del rail del carburante, una diagnosi accurata è il primo passo. Successivamente, la sostituzione richiede cautela e l'uso degli strumenti corretti.
Strumenti e Metodi Diagnostici
Di quali strumenti ho bisogno per testare un sensore di pressione del carburante? In genere sono necessari un multimetro per controllare la tensione, uno scanner OBD-II per dati in tempo reale e codici di guasto e strumenti manuali di base per accedere al sensore. In alcuni casi, per la verifica viene utilizzato un manometro del carburante.
- Ispezione visiva: Verificare la presenza di cavi o connettori danneggiati che potrebbero compromettere il funzionamento del sensore.
- Strumento di scansione OBD-II:
- Collega lo scanner: Collega lo scanner OBD-II alla porta diagnostica sotto il cruscotto.
- Leggere i codici di guasto: Cercare i codici relativi alla pressione del carburante, come P0087 (Pressione del sistema/rail del carburante troppo bassa) o P0191 (Gamma/prestazioni del sensore di pressione del rail del carburante).
- Monitorare i dati in tempo reale: Utilizzare lo scanner per monitorare le letture della pressione del rail del carburante in tempo reale e confrontarle con le specifiche del produttore.
- Test di tensione con multimetro: Utilizzando un multimetro, misurare la tensione del sensore mentre il motore è in funzione. La tensione dovrebbe variare in base al carico del motore e alle variazioni della pressione del carburante. Scollegare il sensore e utilizzare un multimetro per verificare la corretta tensione e resistenza secondo il manuale di servizio.
- Manometro del carburante: In alcuni casi, è possibile collegare un manometro meccanico per verificare la pressione effettiva del carburante rispetto alle letture del sensore. Collegare un manometro meccanico del carburante al rail per verificare la pressione effettiva rispetto alle letture del sensore.
- Verificare la presenza di perdite: Ispezionare il condotto del carburante e il sensore per individuare eventuali segni di perdite di carburante.
- Ispezionare il cablaggio: Cercare cavi e connettori danneggiati o corrosi che conducono al sensore.
La Procedura di Sostituzione Passo Dopo Passo
La sostituzione del sensore di pressione del rail del carburante richiede attenzione ai dettagli e l'adesione alle procedure di sicurezza.
- Scaricare la pressione del sistema di alimentazione: Questo è un passaggio critico. Scollegare il relè o il fusibile della pompa del carburante e avviare il motore per scaricare la pressione nell'impianto di alimentazione. Scaricare la pressione del sistema di alimentazione prima della rimozione per evitare rischi di spruzzi di carburante e potenziali lesioni.
- Scollegare la batteria: Rimuovere il terminale negativo della batteria per evitare cortocircuiti elettrici.
- Rimuovere i componenti che ostruiscono: Se necessario, rimuovere il collettore di aspirazione, il coperchio del motore o altre parti che bloccano l'accesso al sensore.
- Scollegare il connettore del sensore: Scollegare con attenzione il connettore elettrico dal sensore.
- Rimuovere il sensore: Utilizzare la presa appropriata per svitare il sensore dal condotto del carburante.
- Installare il nuovo sensore: Avvitare manualmente il nuovo sensore, quindi serrare alla coppia specificata dal produttore. Utilizzare solo sensori OEM o aftermarket di alta qualità per garantire il corretto funzionamento.
- Ricollegare il connettore elettrico: Collegare il connettore e assicurarsi che sia sicuro.
- Riassemblare i componenti: Sostituire tutte le parti rimosse per l'accesso.
- Ricollegare la batteria e testare: Ricollegare la batteria, avviare il motore e verificare la presenza di perdite o codici di errore. Cancella eventuali codici di errore memorizzati con uno strumento di scansione. Avviare il motore e verificarne il corretto funzionamento.
- Smaltimento: Smaltire i vecchi sensori e i materiali imbevuti di carburante secondo le normative locali.
Ruolo nel Contesto del Sistema di Gestione Motore
Il sensore di pressione del carburante non opera in isolamento; è parte integrante di un sistema complesso che lavora in armonia per controllare il motore.
Relazione con Altri Componenti del Sistema Carburante
Mentre la pompa e il regolatore controllano la pressione del carburante, il sensore la monitora. Se il sensore rileva una pressione al di fuori dell'intervallo previsto, l'ECM può regolare la velocità della pompa o l'ampiezza dell'impulso dell'iniettore per correggere l'erogazione del carburante.
- Pompa del carburante: Responsabile del pompaggio del carburante dal serbatoio al motore ad una determinata pressione. Crea la pressione iniziale nel sistema di alimentazione.
- Regolatore della pressione del carburante: Mantiene la pressione del carburante a un livello impostato restituendo il carburante in eccesso al serbatoio o regolando l'uscita della pompa.
- Sensore di pressione del carburante: Misura la pressione effettiva nel condotto del carburante e invia questi dati all'ECM per il monitoraggio e le regolazioni.
Importanza nei Sistemi Avanzati del Motore
I veicoli moderni utilizzano complessi sistemi di gestione del motore che si basano sul feedback accurato dei sensori.
- Motori turbocompressi: Nei motori turbocompressi, mantenere la corretta pressione del condotto del carburante è ancora più critico. Il sensore garantisce che il carburante ad alta pressione sia sempre disponibile per adattarsi alla maggiore aspirazione d'aria, prevenendo condizioni di magra che potrebbero danneggiare il motore.
- Veicoli ibridi e start-stop: I veicoli ibridi e quelli dotati di tecnologia start-stop richiedono regolazioni rapide e precise della pressione del carburante. Il sensore di pressione del rail del carburante consente all'ECU di riavviare rapidamente il motore e fornire transizioni fluide tra l'alimentazione elettrica e quella a combustione.
- Altri sensori correlati: Altri sensori vitali nel sistema includono il sensore del flusso d'aria di massa (MAF), che misura la quantità di aria che entra nel motore; il sensore pressione assoluta collettore (MAP), che monitora la pressione dell'aria nel collettore di aspirazione; e i sensori di ossigeno, che misurano il contenuto di ossigeno nello scarico per ottimizzare la miscela aria-carburante.
Differenza tra Sensore di Pressione Carburante e Sensore Pressione Serbatoio
È importante distinguere tra il sensore di pressione del carburante e il sensore di pressione del serbatoio del carburante. Un sensore di pressione del carburante misura la pressione nel condotto del carburante per controllare l'iniezione, mentre un sensore di pressione del serbatoio del carburante monitora la pressione/depressione nel serbatoio del carburante per il controllo delle emissioni evaporative. Svolgono diverse funzioni all'interno del sistema di alimentazione.
