La figura infermieristica sta diventando sempre più importante nella sanità pubblica e privata, attraverso la responsabilità che assume a seconda delle pratiche che compie. In questo contesto, l'elettrocardiogramma (ECG) rappresenta uno strumento diagnostico fondamentale, la cui corretta esecuzione e una preliminare, accurata interpretazione sono indispensabili ai fini della diagnosi e, di conseguenza, al corretto outcome del paziente. L'elettrocardiogramma (ECG), come noto, raffigura la rappresentazione grafica dell’attività elettrica del cuore, una delle indagini diagnostiche meno invasive disponibili. Tuttavia, per ottenere un tracciato affidabile e clinicamente utile, il posizionamento degli elettrodi deve rispettare criteri standard di esecuzione, e l’infermiere deve adottare procedure rigorose e ben definite. La conoscenza infermieristica per una accurata lettura del tracciato elettrocardiografico è dunque fondamentale, così come ne è fondamentale l’interpretazione, sebbene quest'ultima, in senso diagnostico definitivo, rientri nelle prerogative mediche.
L'importanza di un'adeguata formazione e competenza infermieristica in questo campo è stata evidenziata da numerosi studi. È stato condotto uno studio osservazionale trasversale con campionamento social attraverso la somministrazione di un questionario online, i cui risultati hanno rivelato aspetti significativi sulle competenze degli infermieri riguardo all'ECG. Il 98,1% del campione reputa importante avere conoscenze nell’ambito dell’interpretazione dell’ECG, sottolineando una percezione diffusa della sua crucialità professionale. Nonostante ciò, i dati hanno mostrato lacune formative: solo il 15,2% dei partecipanti possiede un master in formazione cardiologica o di area critica e d’urgenza, e ben il 38,3% non ha mai partecipato ad eventi formativi inerenti all’ECG. Questo divario tra la percezione dell'importanza e la formazione specifica può avere ricadute significative sulla pratica clinica quotidiana.
La Preparazione del Paziente: Un Processo Essenziale per un ECG di Qualità
Prima di procedere con il posizionamento degli elettrodi, l'infermiere deve eseguire una serie di azioni volte a garantire la qualità della registrazione e il comfort del paziente. Le azioni infermieristiche per la preparazione del paziente sono molteplici e fondamentali. Innanzitutto, è imperativo garantire privacy e confort al paziente, creando un ambiente rilassato e rispettoso. Questo è particolarmente importante per i pazienti pediatrici, dove è bene avere un approccio con il bambino meno invasivo possibile, tranquillizzandolo e lasciandogli vicino la mamma.
Successivamente, è necessario risolvere una serie di problemi pratici che potrebbero interferire con la registrazione. Questi includono l'eventuale rimozione di scarpe, calze (collant), orologi, bracciali, reggiseno e maglia intima. Gli oggetti metallici e i tessuti sintetici possono creare artefatti o impedire un corretto contatto cutaneo. Un altro fattore da considerare sono i peli sul torace, che potrebbero richiedere un'eventuale tricotomia per assicurare una buona aderenza degli elettrodi alla cute.
Un aspetto cruciale, spesso sottovalutato, riguarda la preparazione della cute. L’acqua è il miglior conduttore dell’impulso elettrico; pertanto, per avere un buon ECG, è fondamentale non usare disinfettanti alcolici. L'alcool, infatti, tende a seccare la pelle e può aumentare l'impedenza cutanea, peggiorando la qualità del tracciato. È, invece, preferibile utilizzare acqua o una soluzione salina per pulire la zona. Come già accennato, altro fattore che migliora la registrazione è il posizionamento degli elettrodi su piani ossei, che conducono meglio del grasso. Il tessuto adiposo, avendo una minore conduttività elettrica, può attenuare il segnale, rendendo il tracciato meno nitido.
Per l'adulto, alcune attenzioni specifiche sono necessarie. Ad esempio, alla registrazione di un determinato ECG si può verificare che nella derivazione D3 compaiano le onde negative, creando il sospetto di pregresso infarto inferiore. Per verificare la veridicità del tracciato e discriminare tra un'onda Q patologica e una variazione fisiologica legata alla posizione del cuore, è necessario fare inspirare aria al paziente e fare trattenere il respiro, quindi registrare l’ECG nuovamente. Questa manovra sposta il diaframma e, di conseguenza, il cuore, alterando l'asse elettrico e permettendo di distinguere un artefatto da una condizione patologica reale.
EFFETTUARE UN ECG - Infermieristica Miulli
Il Posizionamento Standard degli Elettrodi ECG: Un Approccio Anatomico e Funzionale
Il corretto posizionamento degli elettrodi ECG è essenziale per una diagnosi accurata e puntuale. Un ECG standard è una registrazione grafica dell’attività elettrica del muscolo cardiaco su 12 derivazioni, composte da 6 derivazioni precordiali (da V1 a V6) e 6 derivazioni periferiche, ottenute da 3 elettrodi sugli arti più un elettrodo di massa (D1, D2, D3, aVR, aVL, aVF). La conoscenza della procedura per il corretto posizionamento degli elettrodi è fondamentale per diversi motivi: una procedura standard permetterà di ritrovare sempre gli stessi segni elettrocardiografici, sia in tempi diversi che eseguiti da diversi operatori. Ciò è fondamentale per ridurre il rischio di errori durante l’interpretazione dell’elettrocardiogramma e per consentire confronti affidabili nel tempo.
Di seguito descriveremo nel dettaglio come trovare ogni singola posizione degli elettrodi ECG per ridurre il rischio di errori al minimo.
Posizionamento delle Derivazioni Periferiche

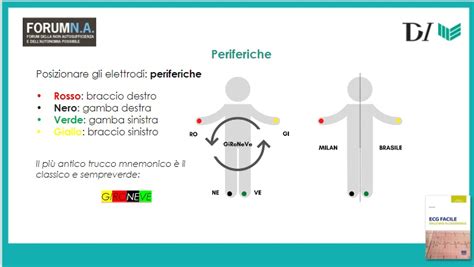

Le derivazioni periferiche (o degli arti) sono responsabili della registrazione dell'attività elettrica del cuore sul piano frontale. Il loro posizionamento è cruciale e viene spesso memorizzato con la mnemotecnica “GIRONEVE”, universalmente utilizzata in tutta Italia per ricordarne la sequenza e la colorazione degli elettrodi. Partendo dall’arto superiore destro e procedendo in senso orario o antiorario, a seconda delle convenzioni adottate, si posizioneranno gli elettrodi con i seguenti colori:
- Braccio Destro (BD): Rosso (R)
- Braccio Sinistro (BS): Giallo (G)
- Gamba Sinistra (GS): Verde (V)
- Gamba Destra (GD): Nero (N) - Elettrodo di massa, o "neutro", che serve a ridurre le interferenze.
Il mnemotecnica "GIRONEVE" si riferisce spesso all'ordine Giallo (braccio sinistro), Rosso (braccio destro), Nero (gamba destra), Verde (gamba sinistra), iniziando convenzionalmente dal braccio sinistro e proseguendo in senso antiorario per le restanti periferiche, o usando un'associazione "Giù la sinistra, Su la destra, Su la sinistra, Giù la destra" con i colori. L'importante è la corretta corrispondenza arto-colore.
Un errore comune e facilmente identificabile è l'inversione degli elettrodi periferici. Se gli elettrodi vengono invertiti, il segno che fa sospettare un’inversione delle derivazioni periferiche (in particolare tra braccio destro e braccio sinistro) è la negatività della D1 e la positività della aVR. Questa anomalia è un campanello d'allarme immediato per l'infermiere o il tecnico che esegue l'ECG.
In situazioni particolari, come in caso di paziente con amputazioni di uno o più arti, le derivazioni periferiche possono essere applicate in un punto qualsiasi del moncone dell’arto o alla radice dello stesso. L'importante è che siano posizionate simmetricamente rispetto all'asse del corpo e il più lontano possibile dal cuore, pur rispettando l'anatomia residua.

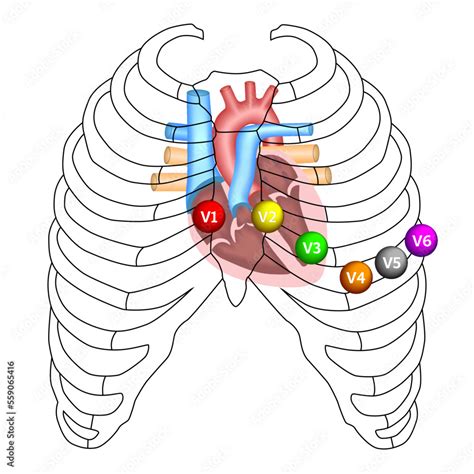

Posizionamento delle Derivazioni Precordiali
Gli altri 6 cavetti si collegano per le derivazioni precordiali, le quali esplorano l'attività elettrica del cuore sul piano orizzontale. La loro localizzazione richiede una precisione anatomica per garantire la riproducibilità e l'accuratezza diagnostica.
- Elettrodo V1: Posizionati alla sinistra del paziente. Individuare il 4° spazio intercostale sul margine sternale destro e posizionare in questo punto l’elettrodo V1. Il reperimento degli spazi intercostali avviene palpando la fossa giugulare, scendendo lungo lo sterno fino all'angolo di Louis (articolazione tra manubrio e corpo sternale), che corrisponde al 2° spazio intercostale. Da lì, scendere di altri due spazi per trovare il 4°.
- Elettrodo V2: Al suo controlaterale, alla sinistra dell’elettrodo V1, nella parte opposta dello sterno, troverete il 4° spazio intercostale parasternale di sinistra. Posizionatevi qui l’elettrodo V2.
- Elettrodo V4: Prima di posizionare V3, è più semplice individuare il V4. Questo elettrodo va posizionato nel 5° spazio intercostale sulla linea emiclaveare sinistra.
- Elettrodo V3: Posizionare l’elettrodo V3 è facile: è il punto a metà della linea immaginaria tra l’elettrodo V2 e V4, ovunque questo punto si trovi. Anche se nelle donne è presente il seno, questo non impedisce la rilevazione del segnale elettrocardiaco, basta spostare delicatamente il tessuto mammario.
- Elettrodo V5: Questo elettrodo si posiziona sullo stesso livello orizzontale di V4 (5° spazio intercostale), ma sulla linea ascellare anteriore sinistra.
- Elettrodo V6: Anche V6 si posiziona sullo stesso livello orizzontale di V4 e V5 (5° spazio intercostale), ma sulla linea ascellare media sinistra.
Queste istruzioni sono tratte da manuali pratici e divulgativi come “Ecg Facile: dalle basi all’essenziale” di Tobruk, D. (2021) [17], che si riconferma come risorsa preziosa per l'apprendimento e il ripasso delle tecniche di posizionamento.
Ci sono delle patologie per le quali il posizionamento delle derivazioni precordiali cambia, come ad esempio nella Sindrome di Brugada. In tal caso, è richiesta la registrazione di ECG con mappatura, che prevede un posizionamento più esteso e spesso più alto degli elettrodi precordiali (ad esempio, V1 e V2 nel 2° o 3° spazio intercostale) per evidenziare pattern diagnostici specifici.
Problematiche Comuni e Strategie di Risoluzione Durante la Registrazione ECG
Anche con una preparazione accurata e un posizionamento meticoloso, possono insorgere problemi durante la registrazione di un ECG che possono comprometterne la qualità. È fondamentale per l'infermiere essere in grado di prevenire ed identificare problemi che si possono riscontrare.
Artefatti da Inversione degli Elettrodi
Come già menzionato, l'inversione degli elettrodi è un problema comune. Il segno che fa sospettare un’inversione delle derivazioni periferiche (in particolare tra braccio destro e braccio sinistro) è la negatività della D1 e la positività della aVR. Un ECG di qualità superiore deve essere privo di tali errori, che possono portare a diagnosi errate e decisioni terapeutiche inappropriate. L'infermiere deve quindi acquisire l'abitudine di una rapida ispezione del tracciato subito dopo l'avvio della registrazione per identificare e correggere immediatamente tali inversioni.
Tremori Muscolo-scheletrici e Interferenze
Un'altra fonte significativa di artefatti sono i tremori muscolo-scheletrici. Questi possono essere causati da rigidità muscolari dell’assistito dovuta all’agitazione, al freddo, o a contrazioni involontarie legate ad altre patologie neurologiche o condizioni mediche. Il tracciato risultante apparirà "tremolante" o con linee di base instabili, rendendo difficile l'interpretazione delle onde e dei segmenti. Per mitigare questo, oltre a garantire comfort e privacy, può essere utile coprire il paziente per ridurre il freddo o incoraggiarlo a rilassarsi e a respirare regolarmente.
Artefatti Elettrici e Rumore di Fondo
Dopo aver posizionato tutti gli elettrodi, e se non si è in una situazione di urgenza, potrebbe essere necessario attendere qualche minuto prima che tutto il segnale sia privo di artefatti o rumore. Fino ad allora il tracciato potrebbe apparire irregolare o con fluttuazioni. Se il problema persiste, è cruciale rivalutare ogni singolo elettrodo (partendo dalle derivazioni periferiche), verificando che sia ben adeso alla cute del paziente e che il cavo non si incroci direttamente con altri elettrodi o non sia troppo teso. La gelatina conduttrice, se utilizzata, deve essere applicata in quantità sufficiente per garantire un contatto ottimale ma non eccessiva, per evitare ponti elettrici tra elettrodi adiacenti. Generalmente il segno grafico del tracciato tende a ripulirsi e a delinearsi in poco tempo una volta risolti i problemi di contatto o interferenza.
È importante ricordare che la perfezione assoluta nei segni elettrocardiografici non va sempre ricercata in modo ossessivo; anatomie diverse, l’età, il sesso e tanti altri fattori comportano vari risultati possibili che rientrano comunque nei “limiti della norma”. Siate piuttosto perfezionisti sull’esecuzione tecnica.
Posizionamenti Alternativi: Benefici, Controversie e Linee Guida
In molte realtà ospedaliere non è raro trovare le periferiche posizionate direttamente sul torace anziché sugli arti. Questa pratica ha motivazioni pratiche: gli elettrodi sul torso tendono a produrre meno artefatti perché meno soggetti ai movimenti corporei, soprattutto durante l’ECG da sforzo o nell’Holter ECG in cui i movimenti degli arti sono continui. Questo approccio può migliorare la stabilità del segnale, riducendo le interruzioni dovute al movimento del paziente e facilitando l'acquisizione di dati a lungo termine.
Tuttavia, la questione su quanto sia corretto questo posizionamento alternativo degli elettrodi è stata ampiamente dibattuta in molti studi scientifici e dalle società professionali. Se da un lato abbiamo dei benefici nel posizionamento degli elettrodi ECG periferici sul torso, è anche vero che il discostamento dalla procedura standard implica delle variazioni che mettono a rischio l’identificazione di segni elettrocardiografici patologici e possono causare falsi positivi o falsi negativi. Le derivazioni degli arti, quando posizionate sul tronco, modificano l'asse elettrico del cuore, influenzando l'ampiezza e la morfologia delle onde P, QRS e T, e potenzialmente mascherando o creando l'illusione di ischemia o aritmie.
Le società scientifiche nazionali e internazionali, tra cui l'Associazione Nazionale Medici Cardiologi Ospedalieri (ANMCO), l'Associazione Italiana Ingegneri Clinici (AIIC), la Società Italiana di Telemedicina (SIT), e l'American Heart Association (AHA) [18, 19], sono diffidenti sul posizionamento alternativo degli elettrodi, soprattutto quando non indicato da specifiche linee guida. Il Documento di consenso ANMCO/AIIC/SIT, ad esempio, enfatizza l'importanza della definizione, precisione e appropriatezza del segnale elettrocardiografico per elettrocardiografi, sistemi per ergometria, sistemi Holter ECG, telemetrie e monitor posto-letto. Le Recommendations for the standardization and interpretation of the electrocardiogram: part I, pubblicate dall'AHA nel 2007 [19], stabiliscono chiaramente le direttive per la standardizzazione. La raccomandazione generale è di aderire il più possibile al posizionamento standard per garantire l'uniformità e la comparabilità dei tracciati. ECG seriali registrati con diversi metodi di posizionamento potrebbero differire notevolmente uno dall’altro e occultare importanti variazioni elettrocardiografiche, rendendo difficile il monitoraggio dell'evoluzione di una patologia o la risposta a un trattamento.
Pertanto, mentre il posizionamento sul torso può essere accettabile o addirittura preferibile in contesti specifici come il monitoraggio Holter o il test da sforzo, l'infermiere deve essere consapevole delle potenziali alterazioni del tracciato e valutare criticamente la necessità di tale deviazione dallo standard, documentandola accuratamente e, se possibile, confrontando con un ECG a 12 derivazioni tradizionale eseguito con posizionamento standard.
Interpretazione Preliminare e Identificazione di Segni Anomali: Il Ruolo Critico dell'Infermiere
Al raggiungimento di un tracciato di buona qualità, qualsiasi operatore sanitario, e in particolare l'infermiere, deve porsi in maniera interrogativa per carpire - non per forza con obiettivo diagnostico, che è una prerogativa medica - l’eventuale presenza o meno di segni patologici. L’interpretazione dell’elettrocardiogramma da parte dell'infermiere si concentra sull'identificazione di alterazioni che richiedono una valutazione medica immediata, contribuendo così a un'ottimale gestione del paziente. La conoscenza della fisiologia cardiaca e delle sue rappresentazioni elettrocardiografiche è indispensabile.
L'ECG è caratterizzato da diverse onde e segmenti che rappresentano specifiche fasi dell'attività elettrica del cuore. Ad esempio, l’onda T si origina per il recupero elettrico (ripolarizzazione) dei ventricoli, momento in cui non si ha alcuna contrazione cardiaca. La linea isoelettrica del tracciato elettrocardiografico viene identificata come quel segmento posto tra la fine dell’onda T e l’inizio della successiva onda P, e rappresenta un periodo di inattività elettrica utile come punto di riferimento.
Per anticiparvi immediatamente qualche "trucco" nell'approccio all'interpretazione, ricordate di individuare sul tracciato la derivazione aVF: è la sola e unica derivazione specularmente negativa dove tutte le altre tendono ad essere positive (onda R verso l’alto). Questa particolarità può aiutare a orientarsi inizialmente nella lettura dell'ECG.
Un infermiere dell'emergenza o di area critica, come quelli che hanno lavorato in Cardiologia e UTIC e si sono specializzati in ambito cardiologico, persegue l’obiettivo di occuparsi di informazione, divulgazione e comunicazione medico-scientifica. Questo è il caso, ad esempio, del Dott. Antonio Torregrossa, con la sua seconda edizione di “Interpretazione dell’Elettrocardiogramma di Facile Comprensione”, un eBook scaricabile gratuitamente che si riconferma come risorsa utile per imparare a leggere e interpretare l’elettrocardiogramma in maniera semplice ed efficace [17].
Oltre all'analisi delle onde, l'infermiere deve anche valutare la sintomatologia riferita dal paziente, come la presenza di dolore anginoso e la sua intensità (quantificata, ad esempio, con la scala NRS da uno a dieci). Combinare i dati del tracciato con i sintomi clinici è un passo cruciale per una valutazione iniziale olistica e per allertare il medico in caso di anomalie. Il test da sforzo, detto anche test ergometrico, prova da sforzo o elettrocardiogramma (ECG) sotto sforzo, è un esame che consente di studiare la risposta del cuore all'aumento del carico di lavoro, ed è un'altra area in cui l'abilità di acquisire un ECG privo di artefatti è fondamentale.
Le Nuove Frontiere dell'Elettrocardiografia e la Tecnologia Indossabile

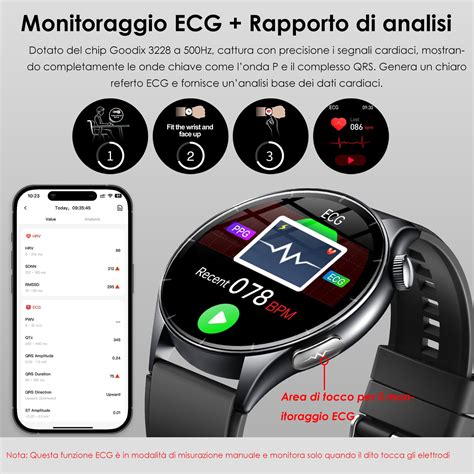

L'era moderna ha portato a significative innovazioni anche nel campo dell'elettrocardiografia, con l'introduzione di dispositivi indossabili che stanno rivoluzionando il modo in cui l'attività cardiaca può essere monitorata. L'elettrocardiogramma può ora essere rilevato con maggiore facilità e continuità, ampliando le possibilità di diagnosi e prevenzione.
Un esempio di questa evoluzione è un dispositivo indossabile all’interno dell’orecchio, appena più grande di un auricolare, che può effettuare la lettura dell’ECG per tutto il giorno. Questo si presenta come un valido sostituto dei metodi tradizionali, offrendo un monitoraggio discreto e prolungato. Similmente, il concetto di "cuore in un cerotto" ha preso piede: nell’era in cui tutto sta diventando “indossabile”, un team di scienziati ha messo a punto anche il patch, un piccolo adesivo che si applica sulla pelle e registra continuamente l'ECG.
Questi dispositivi mirano a superare i limiti dell'ECG tradizionale, come la sua natura "istantanea", che può non catturare eventi cardiaci intermittenti. La maglia, come dimostrato dai risultati di un recente studio condotto dai ricercatori del Mount Sinai Hospital, si è rivelata migliore nel raccogliere dati rispetto a un monitor standard con fascia, fornendo informazioni più complete e meno soggette ad artefatti da movimento. Questo studio ha anche dimostrato che l’elettrocardiogramma può prevedere l’evoluzione grave del coronavirus nei pazienti ospedalizzati, sottolineando l'ampio spettro di applicazioni di questa tecnologia diagnostica anche in contesti non strettamente cardiologici.
Queste tecnologie, sebbene promettenti, sollevano nuove sfide in termini di validazione, accuratezza e integrazione nei percorsi diagnostici e terapeutici standard. La formazione infermieristica dovrà evolversi per comprendere l'utilizzo e l'interpretazione preliminare dei dati provenienti da questi dispositivi, mantenendo sempre un approccio critico e informato.
Il Contesto Professionale e le Responsabilità Infermieristiche
L'importanza di una chiara delimitazione delle competenze professionali è stata drammaticamente evidenziata da eventi che hanno suscitato dibattito, come il caso riportato da LombardiaNT News: "Uomo muore in farmacia durante ECG, AISI tuona: 'Farmacisti non sono medici né infermieri. Va in farmacia per un controllo al cuore, si sente male e muore. Il defibrillatore nella piazza del paese è scarico: il massaggio…'". Questo tragico episodio sottolinea la necessità imprescindibile che l'esecuzione e la prima valutazione dell'ECG siano affidate a personale sanitario adeguatamente formato e abilitato, come infermieri e medici. Il ruolo dell'infermiere nell'Emergenza e nelle Specializzazioni cardiologiche è definito da competenze specifiche e responsabilità che non possono essere delegate a professionisti non qualificati per tali pratiche.
La formazione continua è, quindi, un pilastro fondamentale per l'infermiere moderno. Il fatto che il 38,3% dei partecipanti a un recente studio non abbia mai partecipato ad eventi formativi inerenti all’ECG evidenzia una lacuna che richiede attenzione. Corsi di aggiornamento, master in area critica e d'urgenza, e la consultazione di risorse accreditate come quelle proposte da Nurse-Times o manuali specifici, sono essenziali per mantenere e migliorare il livello di competenza. L'IRC (Italian Resuscitation Council) [4] e altre organizzazioni professionali delineano costantemente le linee guida per la rianimazione cardiopolmonare e la gestione delle emergenze, dove la lettura rapida e corretta dell'ECG è un'abilità salvavita.
In sintesi, la padronanza del posizionamento degli elettrodi ECG e una solida base per la sua interpretazione preliminare sono competenze irrinunciabili per l'infermiere. Esse non solo garantiscono la qualità diagnostica e la sicurezza del paziente, ma rafforzano anche il ruolo autonomo e responsabile della professione infermieristica nel sistema sanitario, contribuendo significativamente al corretto outcome del paziente in ogni fase della vita, dal lattante all'adulto.
