L'energia solare termica rappresenta una soluzione ecologica ed economicamente vantaggiosa per la produzione di acqua calda sanitaria, sfruttando una risorsa rinnovabile e inesauribile: il sole. Tuttavia, non sempre gli impianti solari termici funzionano al massimo delle loro potenzialità, e capita di riscontrare problemi e malfunzionamenti. Questo articolo si propone di analizzare le cause più comuni di perdite negli impianti solari termici compatti, gli errori progettuali e installativi più frequenti, e le manutenzioni necessarie per garantirne l'efficienza e la longevità.
Errori nella Progettazione di un Impianto Solare Termico
La fase di progettazione è cruciale per il corretto funzionamento di un impianto solare termico. Errori in questa fase possono portare a inefficienze, malfunzionamenti e, in ultima analisi, a perdite.
Dimensionamento Inadeguato degli Accumuli e dei Collettori
Un errore di progettazione frequente riguarda il rapporto tra la superficie dei collettori solari e il volume dell'accumulo (boiler o puffer). È fondamentale che questi due componenti siano dimensionati in modo proporzionato, tenendo conto anche dell'utilizzo previsto dell'acqua calda.
- Sovradimensionamento dei collettori: porta a un impianto più costoso e meno efficiente, poiché l'energia solare in eccesso non può essere immagazzinata adeguatamente.
- Sottodimensionamento dei collettori: costringe all'integrazione del riscaldamento con caldaie tradizionali o resistenze elettriche, vanificando in parte i benefici del solare termico.
Il rapporto ottimale tra collettori e accumulo varia in base alle specifiche esigenze dell'utente e alle caratteristiche dell'impianto.
Schema di Impianto Non Corretto

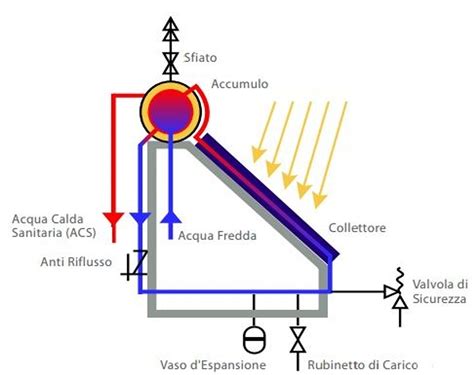

La corretta configurazione idraulica dei collettori solari tra loro e il loro collegamento all'accumulo sono essenziali per un flusso efficiente del fluido termovettore. Un collegamento errato può causare una distribuzione non uniforme del calore e ridurre le prestazioni complessive dell'impianto.
Ad esempio, il collegamento in serie di più collettori solari deve seguire uno schema preciso per garantire che il fluido percorra ogni pannello in modo ottimale. Un collegamento non conforme può portare a una ridotta efficienza e a potenziali problemi di stagnazione.
Posizionamento Errato delle Sonde di Temperatura
Le sonde di temperatura sono dispositivi fondamentali per il corretto funzionamento della centralina solare, che regola la circolazione del fluido. Se le sonde vengono posizionate in modo errato, le letture della temperatura saranno imprecise, compromettendo la gestione dell'impianto.
Ad esempio, posizionare una sonda di temperatura all'ingresso dei collettori anziché all'uscita porterà a una lettura inferiore rispetto alla temperatura effettiva del fluido che esce dai pannelli, impedendo alla pompa di attivarsi quando necessario o facendola funzionare inutilmente.
Limiti nel Collegamento in Serie dei Collettori Solari
Il numero di collettori solari che possono essere collegati in serie dipende da diversi fattori, tra cui la portata del fluido termovettore (impostata come "High-flow" o "Low-flow") e le specifiche del produttore dei collettori stessi. Superare il numero massimo di collettori collegabili in serie può compromettere il rendimento dell'impianto solare.
- High-flow: una portata maggiore, adatta a sistemi con una maggiore richiesta di calore e collettori che necessitano di un raffreddamento più rapido.
- Low-flow: una portata ridotta, che permette un maggiore assorbimento di calore da parte del fluido, ma richiede un'attenta gestione per evitare surriscaldamenti.
È imperativo consultare la documentazione tecnica dei collettori per rispettare i limiti di collegamento in serie e garantire un funzionamento ottimale.
Materiali Idonei e Non Idonei
La scelta dei materiali è cruciale per la resistenza e la durata di un impianto solare termico, soprattutto considerando le elevate temperature che i collettori possono raggiungere durante le fasi di stagnazione (fino a 200°C).
Materiali Non Idonei
- Tubi multistrato: non sono progettati per sopportare le alte temperature tipiche degli impianti solari termici e possono degradarsi rapidamente.
- Raccordi zincati: reagiscono chimicamente con il rame presente nelle tubazioni solari, causando corrosione e potenziali perdite.
Materiali Idonei
- Tubazione in rame: rappresenta la scelta ottimale per la sua resistenza alle alte temperature e alla corrosione.
- Tubi flessibili in acciaio inossidabile coibentato: una valida alternativa al rame, soprattutto se pre-isolati e dotati di cavo sonda integrato. Tuttavia, in tratti lunghi e orizzontali, potrebbero presentare sfide nella disaerazione dell'impianto.
Le guarnizioni e le tubazioni devono essere specificamente progettate per resistere alle condizioni operative degli impianti solari termici.
Tubazioni Esterne e Coibentazione
Le tubazioni esterne di un impianto solare termico devono essere adeguatamente coibentate per minimizzare le dispersioni termiche. L'utilizzo di isolanti tradizionali non resistenti ai raggi UV può portare a un rapido degrado della coibentazione, compromettendo l'efficienza dell'impianto.

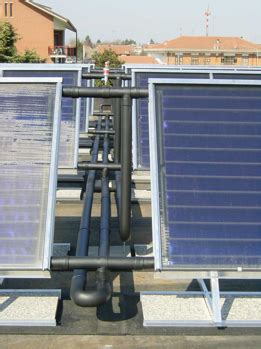

È fondamentale utilizzare coibentazioni specificamente progettate per resistere all'azione dei raggi ultravioletti. In zone soggette all'azione di animali che possono danneggiare la coibentazione, è consigliabile proteggere le tubazioni con copri tubo in acciaio inossidabile o alluminio.
Distanza tra le File di Collettori Solari
L'installazione dei collettori solari su tetti piani o a terra richiede il rispetto di una specifica distanza tra le file per evitare l'ombreggiamento reciproco, che ne ridurrebbe l'efficienza. La formula per determinare questa distanza è:
Distanza = Altezza collettore (m) x 2,2 ∼ 2,8
Questo calcolo assicura che i collettori ricevano la massima esposizione solare possibile durante tutto l'arco della giornata e dell'anno.
Stabilità Strutturale dei Collettori Solari
I collettori solari, soprattutto se installati su tetti piani e ancorati tramite zavorre per evitare di forare l'impermeabilizzazione, devono essere progettati per resistere alle sollecitazioni del vento. Zavorre insufficienti possono portare allo "sradicamento" dei collettori.
Esiste una formula per calcolare il peso minimo della zavorra necessaria, che dipende dall'altezza dell'edificio:
- Altezza edificio < 8 m: 75 kg/m²
- Altezza edificio 8 m - 20 m: 130 kg/m²
- Altezza edificio > 20 m: 175 kg/m²
Anche sui tetti a falda è necessario prevedere accorgimenti per proteggere i collettori dai danni causati dal vento, mantenendoli a debita distanza dai bordi del tetto. La zona perimetrale (R) da rispettare su tetti spioventi con pendenza da 8° a 35° è calcolata come:
R (zona perimetrale) = a/8 (min. 1 m!)
dove 'a' è il lato minore della pianta del tetto.
La Stagnazione nell'Impianto Solare Termico
La stagnazione è una condizione fisiologica in cui il fluido termovettore nel circuito solare raggiunge temperature elevate (fino a 200°C) a causa dell'interruzione della circolazione, solitamente quando l'accumulo ha raggiunto la temperatura massima. Questo fenomeno, sebbene normale, può deteriorare la qualità del fluido antigelo se l'impianto non è correttamente progettato e mantenuto.
Un impianto ben dimensionato, con componenti idonei (collettori, guarnizioni, vasi d'espansione) e una manutenzione regolare, gestisce la stagnazione senza problemi. Le stagnazioni frequenti sono spesso sintomo di un dimensionamento errato o di una progettazione inadeguata. La manutenzione periodica (solitamente ogni due anni) include il controllo delle caratteristiche dell'antigelo.
Pannelli solari termici maggiorati? Assolutamente si. GEMONIO Varese (Lombardia)
Errore nel Riempimento del Circuito Solare Termico

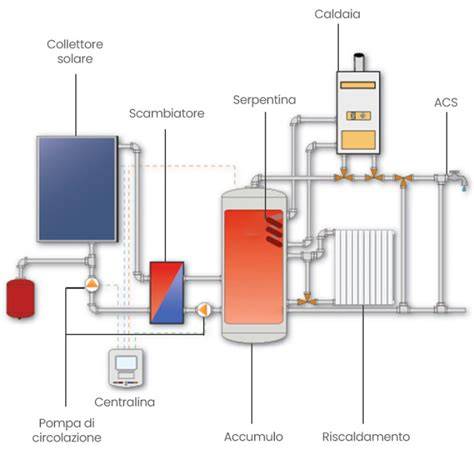

Dopo l'installazione, il circuito solare deve essere riempito con una miscela di glicole antigelo e acqua. Un riempimento errato può compromettere la protezione contro il gelo, causando danni ingenti ai collettori e alle tubazioni in caso di formazione di ghiaccio.
È fondamentale seguire le procedure corrette, mescolando il glicole con acqua idonea prima di pomparlo nel circuito, e assicurarsi che la pompa di riempimento sia posizionata correttamente e che le valvole siano regolate in modo appropriato per garantire un corretto riempimento e una completa rimozione dell'aria.
Valvole di Sfiato e Vasi d'Espansione
La presenza di valvole di sfiato (o sfiati d'aria) è essenziale per rimuovere l'aria intrappolata nel circuito solare. L'aria può causare problemi di circolazione e corrosione. È importante installare un rubinetto sotto ogni valvola di sfiato, tenuto chiuso durante il normale funzionamento dell'impianto. La pompa di riempimento è spesso necessaria per facilitare lo svuotamento completo dell'aria.
I vasi d'espansione sono componenti critici che assorbono l'aumento di volume del fluido termovettore dovuto alle variazioni di temperatura, mantenendo la pressione del circuito entro limiti di sicurezza. Devono essere di tipo specifico per impianti solari termici, solitamente di colore bianco.
Regolazione della Pressione del Circuito Solare
La pressione corretta del circuito solare termico è fondamentale per il suo funzionamento. Può essere calcolata con la seguente formula:
Pressione impianto (bar) = Differenza di altezza (H in metri) + 0,3 bar
Questa formula considera la pressione idrostatica dovuta all'altezza della colonna di fluido e aggiunge una pressione minima per garantire il corretto funzionamento della pompa.
È inoltre importante dimensionare correttamente la pompa di circolazione, calcolandone la portata con la formula:
Portata pompa (l/min) = Superficie collettore (m²) x 0,5 ∼ 0,8 l/m²min
Manutenzione dell'Impianto Solare Termico
Una manutenzione regolare è indispensabile per garantire l'efficienza e la longevità dell'impianto solare termico. Per gli impianti che utilizzano glicole antigelo, è raccomandato un controllo ogni due anni.
Durante la manutenzione, è necessario effettuare le seguenti operazioni:
- Verifica dell'acidità del liquido glicolato: tramite cartina tornasole, per accertare che il pH sia nei limiti corretti.
- Test della resistenza antigelo: verificare che il liquido protegga efficacemente fino a -21°C.
- Controllo dell'anodo di magnesio (se presente): l'anodo sacrificale nei boiler protegge dalla corrosione e deve essere ispezionato e sostituito se consumato.
Nel caso di collettori solari a tubi sottovuoto, che non utilizzano liquido antigelo, è fondamentale prestare attenzione a eventuali perdite d'acqua, che possono indicare un problema.
Perdite d'Acqua dallo Scaldabagno Solare: Cause e Soluzioni
Una perdita d'acqua da uno scaldabagno solare non va mai sottovalutata, poiché oltre a causare sprechi idrici ed energetici, può compromettere l'efficienza dell'intero sistema. Le cause possono essere molteplici:
Calcare e Corrosione
Il calcare è un deposito minerale che si forma naturalmente e tende ad accumularsi nelle tubazioni e sui componenti metallici, favorendo la corrosione. Un'eccessiva presenza di calcare può corrodere le parti interne dello scaldabagno, portando a perdite. La presenza di un addolcitore d'acqua, soprattutto se elettronico e con filtro per sabbia, può mitigare questo problema.
Regolazione Inadeguata della Temperatura
Impostazioni di temperatura troppo elevate o un termostato malfunzionante possono generare sbalzi termici che stressano i materiali, accelerando il deterioramento delle guarnizioni e favorendo la formazione di microlesioni.
Deterioramento Naturale dei Materiali
Ogni componente di uno scaldabagno ha una vita utile limitata. Con il tempo, le guarnizioni possono indurirsi, le valvole usurarsi e le saldature cedere, portando a perdite.
Identificazione della Posizione della Perdita
Individuare con precisione la fonte della perdita è il primo passo per una riparazione efficace.
- Perdite dalla base dello scaldabagno: spesso indicano un problema alla resistenza elettrica o alla sua guarnizione di tenuta. Anche un termostato difettoso può contribuire, generando eccessiva pressione.
- Perdite dalla parte alta dello scaldabagno: solitamente sono causate da un malfunzionamento della valvola di sicurezza. Un termostato difettoso può aggravare il problema aumentando la pressione interna.
Riparazione delle Perdite
Le riparazioni dipendono dalla natura e dalla posizione della perdita.
- Perdite dalla guarnizione della resistenza: la riparazione consiste nella sostituzione della guarnizione. Questa operazione richiede lo spegnimento dell'apparecchio, lo scollegamento dalla rete elettrica e lo svuotamento completo del serbatoio.

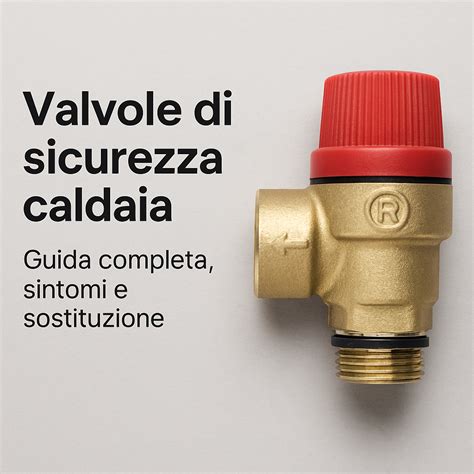

- Perdite dalla valvola di sicurezza: la valvola usurata o danneggiata deve essere sostituita. È consigliabile procedere con la messa in sicurezza dell'impianto (disconnessione elettrica, chiusura del rubinetto dell'acqua fredda) e lo svuotamento del serbatoio. Se si riscontrano anomalie anche nel termostato, è opportuno sostituirlo contestualmente alla valvola.
In casi di perdite persistenti o danni estesi al serbatoio, potrebbe essere necessaria la sostituzione completa dello scaldabagno.
Quando Chiamare un Tecnico Specializzato
Sebbene alcune riparazioni possano sembrare alla portata di chi ha una certa manualità, è fondamentale riconoscere quando è necessario l'intervento di un tecnico qualificato. Se una perdita si ripresenta dopo una riparazione, o se si sospettano problemi più profondi come microfessure nel serbatoio o anomalie nell'impianto idraulico, è consigliabile consultare un professionista.
Prevenzione delle Perdite e Manutenzione
La prevenzione è sempre la strategia migliore.
- Controlli di manutenzione regolari: ispezionare periodicamente collettori, serbatoio, tubi e collegamenti per segni di usura.
- Componenti di alta qualità: investire in componenti affidabili e durevoli.
- Monitoraggio delle prestazioni: prestare attenzione a eventuali cambiamenti nella temperatura, pressione o flusso dell'acqua, che potrebbero indicare un problema imminente.
Esperienza Diretta: Un Caso di Perdita e Malfunzionamento
Un utente con un impianto solare termico Sonnenkraft di circa dieci anni, composto da due pannelli, un bollitore da 300 litri e una caldaia Buderus a condensazione, ha riscontrato due problemi principali: una perdita persistente e l'intasamento di una valvola deviatrice/miscelatrice Caleffi.
La perdita, inizialmente lieve, si è manifestata con gocciolamento da una guaina rossa isolante, rendendo difficile l'individuazione del punto esatto. La bassa pressione dell'impianto e il fermo stagionale hanno esacerbato il problema, suggerendo la presenza di micro-perdite che, con il surriscaldamento dovuto al poco utilizzo, potevano aver causato danni.
Il secondo problema riguardava l'intasamento della valvola Caleffi, che ha richiesto due interventi di pulizia e sostituzione per calcare e sporco. Questo ha portato l'utente a considerare la rimozione del kit Caleffi e l'installazione di una semplice valvola miscelatrice all'ingresso della caldaia, affidandosi al regolatore di temperatura della caldaia stessa.
La Stagnazione e i suoi Effetti
La stagnazione, ovvero il surriscaldamento del fluido termovettore quando la circolazione si interrompe, è stata identificata come una causa potenziale dei problemi. In condizioni di stagnazione prolungata, il glicole può degradarsi, formando depositi e potenzialmente danneggiando la pompa o altri componenti. La copertura dei pannelli solari durante i periodi di inutilizzo prolungato è stata suggerita come misura preventiva.
Danni da Sovrapressione e Corrosione
In altri casi, la sovrapressione dovuta alla stagnazione o a un errato dimensionamento dei vasi d'espansione ha causato l'espulsione del glicole dalla valvola di sicurezza, con conseguenti danni alle murature e al circuito idraulico. L'intasamento dei filtri, la degradazione del glicole e persino la fusione di componenti in plastica all'interno della pompa sono stati riscontrati in situazioni critiche.
Soluzioni e Raccomandazioni
- Copertura dei pannelli: durante i periodi di assenza prolungata, coprire i pannelli solari per prevenire la stagnazione.
- Addolcimento dell'acqua: l'utilizzo di un addolcitore può ridurre la formazione di calcare e la corrosione.
- Valvole di sfiato: assicurare la corretta installazione e funzionalità delle valvole di sfiato per eliminare l'aria dal circuito.
- Vasi d'espansione idonei: utilizzare vasi d'espansione specifici per impianti solari termici e dimensionati correttamente.
- Fluidi termovettori specifici: per sistemi a tubi sottovuoto, è necessario utilizzare fluidi con caratteristiche particolari che limitino la dissociazione ad alte temperature, evitando la formazione di catrame.
- Manutenzione periodica: ispezioni e controlli regolari ogni due anni sono fondamentali per identificare e risolvere tempestivamente eventuali problemi.
- Valutazione del sistema Drain Back: in alcune situazioni, un sistema "Drain Back" (a svuotamento automatico) potrebbe essere la soluzione ideale per evitare i problemi legati alla stagnazione e alla sovrapressione.
Affrontare una perdita in uno scaldabagno solare richiede un approccio sistematico. Identificare la fonte della perdita, valutare la gravità del danno e scegliere la soluzione riparativa più appropriata, che si tratti di sostituire una guarnizione, una valvola o un componente più importante, è essenziale per ripristinare il corretto funzionamento dell'impianto e garantirne la longevità. La manutenzione preventiva e l'attenzione ai dettagli durante l'installazione rimangono le strategie più efficaci per evitare costosi interventi di riparazione e massimizzare i benefici dell'energia solare termica.
