Quante volte da piccoli avete osservato le nuvole, magari cercando di fare somigliare la loro forma a qualcosa? Quante volte avete scrutato le forme dei rami scorgendole nella folta rete dei boschi ai quali fanno da tetto naturale? Se la risposta è “ovvio che sì” allora molto probabilmente stavate guardando un frattale. Sì, perché la natura adora i frattali a differenza della matematica tradizionale che fino a non molti anni fa non riusciva a decifrare la loro essenza e soprattutto forse non la prendeva nemmeno troppo in considerazione.
La geometria euclidea è incapace di descrivere la natura nella sua complessità, in quanto si limita a descrivere tutto ciò che è regolare. Benoit Mandelbrot ha chiaramente sottolineato questa limitazione, osservando che "le montagne non sono dei coni, le nuvole non sono delle sfere, le coste non sono dei cerchi, ma sono oggetti geometricamente molto complessi". In natura le figure regolari sono delle pure eccezioni: dove in natura si trova un cubo, o una sfera perfetta? È proprio per leggere e descrivere queste forme di irregolarità che si propone di usare enti geometrici non convenzionali. Nascono così i frattali, modelli atti ad imprigionare in formule matematiche quelle forme che fin'ora non erano state considerate riproducibili con regole matematiche. La geometria frattale espande la potenza della geometria classica inventata da Euclide!
Frattali e dimensione frattale
Che Cos'è un Frattale: Ripetizioni Infinite e Dettagli Sempre Nuovi
Un frattale è una figura geometrica che, grazie a una sua particolare caratteristica, si ripete all’infinito, sempre con la stessa forma, ma sempre più rimpicciolita nelle sue dimensioni. I frattali sono figure geometriche caratterizzate dal ripetersi sino all’infinito di uno stesso motivo su scala sempre più ridotta. Questa è la definizione più intuitiva che si possa dare di figure che in natura si presentano con una frequenza impressionante ma che non hanno ancora una definizione matematica precisa. Dare una definizione soddisfacente di questi stranissimi enti matematici non è affatto facile: non ci è riuscito nemmeno il loro scopritore! In prima approssimazione possiamo affermare che una curva si dice frattale se ha la proprietà dell’autosimilitudine: ingrandendo un qualsiasi tratto di curva si visualizza cioè un insieme di particolari altrettanto ricco e complesso del precedente; questo procedimento di “zoom” può inoltre proseguire all’infinito.
Quando abbiamo a che fare con una figura geometrica frattale abbiamo una struttura che ripropone continuamente se stessa, in tutti i suoi dettagli. L'atteggiamento corrente è quello di considerare frattale un insieme F che abbia proprietà simili a quelle elencate:
- Autosimilitudine: F è l'unione di un numero di parti che, ingrandite di un certo fattore, riproducono tutto F; in altri termini F è l'unione di copie di se stesso a scale differenti. Un frattale è un oggetto geometrico dotato di omotetia interna: si ripete nella sua forma allo stesso modo su scale diverse, e dunque ingrandendo una qualunque sua parte si ottiene una figura simile all'originale. Questa caratteristica è spesso chiamata auto similarità oppure autosomiglianza.
- Struttura fine: F rivela dettagli ad ogni ingrandimento. Le strutture ripetute più ampie, mostrano i dettagli di quelle più piccole.
- Irregolarità: F non si può descrivere come luogo di punti che soddisfano semplici condizioni geometriche o analitiche.
- Dimensioni frazionarie: caratteristica dalla quale deriva il loro nome, è che, sebbene esse possano essere rappresentate (se non si pretende di rappresentare tutte le infinite iterazioni) in uno spazio a due o tre dimensioni, la loro dimensione non è intera. Anche se possiamo rappresentare un frattale in un piano o in uno spazio convenzionale a due o tre dimensioni, la sua dimensione non è intera ma frazionaria.
L'Autosimilitudine: Il Cuore Pulsante della Geometria Frattale
La proprietà dell’autosimilitudine è ciò che rende i frattali così unici e affascinanti. Ingrandendo un qualsiasi tratto di curva si visualizzerà ancora un insieme ricco di particolari e complesso come il precedente. Questo procedimento di "zoom" può proseguire all'infinito, rivelando sempre nuovi dettagli che riproducono la forma generale della struttura. Da tale proprietà scaturiscono due caratteristiche fondamentali. In primo luogo, le curve frattali pur essendo continue non ammettono un'unica tangente in un punto; sono cioè curve ovunque continue e mai derivabili. Questo significa che, per quanto si ingrandisca un punto su una curva frattale, non sarà mai possibile trovare una singola linea retta che lo sfiori senza attraversarlo o formare angoli acuti, a causa della complessità intrinseca e delle continue ramificazioni.
In secondo luogo, presi due punti della curva, anche se vicini tra loro, la loro distanza è sempre infinita. Ciò vuol dire che la lunghezza di un frattale “piano” non può essere misurata definitivamente, ma dipende strettamente dal numero di iterazioni al quale si sottopone la figura iniziale. In ogni caso, se si pensasse al frattale finale, la sua lunghezza risulta infinita. Immaginare una costa come un frattale aiuta a comprendere questo concetto: più si ingrandisce, più dettagli (insenature, promontori) emergono, aumentando la lunghezza totale misurata.
Le Dimensioni Frazionarie: Oltre la Geometria Euclidea Tradizionale
La proprietà che caratterizza i frattali è la cosiddetta “dimensione frazionaria” che si oppone a quella intera, tipica delle figure piane e dei solidi della geometria euclidea. Partiamo da “dimensione”: sappiamo che, in geometria, si dice che un segmento ha una sola dimensione, un piano ha due dimensioni, mentre un solido ne ha tre. Ma che vuol dire dimensione frazionaria? Come si aggiunge il concetto di “frazionaria”? Facciamo un esempio per spiegare concretamente questo concetto che può sembrare astratto.
Prendiamo un segmento, un quadrato e un cubo e cerchiamo di suddividerli in parti che siano identiche tra loro, proprio come accade nei frattali. Per il segmento basterà dividerlo a metà e otterremo due parti identiche tra loro. In questo caso quindi N=2. Per il quadrato sarà necessario dividerlo in quattro parti, quattro quadrati identici, ognuno sarà un quarto del quadrato iniziale. In questo caso N=4. Infine per il cubo sarà necessario dividerlo in otto cubi diversi, ognuno sarà un ottavo del cubo iniziale, e qui N=8. Osservando i tre numeri che abbiamo ottenuto è possibile vedere che ogni volta N è uguale a 2 elevato al numero delle dimensioni della figura, ovvero 2^1 nel caso del segmento, 2^2 nel caso del quadrato e 2^3 nel caso del cubo.
Ecco, un frattale funziona più o meno così: si parte da una figura nella sua totalità e continuamente si riproduce una struttura che la replichi, per farlo la si suddivide in un numero di parti che corrisponde a una potenza e tutte le parti sono sempre uguali tra loro. Tuttavia, la loro dimensione non è intera. Per esempio, la curva di von Koch ha dimensione 1.26, un valore non intero che riflette la sua complessità che si estende oltre una semplice linea (dimensione 1) ma non riempie completamente un piano (dimensione 2). Questo aspetto è fondamentale per comprendere come i frattali riescano a "riempire" lo spazio in modi che la geometria euclidea non può descrivere.
Come Nascono i Frattali: Algoritmi, Ricorsioni e Iterazioni
La geometria frattale è lo studio di forme ripetitive di base che ci consentono di trovare le regole per generare alcune strutture presenti in natura. I frattali non si basano su un'equazione, ma su un algoritmo. Ciò significa che si è in presenza di un metodo, non necessariamente numerico, che deve essere utilizzato per disegnare la curva. In molti casi un frattale ha una semplice definizione ricorsiva e un aspetto “naturale”, ispirato cioè ad organismi presenti in natura.
La funzione è ricorsiva: F = { Z|Z = f ( f ( f (…)))}, applicata cioè rimettendo ogni volta in input l'output del passo precedente: x1 = f (x0), x2 = f (x1), e così via, fino a xn = f (xn−1). L'algoritmo non è mai applicato una volta sola, ma la procedura è iterata un numero di volte teoricamente infinito. A ogni iterazione la curva si avvicina sempre più al risultato finale (per approssimazione) e, dopo un certo numero di iterazioni, l'occhio umano non è più in grado di distinguere le modifiche oppure l'hardware del computer non è più in grado di consentire ulteriori miglioramenti. Poiché gli elementi della geometria frattale non si prestano all'osservazione diretta, essi sono algoritmi, processi che possono essere trasformati in forme e strutture solo con l’aiuto di un computer.
Alternativamente, è possibile realizzare il cosiddetto Chaos Game. Questo approccio, basato su regole semplici e scelte casuali, produce comunque la figura frattale desiderata, che man mano diventa più dettagliata con l'aumentare delle iterazioni. La base di molte di queste costruzioni è costituita da sistemi di funzioni iterate (IFS), cioè insiemi di trasformazioni il cui risultato finale è proprio una figura frattale. Questi sistemi producono sempre la stessa figura (detta attrattore), qualunque sia l'insieme di punti di partenza. Le trasformazioni utilizzate possono essere isometrie (che conservano la forma e la grandezza delle figure), e omotetie (che conservano l'ampiezza degli angoli). Si possono anche usare rotazioni e traslazioni. Per ottenere una buona rappresentazione visiva, è necessario iterare il processo per un numero significativo di volte, per un elevato numero di iterazioni.
Un metodo interessante per la generazione di frattali è attraverso gli L-Systems, ovvero un semplice oggetto iniziale che viene trasformato usando un insieme di regole di riscrittura (anche dette produzioni). Queste regole possono essere usate per definire linguaggi naturali o per generare strutture di tipo context-free. In un L-System, le regole di produzione sono definite da un predecessore e un successore della produzione. Le lettere dell'alfabeto sono interpretate come comandi per una "tartaruga grafica" immaginaria. Ad esempio:
F: la tartaruga si muove in avanti di un passo (di lunghezza d).+: la tartaruga svolta a sinistra di un angolo d.-: la tartaruga svolta a destra di un angolo d.Il parametrodè detto direzione, e indica l'angolo in cui la tartaruga si sta muovendo.
Frattali Famosi: Dalle Forme Neve al Fascino dei Numeri Complessi

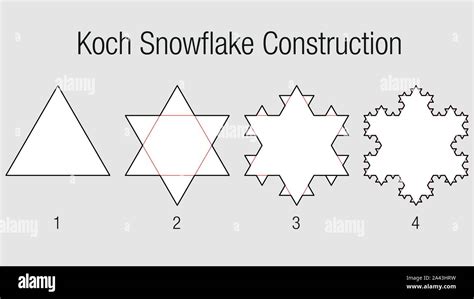

Molti frattali sono diventati celebri per la loro bellezza e per le loro proprietà matematiche. Un esempio di frattale è costituito dalla curva di Koch, spesso definita come il "fiocco di neve di von Koch". In questo caso, si parte da un triangolo isoscele o equilatero. Questa figura viene divisa in modo tale che ogni lato sia composto da tre segmenti uguali e, successivamente, si sostituisce il segmento centrale con due segmenti della stessa lunghezza. Ripetendo questo processo all'infinito, si ottiene una figura di complessità infinita con una lunghezza infinita.

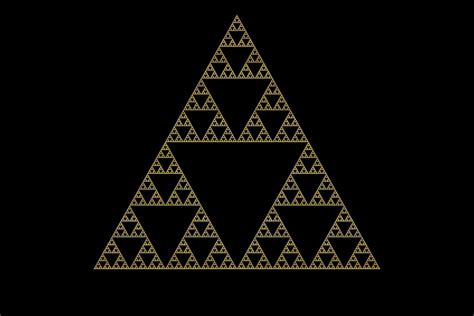

Un altro esempio classico è il Triangolo di Sierpinski. Anche questa volta si prende un triangolo isoscele, ma lo si divide in quattro parti uguali: quattro triangoli più piccoli. Si elimina poi quello centrale “rovesciato”. Ripetendo questa stessa operazione più volte, si ottiene il frattale desiderato.
Esistono almeno altri due frattali molto celebri la cui struttura si costruisce sulla base di teorie matematiche che contemplano i numeri complessi. Sono i frattali di Mandelbrot e di Gaston Maurice Julia. Le raffigurazioni di questi frattali, spesso prodotte tramite l'uso di software dedicati al loro disegno, sono di un valore artistico e un fascino straordinari. Il frattale di Mandelbrot è uno dei più noti e studiati. Esso è costituito dall’insieme dei punti del piano aventi la proprietà che, iterando una semplice trasformazione geometrica, il punto risultante rimanga confinato in uno spazio limitato. Tutti i punti del piano complesso vengono considerati e, se non diversamente specificato, tutte le iterazioni iniziano dal punto. Quando l'iterazione converge l'immagine è colorata di giallo pallido. La divergenza all'infinito è colorata con un colore che va dal nero al blu. Ingrandendo l'insieme di Mandelbrot intorno a un punto situato sulla sua frontiera, appaiono forme che sono anche gli elementi costitutivi dell'insieme di Julia corrispondente al punto.
La teoria su cui si basa questo frattale quadratico (e i relativi insiemi di Julia) fu descritta per la prima volta nel 1918 dal matematico francese Gaston Julia, che si trovava allora in un ospedale militare, convalescente delle ferite riportate durante la Prima Guerra Mondiale.
Un altro esempio, l’Albero di Pythagoras, è un frattale che si basa su un semplice concetto geometrico: un triangolo rettangolo isoscele è sostituito da tre nuovi triangoli rettangoli isosceli, e questo processo si ripete ad ogni iterazione, creando una struttura che assomiglia a un albero ramificato.
I Frattali in Natura: Dove l'Irregolarità Diventa Regola
Che meraviglia i frattali! Essi servono a calcolare, a descrivere la natura ed i fenomeni: in poche parole a descrivere e simulare la natura. La natura produce molti esempi di forme molto simili ai frattali. È un nuovo linguaggio di descrizione delle forme complesse della natura. Quante volte vi è mai capitato di osservare qualcosa in natura e rimanere meravigliati dalla straordinaria ricorrenza di forme geometriche che si ripetono all’infinito?
Benoit Mandelbrot, nel suo libro "The fractal geometry of nature", ha evidenziato come la geometria euclidea fosse insufficiente a catturare la complessità delle forme naturali, e come i frattali offrissero una via per superare questa limitazione.
Alcuni frattali sono riconoscibili nei cieli nel processo di formazione di nuvole cumulonimbus e dei loro intricati dettagli che si ripetono su diverse scale. I corsi d’acqua e i sistemi fluviali spesso seguono modelli frattali. I rami di un fiume si biforcano in modi simili a un albero, creando un’efficienza nel trasporto dell’acqua e nella distribuzione di nutrienti lungo il sistema, che spesso conducono a forme frastagliate con struttura frattale.
In determinati sistemi biologici, i frattali sono presenti in maniera evidente. Le ramificazioni delle piante, la disposizione delle foglie su un ramo e la struttura dei polmoni umani sono tutti esempi di come la natura adotti la ripetizione su scale diverse dello stesso pattern, per ottimizzare la funzionalità e la crescita delle strutture interessate. Uno di questi è il frattale della foglia di felce, che somiglia straordinariamente a quella vera. Altro elemento naturale in cui spesso vengono riconosciuti i frattali è il cavolfiore romano! Anche in questo caso la medesima struttura si replica in ognuna delle punte con regolarità. Moltissime sono le altre figure in cui la natura sembra replicare vere e proprie strutture matematiche, non è un caso che Galileo Galilei sosteneva che il libro della natura fosse scritto con il linguaggio della matematica.
Un esempio emblematico dell'applicazione dei frattali alla natura si trova nell'opera di Lewis Fry Richardson, uno studioso bizzarro ed eccentrico che era solito porsi domande che nessuno altro avrebbe mai formulato. Nel suo libro, Richardson si preoccupò di misurare la lunghezza delle linee costiere su scale differenti. Mandelbrot si imbatté in questi studi e fotocopiò il disegno che descriveva queste misure. Quel disegno servì al matematico per formulare la teoria dei frattali perché faceva riferimento a qualcosa che noi tutti conosciamo, le coste. Mandelbrot si rese così conto che tutti gli studi effettuati da lui stesso avevano qualcosa in comune, per quanto spaziassero tra discipline completamente differenti. Nel suo libro intitolato "Gli oggetti frattali" pubblicato nel 1975, Mandelbrot afferma l'esistenza di differenti metodi per misurare la dimensione di un frattale, introdotti quando il matematico si cimentò con la determinazione della lunghezza delle coste della Gran Bretagna.
Per ottenere la dimensione di Hausdorff della costa, in modo euristico, si può scegliere una successione per l'apertura del compasso, che tenda a zero. Allora è possibile rapportare tra loro il numero di passi tra due ampiezze consecutive (dato che il numero di passi del compasso cresce al diminuire dell'apertura, rapportiamo il numero di passi attuale con quello ottenuto nello step precedente). Mandelbrot afferma che la costa è stata modellata nel corso del tempo da molteplici influenze. La situazione si presenta così complicata perché in geomorfologia non si conoscono le leggi che governano queste influenze. Il caso non deve essere sottovalutato nello studio degli oggetti frattali in quanto l'omotetia interna fa sì che il caso abbia precisamente la stessa importanza a qualsiasi scala.
Frattali e Teoria del Caos: La Sensibilità alle Condizioni Iniziali
I frattali possono anche essere associati alla teoria del caos. La fiducia nella scienza, in pieno determinismo, aveva indotto a pensare che, conoscendo tutte le forze che agiscono su un corpo in un certo istante, si poteva prevedere la sua posizione negli istanti successivi. In realtà non tutto è determinabile. Piccole incertezze, come piccoli errori di misura che entrano nei calcoli, si propagano con effetti che, pur essendo prevedibili a breve termine, sono imprevedibili a lungo andare. Questo fenomeno è noto come “Effetto farfalla”: “Può un battito d'ali di una farfalla a Tokyo, provocare una tempesta a New York?” Nei sistemi caratterizzati da dinamiche caotiche, ogni piccola incertezza nella condizione iniziale fa perdere ogni prevedibilità al passare di un tempo sufficientemente lungo.
I frattali si incontrano nello studio dei sistemi dinamici e vengono descritti da funzioni ricorsive. Essi danno la possibilità di affrontare problemi che la matematica tradizionale faceva fatica a comprendere e risolvere. Con la scoperta del loro funzionamento si è iniziato a descrivere l'architettura geometrica che spesso si riproduce nella natura. La teoria del caos studia come alcuni sistemi complessi, tra cui il clima o il battito del cuore, siano estremamente sensibili alle condizioni iniziali, generando conseguenze imprevedibili a fronte di variazioni irrilevanti dei parametri iniziali. Ciò può condurre alla formazione dei cosiddetti attrattori strani: concetti fondamentali nella teoria del caos, di cui i frattali spesso forniscono una rappresentazione grafica.
Applicazioni e Fascino dei Frattali: Dall'Arte alla Scienza di Frontiera
Oltre al loro fascino estetico, i frattali trovano applicazioni in vari campi, espandendo le frontiere della conoscenza e della creatività umana. Essi servono a calcolare, a descrivere la natura ed i fenomeni: in poche parole a descrivere e simulare la natura.
Grafica Computerizzata: Vengono utilizzati in grafica computerizzata per generare paesaggi naturali e forme complesse. L’uso dei frattali in computer grafica ha aperto nuove frontiere artistiche, permettendo di creare montagne realistiche, coste intricate e nuvole dettagliate con algoritmi relativamente semplici.
Medicina e Biologia Computazionale: Nella medicina e nella biologia computazionale, i frattali sono utilizzati per modellizzare strutture biologiche complesse, come le ramificazioni dei vasi sanguigni, la struttura dei polmoni o la crescita di tessuti, offrendo nuove prospettive per la comprensione delle malattie e lo sviluppo di trattamenti.
Fisica dei Frattali: La fisica dei frattali studia le proprietà fisiche degli oggetti frattali, come la conduttività, la resistenza o la propagazione di onde attraverso strutture frattali, fornendo strumenti per analizzare materiali e fenomeni complessi.
Quantum Fractals: La ricerca si è estesa ai “Quantum Fractals”, esplorando l’applicazione della geometria frattale alla meccanica quantistica, un campo che promette di rivelare nuove connessioni tra le scale macroscopiche e quelle subatomiche.
Arte Digitale e Fotografia: Artisti digitali sfruttano la potenza dei frattali per creare opere d’arte uniche e affascinanti. Le immagini generative offrono una gamma infinita di combinazioni di colore e forma, permettendo agli artisti di esprimere la loro creatività attraverso la matematica. Anche alcuni fotografi utilizzano la geometria frattale come elemento guida nella composizione delle loro immagini, trovando armonia nelle strutture autosimili presenti nella natura o create artificialmente.
I frattali possono essere studiati con l'ausilio di un immaginario duplicatore di figure: la fotocopiatrice a riduzioni, una macchina metaforica ideata da John E. Hubbard. Le lenti possono essere predisposte secondo diversi fattori di riduzione e le immagini ridotte possono essere collocate in qualsiasi posizione, consentendo di visualizzare il processo iterativo alla base della loro formazione.
La Storia dei Frattali: Da Mostri Matematici a Strumenti Rivoluzionari
Nel corso della storia molti matematici sono arrivati alle loro scoperte inaspettatamente. Fu Benoit Mandelbrot che per primo formalizzò le proprietà di queste figure, prima di lui considerate degli oggetti eccezionali, “mostri matematici”. Mandelbrot, il matematico polacco e naturalizzato francese, è universalmente riconosciuto come il padre della geometria frattale. Fu lui infatti che per primo formalizzò le proprietà di queste figure. Il termine frattale venne coniato nel 1975 da Benoît Mandelbrot nel libro Les Objets Fractals: Forme, Hasard et Dimension per descrivere alcuni comportamenti matematici che sembravano avere un comportamento "caotico". Il nome deriva dal latino fractus (rotto, spezzato), così come il termine frazione; infatti le immagini frattali sono considerate dalla matematica oggetti di dimensione anche non intera.
Mandelbrot stesso afferma di essere arrivato alle sue scoperte per puro caso. Un giorno egli si trovò nella biblioteca dell'IBM dove molti libri che nessuno aveva mai letto stavano per essere spediti al macero. Benoit aprì una rivista a caso e lesse il nome del meteorologo Lewis Fry Richardson. Questo nome era già noto al matematico polacco per gli studi che stava effettuando sulla teoria della turbolenza.
Oltre a Mandelbrot, anche altri matematici del secolo scorso, come Hilbert o Cantor, ne descrissero le strutture, gettando le basi per le successive formalizzazioni. Il lavoro di Gaston Maurice Julia, con la sua teoria sui frattali quadratici e gli insiemi di Julia, è un altro pilastro fondamentale nella storia dei frattali.
I frattali, affascinanti strutture geometriche, aprono uno sguardo profondo sulla connessione tra matematica, natura e creatività umana. La loro presenza in una vasta gamma di discipline, dall’ambito biologico a quello matematico e artistico, testimonia della loro rilevanza e bellezza intrinseca.
Frattali Aleatori: Quando il Caso Modella le Forme
I frattali finora esaminati sono spesso deterministici, generati da regole precise e ripetitive. Benché i processi aleatori, come per esempio il lancio di un dado, possano produrre immagini frattali, essi non hanno alcun effetto sulla forma frattale finale in questi casi. La situazione è ben diversa per un'altra classe di frattali, i cosiddetti frattali aleatori. Questi incorporano la casualità nel loro processo di generazione, dando origine a forme che, pur mantenendo proprietà frattali, presentano una variabilità intrinseca.
Si immagini un metodo per generare una superficie frattale: i punti medi di ciascun lato di un triangolo sono collegati tra loro e il triangolo è così diviso in quattro triangoli più piccoli. Ciascun punto medio è poi alzato o abbassato di una quantità scelta a caso. Lo stesso procedimento è applicato a ciascuno dei triangoli più piccoli e il processo è ripetuto all'infinito. All'aumentare del numero delle iterazioni, comincia a formarsi una superficie sempre più ricca di particolari. Per un modello di una superficie relativamente liscia, le trasformazioni usate dovrebbero prevedere una regola per cui gli spostamenti dei punti medi diventino piccolissimi già dopo poche iterazioni.
Questo metodo per costruire superfici ha molte applicazioni. È stato impiegato per ottenere modelli dell'erosione del suolo e per analizzare le registrazioni sismiche al fine di capire i cambiamenti nelle zone di faglia. Questo concetto è stato usato da Richard E. Voss, collega di Mandelbrot al Thomas J. Watson Research Center dell'IBM, per generare paesaggi realistici in computer grafica e per simulare fenomeni naturali complessi, dimostrando come il caso e la geometria frattale possano lavorare insieme per descrivere la realtà.
