La Funzione della Terza Biella e la Gestione dello Sbiellamento nel Motore Yamaha TMax 500

Il Yamaha TMax 500 si è affermato come un punto di riferimento nel panorama degli scooter sportivi, apprezzato per le sue prestazioni, l'agilità e l'affidabilità. Tuttavia, come ogni componente meccanico soggetto a usura e stress, anche il suo sofisticato motore bicilindrico può manifestare problematiche significative, tra cui il temuto "sbiellamento". Questa condizione, che riguarda le bielle e l'albero motore, può portare a guasti seri e richiedere interventi di riparazione complessi o, in casi estremi, la sostituzione dell'intero propulsore.

Comprendere la meccanica interna del TMax 500, in particolare il ruolo delle bielle e dell'albero motore, è fondamentale sia per la diagnosi precoce dei problemi sia per valutare le soluzioni più efficaci. L'architettura specifica di questo motore include, infatti, non solo le due bielle "attive" che trasmettono la potenza dai pistoni all'albero, ma anche una "terza biella passiva" o un sistema equivalente, la cui funzione è legata all'equilibrio delle masse rotanti per ridurre le vibrazioni. La comprensione di queste dinamiche è cruciale per affrontare efficacemente le sfide che possono sorgere.

Comprendere la Biella e la sua Funzione nel Motore del Yamaha TMax 500

La biella è un componente vitale del motore a combustione interna, fungendo da collegamento meccanico tra il pistone e l'albero motore. La sua funzione principale è trasformare il moto rettilineo alternato del pistone, generato dalla combustione, in moto rotatorio dell'albero motore, che a sua volta trasmette la potenza alle ruote. Data l'elevata sollecitazione a cui è sottoposta durante il funzionamento del motore, la biella deve essere progettata per resistere a forze di compressione, trazione e flessione estreme, oltre a tollerare cicli ripetuti di stress termico.

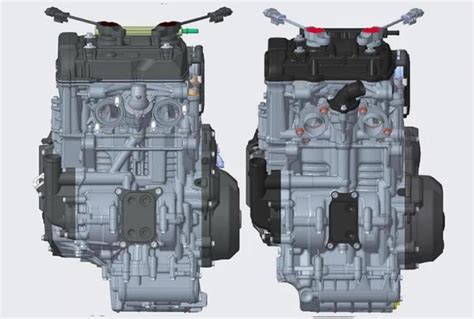

Nel motore bicilindrico del Yamaha TMax 500, sono presenti due bielle principali che collegano i rispettivi pistoni all'albero motore. Questi motori sono configurati per massimizzare le prestazioni e la fluidità di erogazione, ma la loro natura bicilindrica introduce anche sfide in termini di bilanciamento delle masse.

La "Terza Biella Passiva": Funzione e Possibilità di Eliminazione

Il concetto di "terza biella passiva" nel motore del TMax 500 si riferisce a un elemento di bilanciamento progettato per mitigare le vibrazioni intrinseche di un motore bicilindrico parallelo. Sebbene non sia una biella nel senso tradizionale di componente che trasmette potenza, il suo ruolo è cruciale per la fluidità di marcia e il comfort. Questo sistema lavora per compensare le forze d'inerzia che si generano durante il movimento dei pistoni e delle bielle principali, garantendo un funzionamento più regolare del propulsore.

Il contrapeso di bilanciamento, spesso menzionato in contesti di elaborazione, è una soluzione avanzata specificamente progettata per eliminare la terza biella passiva presente nel motore del Tmax. Questa modifica consente di ridurre il peso complessivo delle masse rotanti e le perdite meccaniche associate al sistema di bilanciamento originale, migliorando significativamente l’efficienza complessiva del motore e aumentando la sua reattività. Perché scegliere il contrapeso di bilanciamento? Questo componente migliora la risposta del motore, riduce le masse rotanti e assicura un funzionamento fluido e affidabile, rappresentando una soluzione tecnica indispensabile per chi vuole ottimizzare il proprio Tmax.

L'eliminazione di questo componente non è priva di implicazioni e richiede una riprogettazione accurata del bilanciamento dell'albero motore per evitare un aumento eccessivo delle vibrazioni. Tuttavia, se eseguita correttamente, la modifica può portare a:

• Riduzione del peso: Minor massa rotante si traduce in una maggiore prontezza del motore nel salire di giri.
• Minori perdite meccaniche: L'eliminazione di un componente in movimento riduce gli attriti interni e, di conseguenza, le dispersioni di energia.
• Miglioramento dell'efficienza: Una maggiore percentuale della potenza generata viene effettivamente trasmessa alla ruota.
• Aumento della reattività: Il motore risponde più prontamente agli input dell'acceleratore.
• Funzionamento più fluido e affidabile: Con un bilanciamento ottimizzato, anche senza la biella passiva, le vibrazioni possono essere contenute, garantendo un'esperienza di guida superiore.

Sintomi e Diagnosi di uno Sbiellamento nel TMax 500

Quando si parla di "sbiellamento", si intende un guasto che interessa una o più bielle, solitamente a causa dell'usura dei cuscinetti (bronzine) di biella o del perno di manovella sull'albero motore. Le conseguenze possono essere devastanti per il propulsore. Un'esperienza comune riportata dagli utenti di TMax è quella di sentire un rumore anomalo, "tipo di rottura di qualcosa", mentre si percorre l'autostrada a velocità moderata, come 80 km/h. Questo è un chiaro segnale di un problema meccanico interno.

Nel caso specifico, un utente ha riferito che il meccanico ha diagnosticato che "la terza biella è andata", suggerendo la ricerca di un motore di ricambio. Tuttavia, il comportamento del mezzo è stato peculiare: lo scooter accendeva e il motore girava lo stesso, con qualche rumore, per circa 5 minuti prima di spegnersi e non ripartire più. Un dettaglio interessante è che, una volta raffreddato, dopo circa un'ora, ripartiva normalmente. Il rumore di battito si manifestava in particolare a circa 4000 giri quando si accelerava, e si riuscivano a percorrere al massimo 2 km prima che si spegnesse di nuovo. Il quadro strumenti rimaneva acceso e il motorino di avviamento girava, ma il motore non partiva.

È Normale che un Motore "Sbiellato" Gira per Qualche Minuto?

La domanda sorge spontanea: è normale che, essendo sbiellato, il motore si accenda e giri per qualche minuto? Oppure potrebbero esserci altre cause? Senza un'analisi diretta, è molto complicato dare un parere definitivo. Tuttavia, il comportamento descritto suggerisce una situazione più complessa di un semplice sbiellamento completo e istantaneo. Se c'è compressione e la benzina arriva, un motore con un problema alla biella, soprattutto se grave, non dovrebbe spegnersi e poi ripartire. In genere, un sbiellamento severo porta all'immediato "inchiodamento" del motore, ovvero il blocco totale per grippaggio o rottura strutturale.

Il fatto che il motore si spenga dopo poco tempo e riparta a freddo, suggerisce che il problema potrebbe essere legato a un insieme di fattori che peggiorano con l'aumento della temperatura e dello stress meccanico. Questi potrebbero includere:

• Surriscaldamento locale: Una biella che ha preso "gioco" (eccessivo gioco tra perno e bronzina) genera attrito e calore. Questo calore eccessivo può portare a dilatazioni anomale che bloccano ulteriormente il movimento o compromettono la lubrificazione, causando il grippaggio parziale o l'interruzione del funzionamento.
• Problemi di lubrificazione: Il gioco eccessivo può alterare i passaggi dell'olio, impedendone la corretta distribuzione in punti critici, specialmente a caldo.
• Filtro dell'olio o pompa dell'olio intasati/danneggiati: Una pressione dell'olio insufficiente può esacerbare il problema della biella.
• Problemi di alimentazione o accensione secondari: Sebbene il rumore indichi un problema meccanico, il comportamento di spegnimento e ripartenza a freddo potrebbe anche celare problemi concomitanti che, in condizioni di stress termico e meccanico, si manifestano pienamente.

Il rumore di battito, soprattutto sotto sforzo a determinati regimi (4000 giri nel caso menzionato), è un sintomo classico di un problema alla biella o al cuscinetto di biella. Questo rumore è spesso descritto come un "rumore di ferraglia" e indica un eccessivo gioco tra i componenti.

Implicazioni e Possibili Cause Secondarie dello Sbiellamento

L'origine dello sbiellamento può essere multifattoriale, e spesso è il risultato di una combinazione di usura naturale, manutenzione inadeguata o assemblaggio errato di componenti aftermarket.

Il Dibattito sul Variatore Malossi e l'Overtightening

Un'ipotesi interessante, e oggetto di discussione tra gli esperti, riguarda l'influenza di componenti aftermarket come il variatore Malossi sullo sbiellamento. Alcuni hanno suggerito che un serraggio eccessivo del variatore Malossi potrebbe impedire il passaggio dell'olio, causando indirettamente lo sbiellamento. Questa teoria, tuttavia, è stata confutata da altri esperti, i quali hanno sottolineato che sul lato dell'albero motore dove si monta il variatore, l'olio non passa nel modo inteso per la lubrificazione della biella.

Quando si serra il dado sull'albero, si va a chiudere il piattello guidarulli sullo spinotto, il quale a sua volta va in battuta sulla contropuleggia fissa, che poi va in battuta sull'albero stesso. Il problema potrebbe sorgere, piuttosto, se si montano parecchi distanziali sullo spinotto. In tal caso, si rischierebbe di spostare tutto il gioco assiale dell'albero dalla parte opposta, andando potenzialmente a bloccare il volano sul carter motore. Un blocco del volano o un'eccessiva pressione sull'albero motore potrebbero generare attriti e sollecitazioni anomale, portando a danni indiretti ai cuscinetti di banco o di biella.

È stato notato che Malossi ha successivamente accorciato lo spinotto di 0.5 mm, offrendo un maggiore "campo d'azione". Tuttavia, con questo tipo di variatore, è generalmente consigliabile evitare di montare distanziali aggiuntivi, per prevenire potenziali problemi di allineamento e sollecitazione. Questo sottolinea l'importanza di seguire scrupolosamente le istruzioni di montaggio e di utilizzare componenti compatibili e correttamente dimensionati, specialmente in un motore ad alte prestazioni come quello del TMax 500.

Dati sui Modelli di TMax 500 e usura del motore

Il Yamaha TMax 500 è stato prodotto in diverse versioni nel corso degli anni, con variazioni di potenza e chilometraggio tipiche. Ad esempio, troviamo modelli che vanno dal 2001 al 2012, con chilometraggi che variano ampiamente, da 4.000 km a oltre 150.000 km. La potenza erogata si attesta generalmente tra i 29 kW (39 CV) e i 40 kW (54 CV).

Un TMax del 2006 con 15.000 km che subisce uno sbiellamento è un caso che merita attenzione, in quanto 15.000 km non rappresentano un chilometraggio particolarmente elevato per un guasto così grave, suggerendo che fattori esterni o difetti specifici (come quelli legati a un montaggio non corretto di accessori) possano aver giocato un ruolo cruciale. Al contrario, veicoli con chilometraggi molto più elevati (84.000 km, 110.000 km, 130.000 km o persino 150.000 km) senza problemi gravi indicano la robustezza intrinseca del design del motore quando mantenuto correttamente. La variazione di potenza tra i modelli (ad esempio, 29 kW su un 2001 contro 40 kW su un 2004/2006) indica anche diverse generazioni di motore, ognuna con le proprie caratteristiche e potenziali punti di usura.

Riparazione e Manutenzione Specializzata dell'Albero Motore e delle Bielle

Quando si verifica uno sbiellamento o un altro danno all'albero motore, le opzioni si dividono tra la sostituzione dell'intero motore, come suggerito inizialmente dal meccanico all'utente, e la riparazione mirata dei componenti danneggiati. Quest'ultima opzione, se eseguita da specialisti, può non solo ripristinare la funzionalità ma anche migliorare la durabilità e le prestazioni del propulsore. Le aziende specializzate offrono servizi di alta precisione per l'albero motore e le bielle, essenziali per la longevità e l'affidabilità del motore.

L'Imbiellaggio e la Centratura dell'Albero Motore

Il montaggio di una nuova biella sull’albero motore, comunemente noto come "imbiellaggio", si può rendere necessaria per sostituire la biella installata a causa di usura relazionata al naturale utilizzo del mezzo. Oppure, come nel caso di uno sbiellamento o altre rotture che interessino il complesso biella-albero motore, un intervento di riparazione diventa indispensabile. Questa operazione non si limita alla semplice sostituzione, ma include fasi di precisione critica.

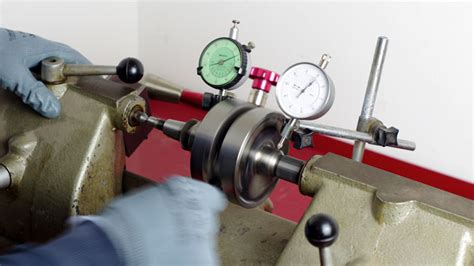

A seguito dello smontaggio della vecchia biella, viene effettuata l’operazione di precisione di centratura dell’albero motore. Questa fase è spesso erroneamente confusa con la bilanciatura, chiamata anche bilanciamento o equilibratura, che è un’operazione di tutt’altra natura e con scopi differenti. La centratura ha come scopo il corretto allineamento delle spalle dell’albero motore, permettendo alla biella di lavorare perfettamente al centro senza inopportuni sfregamenti laterali. Sfregamenti di questo tipo possono verificarsi nel caso di centrature errate e possono portare a gravi danni e rotture durante l’utilizzo del veicolo.

È doveroso segnalare che l’operazione di imbiellaggio e montaggio della biella sull’albero motore con successiva centratura è prerogativa di poche aziende specializzate. Per effettuare il centraggio sono richiesti macchinari specifici e grande esperienza. Per questo motivo, purtroppo, spesso vengono riscontrati alberi motore fortemente disallineati (con centratura errata) provenienti da altre aziende o officine di zona, a causa della mancanza di competenza o attrezzature adeguate. Un preciso montaggio della biella e una puntuale centratura delle spalle dell'albero motore sono garanzie di affidabilità.

Oltre al servizio ordinario di montaggio della nuova biella sull’albero motore, vengono offerti alcuni servizi opzionali che è possibile porre in essere contestualmente all’imbiellaggio e alla centratura. Questi interventi sono volti a ripristinare o riparare ulteriormente l’albero motore e includono:

• Micropallinatura delle spalle dell’albero: Un trattamento superficiale che migliora la resistenza a fatica dei componenti.
• Ripristino delle filettature danneggiate o spezzate: Specificamente quelle relative a volano e trasmissione primaria.
• Ripristino dei riempitivi volume e delle masse di bilanciamento: Per assicurare il corretto funzionamento dell'albero motore nel suo complesso.

I tempi di lavorazione per un tale intervento sono generalmente rapidi, stimati in 2-4 giorni lavorativi per l'imbiellaggio e la centratura standard, con costi che variano in base al tipo di motore (monocilindrico 2T da €59, monocilindrico 4T da €69, e preventivi personalizzati per pluricilindrici). Servizi aggiuntivi come lo smontaggio cuscinetti di banco e anelli bloccati, la micropallinatura, il ripristino filettature o riempitivi, hanno costi supplementari.

La Bilanciatura (Equilibratura) dell'Albero Motore

Nel caso in cui si voglia risolvere un problema di eccessive vibrazioni o si desideri modificare il carattere di erogazione del motore, è possibile intervenire, anche contestualmente alle operazioni di imbiellaggio e centratura, modificando opportunamente la bilanciatura (chiamata anche bilanciamento o equilibratura) dell’albero motore.

La bilanciatura, o equilibratura, desiderata si può ottenere andando ad alleggerire o appesantire opportunamente le spalle dell’albero motore in specifici punti. Questo si realizza mediante foratura e conseguente inserimento di materiale più leggero o più pesante (come bachelite, alluminio o tungsteno a seconda della necessità), asportazione di materiale o sostituzione del perno testa di biella con altro avente differente foratura. Attraverso la combinazione di una o più di queste lavorazioni sarà possibile ottenere il bilanciamento corretto dell’albero motore, al fine di raggiungere un'erogazione desiderata. I benefici di una bilanciatura opportuna e precisa includono minori vibrazioni e una migliore erogazione della potenza. I tempi di lavorazione per la bilanciatura sono più lunghi, tipicamente 2-3 settimane, con un costo indicativo di €149.

Riparazione Perni di Banco

La riparazione dei perni di banco è un altro servizio cruciale per la rigenerazione degli alberi motore, differenziandosi a seconda che si tratti di motori a 2 o 4 tempi.

Per Alberi Motore 2T Consumati

Nei motori a 2 tempi, l’uso continuativo può portare ad un movimento relativo tra i perni di banco dell’albero motore e gli anelli interni dei relativi cuscinetti di banco. Questo fenomeno causa la perdita del corretto centraggio dell’albero motore, che comincerà a lavorare fuori asse, aggravando esponenzialmente il problema. Una forte usura dei relativi perni di banco è la conseguenza diretta. Nel momento in cui l’albero motore lavora fuori asse, anche la biella lavora storta, andando a consumarsi in modo disomogeneo su uno dei due lati di appoggio. Nel caso di presenza di rasamenti, questi possono rompersi rilasciando parti metalliche, o l’intero rasamento stesso, all’interno del motore con gli immaginabili danni del caso.

Gli specialisti sono in grado di intervenire, riparando gli alberi motore pesantemente danneggiati per questa casistica. Viene operata una pre-rettifica dei perni di banco, applicando successivamente un rivestimento di cromo duro ad alto spessore (fino a ben 0.5 mm), e ultimando la lavorazione di riparazione con rettifica centesimale per il ripristino del corretto piantaggio. Questo processo assicura un riporto ad alto spessore anche per alberi motore pesantemente consumati, con un risultato finale che sarà un albero motore riparato ed in condizioni pari, se non addirittura superiori, rispetto al componente nuovo. I tempi di lavorazione sono relazionati alla complessità della riparazione e ai diversi piazzamenti macchina, e si attestano solitamente sulle 3-4 settimane, con un costo di €119 a spalla.

Per Alberi Motore 4T Grippati

Nei motori a 4 tempi, siano essi monocilindrici o pluricilindrici, si può spesso verificare il grippaggio della bronzina di biella, o di banco, che rende l’albero motore stesso inservibile. Per evitare di dover sostituire in toto l’albero motore, con i relativi costi del caso, l'esperienza delle officine specializzate offre la possibilità di ripararlo, ripristinando il corretto gioco tra la bronzina ed il perno di banco. Viene operata una pre-rettifica seguita da riporto in cromo duro ad alto spessore (fino a ben 0.5 mm) e successiva rettifica centesimale finale per il ripristino del corretto piantaggio.

Un vantaggio significativo di questa tecnica è che, dopo l’operazione di riparazione, non sarà necessario andare ad utilizzare bronzine maggiorate; sarà invece possibile riutilizzare le bronzine originali. Anche in questo caso, i benefici includono un riporto ad alto spessore e la capacità di recuperare alberi motore pesantemente consumati, con un risultato finale che riporta il componente a condizioni pari o superiori al nuovo. Anche per i 4 tempi, i tempi di lavorazione sono di 3-4 settimane, con un costo di €449 per l'intervento.

Saldatura a TIG Perni Testa di Biella

Un servizio specifico per gli alberi motore 4T ad alte prestazioni è la saldatura del perno della testa di biella alle spalle dell’albero motore. Questa operazione si rende necessaria per motori sottoposti a elevate sollecitazioni. La saldatura, eseguita con punti di TIG (Tungsten Inert Gas), ha la funzione di irrigidire l’albero motore composito in modo da evitare torsioni e disallineamenti dei perni di banco.

I vantaggi di questa tecnica sono molteplici: maggiore rigidità dell'albero, prevenzione di torsioni e disallineamenti, e un'applicazione specifica per motori 4T ad alte prestazioni. Un aspetto pratico è che la saldatura può essere facilmente rimossa mediante molatura per una successiva sostituzione della biella, qualora fosse necessario. Il tempo di lavorazione per la saldatura a TIG è di circa 1 settimana.

Considerazioni per la Sostituzione o Riparazione del Motore TMax

Di fronte a un guasto grave come uno sbiellamento, la decisione tra sostituire l'intero motore o procedere con una riparazione mirata dei componenti danneggiati è cruciale e dipende da vari fattori, inclusi i costi, il valore del veicolo e la disponibilità di professionisti qualificati.

Valutazione dei Costi e del Valore Residuo

Il consiglio del meccanico di "cercare un motore" è spesso dettato dalla complessità e dal costo potenziale di una riparazione interna, specialmente se l'officina non dispone delle attrezzature o dell'esperienza necessarie per interventi di alta precisione su alberi motore e bielle. Un motore usato può sembrare una soluzione più semplice e rapida, ma comporta rischi legati alla sua storia pregressa e alle sue condizioni reali.

D'altra parte, i servizi di riparazione specializzata, sebbene richiedano un investimento iniziale, offrono la garanzia di un componente rigenerato e spesso migliorato rispetto all'originale. Consideriamo i costi medi di alcune riparazioni: l'imbiellaggio e centratura possono partire da circa €60-€70, la bilanciatura da €150, e riparazioni più complesse come il riporto in cromo duro sui perni di banco possono arrivare a €120 per spalla o €450 per alberi motore 4T grippati. A questi si aggiungono i costi per smontaggio e rimontaggio del motore.

Per un TMax 500, con modelli che variano dal 2001 al 2012 e che possono avere un valore di mercato variabile (a seconda di anno, chilometraggio e stato generale), una riparazione approfondita potrebbe essere economicamente vantaggiosa, specialmente per esemplari ben conservati o per i quali il proprietario desidera mantenere l'originalità e la piena efficienza. Per esempio, un TMax con 40.000 km o 60.000 km in buone condizioni generali potrebbe giustificare un investimento in una riparazione di qualità, mentre per un veicolo con 150.000 km o in condizioni peggiori, la sostituzione con un motore usato in buone condizioni potrebbe essere una scelta più pragmatica.

È fondamentale ottenere preventivi dettagliati sia per la sostituzione che per la riparazione, considerando non solo il prezzo del componente o del servizio, ma anche i tempi di fermo macchina e la garanzia sul lavoro svolto.

L'Importanza della Competenza Specializzata

Come evidenziato, operazioni come la centratura dell'albero motore e la riparazione dei perni di banco richiedono macchinari specifici e una grande esperienza. Questo aspetto è cruciale per la credibilità e la durata della riparazione. Le aziende che offrono questi servizi spesso si distinguono per un elevato numero di recensioni a 5 stelle da parte di clienti soddisfatti, a testimonianza della qualità del loro lavoro. La possibilità di usufruire di servizi di ritiro e riconsegna a domicilio tramite corriere espresso annulla le distanze, rendendo accessibili queste competenze specializzate a un pubblico più vasto.

Aspetti Tecnici e Normative per le Modifiche al TMax

Oltre alla riparazione di guasti, il TMax 500 è anche oggetto di numerose modifiche volte a migliorarne le prestazioni e l'estetica. Alcune di queste modifiche, come l'eliminazione della terza biella passiva o la bilanciatura dell'albero motore, sono interventi tecnici profondi che toccano il cuore del propulsore. È importante conoscere le normative e le linee guida, soprattutto se si intende utilizzare il veicolo in contesti agonistici o semplicemente per assicurarsi che le modifiche siano sicure e legali per l'uso stradale.

Le regole per le modifiche ai motori, spesso dettate da regolamenti di categoria o da principi di buona tecnica, stabiliscono chiari limiti e opportunità. Nel contesto del TMax, possiamo riassumere alcuni punti chiave:

• Albero Motore: L’albero motore deve essere l’originale Yamaha. Tuttavia, è possibile fare qualsiasi lavorazione su di esso. Questa flessibilità permette interventi come l'imbiellaggio, la centratura, la bilanciatura, la riparazione dei perni di banco e persino la saldatura a TIG dei perni di testa di biella, purché si parta dal componente originale. Questa regola è ciò che abilita le complesse riparazioni e le modifiche prestazionali discusse in precedenza.
• Gruppo Termico: È consentito l'utilizzo del gruppo termico originale o di uno aftermarket derivato dal T-Max, offrendo opzioni per l'aumento di cilindrata o l'ottimizzazione delle prestazioni.
• Elettronica: La centralina elettronica (ECU) deve essere l’originale Yamaha. Tuttavia, è consentito modificare la mappatura interna della centralina o utilizzare un modulo aggiuntivo. Questo permette di affinare l'erogazione, ottimizzare l'iniezione e l'accensione in base alle modifiche meccaniche apportate (come l'eliminazione della biella passiva o l'installazione di uno scarico sportivo).
• Interasse: L’interasse del veicolo non deve essere in alcun modo modificato o variato rispetto a quello di serie, garantendo che le caratteristiche geometriche fondamentali del telaio rimangano inalterate per motivi di sicurezza e stabilità.
• Carene: È possibile montare carene aftermarket, purché mantengano la linea originale del T-Max. Questo consente personalizzazioni estetiche senza alterare la riconoscibilità del modello.

Queste direttive forniscono un quadro entro cui i proprietari di TMax e i preparatori possono operare, bilanciando l'esigenza di miglioramento con il mantenimento di standard tecnici e di sicurezza.
