La progettazione di un impianto aeraulico richiede una comprensione rigorosa della fluidodinamica applicata, specialmente quando si passa dalla teoria dei fluidi ideali alla realtà operativa, dove le dissipazioni energetiche diventano il parametro dominante per la scelta dei ventilatori. La perdita di carico, definibile come una dissipazione di energia che si oppone al moto impresso al fluido, è il cuore della progettazione aeraulica.
Il fondamento teorico: il trinomio di Bernoulli
Il comportamento di un fluido in un condotto è descritto dal trinomio di Bernoulli. In condizioni ideali, ogni fluido mantiene costante la somma delle sue componenti in qualunque punto del percorso: pressione statica (P), pressione geodetica (ρgh) e pressione dinamica (1/2ρv²). Tuttavia, nella pratica impiantistica, le differenze di pressione relative alla quota (pressione geodetica) sono solitamente trascurabili.
Il mondo reale introduce un termine correttivo, il delta H (ΔH), che rappresenta la dissipazione di energia dovuta agli attriti interni e alle variazioni geometriche. L’equazione applicata tra due punti (1 e 2) di un tracciato reale si esprime come:
(P₁ + 1/2ρv₁²) = (P₂ + 1/2ρv₂²) + ΔH
Da questa formula isoliamo le perdite di carico ΔH, che rappresentano l’energia totale che il ventilatore deve fornire al fluido per mantenere il moto richiesto. Non calcolare correttamente questo valore significa sovradimensionare o sottodimensionare l'impianto, portando a inefficienze economiche e prestazionali.
Tipologie di dissipazione energetica
Il calcolo delle perdite di carico si suddivide in due categorie fondamentali:
- Perdite di carico distribuite: correlate ai tratti rettilinei, dipendenti dalla natura del fluido, dalla velocità media, dalle dimensioni della condotta, dalla rugosità della parete interna e dalla lunghezza del tratto.
- Perdite di carico localizzate (o concentrate): legate a variazioni di dimensione, curve o cambiamenti di direzione.
Approfondimento sulle perdite localizzate: il metodo ASHRAE
Per quanto concerne il calcolo delle perdite localizzate (es. una curva a 90°), il metodo ASHRAE suggerisce l'equazione: ΔP = K * (V²ρ/2). Il coefficiente K è il coefficiente caratteristico del pezzo speciale. La confusione spesso nasce dall'interpretazione dei tabulati: i parametri X e Y che si trovano nei manuali ASHRAE indicano spesso i rapporti geometrici (ad esempio raggio di curvatura su diametro R/D) o fattori di forma che definiscono la configurazione specifica della turbolenza generata dall'ostacolo.
La scelta errata di K, o una comprensione imprecisa della geometria del pezzo (curva stampata vs. a spicchi), è la causa principale degli scostamenti tra calcolo teorico e riscontro pratico.
Come calcolare le Perdite di Carico Distribuite?
Procedura di calcolo matematico: i 4 step fondamentali
Per un dimensionamento preciso, è necessario seguire un approccio algoritmico suddiviso in fasi, evitando l'eccessiva semplificazione dei grafici preliminari.
1. Definizione della velocità
La velocità dell'aria (v) si ottiene dividendo la portata (Q) per la sezione (A). Ricordando che Q è solitamente in m³/h, è necessario convertire il dato: v [m/s] = Q [m³/h] / (3600 * A [m²]). Questo calcolo deve essere ripetuto per ogni variazione di sezione o confluenza.
2. Calcolo del numero di Reynolds
Il numero di Reynolds (Re) determina il regime di moto: laminare (Re < 2000), transizione (2000 < Re < 10000) o turbolento (Re > 10000). La formula è Re = (v * D) / ν, dove ν è la viscosità cinematica. In condotti non circolari, si utilizza il diametro equivalente (o idraulico) calcolato come: D = 4 * A / Perimetro bagnato.
3. Calcolo delle perdite distribuite (Fattore di attrito)

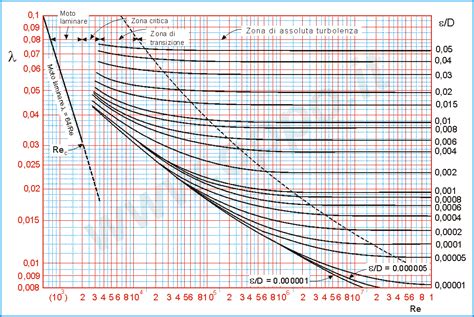

La formula di Darcy-Weisbach per le perdite distribuite è ΔP = λ * (l / D) * (ρv²/2), dove λ è il fattore di attrito. Il valore di λ si ricava dal diagramma di Moody incrociando il numero di Reynolds con la scabrezza relativa (ε/D). La scabrezza assoluta (ε) dipende dal materiale: i canali lisci in plastica presentano valori prossimi a 0-0,02 mm, mentre l'acciaio zincato si attesta tra 0,02 e 0,05 mm.
4. Calcolo delle perdite concentrate
Una volta note le perdite distribuite, si sommano le perdite localizzate. Oltre alla formula ASHRAE basata su K, è possibile utilizzare il metodo della "lunghezza equivalente", che associa ad ogni pezzo speciale (curva, braga, serranda) una lunghezza fittizia di condotto rettilineo, permettendo di trattare le perdite concentrate come se fossero distribuite.

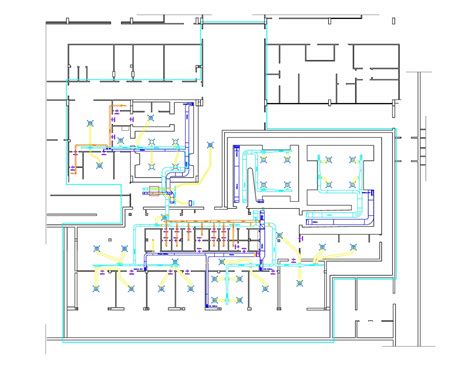

Metodologie di dimensionamento del tracciato
Una volta calcolate le perdite di ogni ramo, si procede al dimensionamento dell'intera rete secondo tre logiche principali:
- Riduzione di velocità: Si stabilisce una velocità iniziale a valle del ventilatore, riducendola progressivamente. È un metodo complesso che richiede notevole esperienza e spesso l'uso di serrande di taratura.
- Perdita di carico costante: Si dimensiona la rete mantenendo costante la caduta di pressione per metro lineare. È il metodo più diffuso, efficace per bilanciare diramazioni simmetriche, ma può richiedere tarature puntuali per le diramazioni asimmetriche.
- Recupero di pressione statica: Tecnica avanzata che sfrutta la conversione della pressione dinamica in statica attraverso la riduzione della velocità in corrispondenza delle diramazioni.
L'attenzione alla corretta interpretazione dei coefficienti di resistenza localizzata (ζ) è ciò che separa una stima approssimativa da un progetto aeraulico professionale. Nelle applicazioni in cui il numero di Reynolds è molto alto, il fattore λ tende a stabilizzarsi, ma è sempre necessario iterare il calcolo (confrontando il λ ipotizzato con quello calcolato) finché la differenza tra i due non scende sotto la soglia critica del 2%.
