Dispositivi per la Rilevazione del Battito Fetale ad Ultrasuoni: Caratteristiche Tecniche e Informazioni Essenziali

Quando una nuova vita sta per venire al mondo, sono necessari tanti controlli e tanta attenzione, di monitoraggio ed assistenza, anche psicologica. Il rilevamento del battito cardiaco fetale è fondamentale durante il periodo di gravidanza sia a livello medico che di serenità materna. Il battito cardiaco, infatti, è uno dei segni vitali basali più importanti non soltanto per gli adulti ma anche per i bambini, e lo stato di salute di un feto si misura soprattutto da questo indicatore cruciale. La salute psicofisica e l'integrità della madre, soprattutto dal punto di vista dell'ansia, può giocare però un ruolo negativo che potrebbe andare ad incidere sulla salute del feto. Per questo motivo, la possibilità di monitorare il battito cardiaco del proprio bambino offre una maggiore tranquillità alle future mamme, permettendo loro di vivere la gravidanza con più serenità.

I cosiddetti "Fetal Heart Monitor" sono dispositivi progettati proprio per questo scopo. Si tratta di apparecchi portatili, basati su un trasduttore ad ultrasuoni, che rilevano il battito fetale. Questi strumenti sono facilmente acquistabili online e rappresentano un supporto prezioso, se utilizzati con consapevolezza e sotto la guida medica. Il Doppler fetale a ultrasuoni è un dispositivo che permette alle future mamme di misurare e ascoltare il battito cardiaco del loro bambino.

Il Principio di Funzionamento: L'Effetto Doppler e gli Ultrasuoni

I dispositivi più diffusi ed efficienti per la rilevazione del battito fetale sono basati sull'Effetto Doppler. Questa tecnologia impiega onde sonore ad alta frequenza, gli ultrasuoni, per individuare il movimento del sangue e del cuore del feto. I dispositivi utilizzati per rilevare il battito cardiaco del feto sono realizzati principalmente con questa tecnologia.

Il principio si basa sull'emissione di un fascio di ultrasuoni che, una volta raggiunto il cuore del feto, viene riflesso e torna al dispositivo. A causa del movimento del cuore, la frequenza delle onde riflesse subisce una variazione rispetto a quella delle onde emesse. Questa variazione di frequenza, nota come "spostamento Doppler", viene rilevata dal trasduttore del dispositivo. L'uso dell'Effetto Doppler produce un suono udibile, grazie ad un apparato audio dedicato che "interpreta" il battito cardiaco, convertendo lo spostamento di frequenza in un segnale acustico. Attraverso l'addome della donna incinta, il dispositivo amplia i segnali e li trasmette in cuffia o attraverso un altoparlante integrato.

Il Doppler fetale utilizza la tecnologia ad ultrasuoni e permette di sentire il battito del feto a casa a partire dalla sedicesima settimana di gravidanza. È importante sottolineare che per un corretto utilizzo di questi apparecchi, è richiesto un gel per ultrasuoni (spesso non incluso nella confezione) che deve essere applicato sull'addome per facilitare la trasmissione delle onde sonore e migliorare la chiarezza del segnale.

Caratteristiche Tecniche e Funzionalità dei Rilevatori di Battito Fetale

I moderni rilevatori di battito fetale ad ultrasuoni sono progettati per rendere pratico e semplice l'utilizzo, mantenendo al contempo un elevato livello di qualità delle prestazioni. Questi dispositivi, come il Rilevatore di Battito Fetale JPD-100E, si presentano come doppler fetali professionali, leggeri e portatili, specificamente progettati per rilevare i battiti cardiaci del feto a partire dalla 16ª settimana di gestazione.

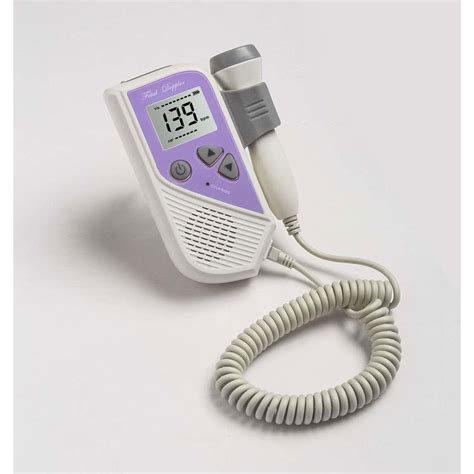

Il Sonotrax Pro, un Doppler ad ultrasuoni avanzato, è un esempio di dispositivo ideale per il monitoraggio del battito cardiaco fetale, progettato sia per un utilizzo professionale che domestico. Questo dispositivo è compatto, ergonomico e versatile, con un design intuitivo che lo rende facile da utilizzare anche per chi non è esperto. Le sonde intercambiabili, completamente impermeabili, e lo spegnimento automatico aggiungono praticità e longevità al prodotto.

Ecco un'analisi approfondita delle caratteristiche tecniche che si possono riscontrare in questi strumenti:

Display e Visualizzazione dei Dati

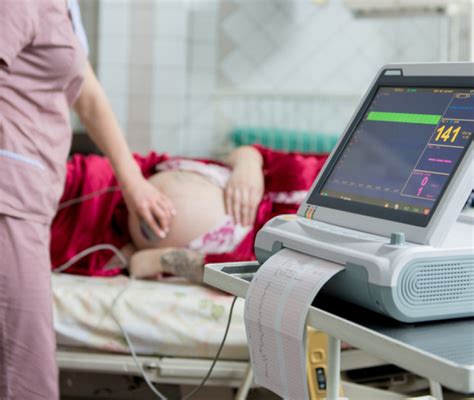

La maggior parte dei Doppler fetali è dotata di un display per visualizzare i dati rilevati. Attraverso il display è possibile visualizzare il valore della frequenza cardiaca, mentre l'altoparlante rende perfettamente udibili i segnali fetali. Alcuni modelli sono in grado di mostrare anche l'heart rate, cioè il numero di battiti al minuto.

• Display LCD: Molti modelli, come il Sonotrax Pro, presentano uno schermo LCD da 45x25 mm ad alta visibilità, ideale per visualizzare i battiti cardiaci in modo preciso.

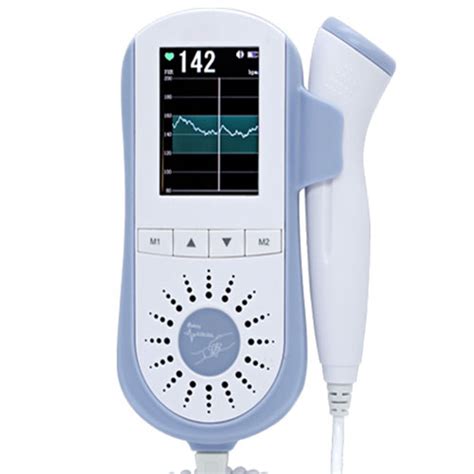

• Display TFT: Altri dispositivi più avanzati possono integrare uno schermo TFT da 2,4 pollici, visibile in tutte le condizioni di illuminazione, garantendo una leggibilità ottimale in diversi ambienti.
• Retroilluminazione: Per migliorare la visibilità in ambienti poco illuminati, lo schermo è spesso retroilluminato.
• Visualizzazione FHR (Fetal Heart Rate): È una funzionalità chiave che mostra chiaramente il battito fetale. Il formato di visualizzazione tipico è a 3 cifre, consentendo una lettura rapida e intuitiva.
• Indicatore di Qualità del Segnale: Alcuni dispositivi offrono un indicatore che informa sulla qualità del segnale rilevato, aiutando l'utente a trovare la posizione migliore per un ascolto chiaro.

Prestazioni di Rilevazione del Battito Cardiaco

La precisione nella rilevazione del battito è fondamentale.

• Intervallo di Misurazione del Battito Cardiaco: I dispositivi sono progettati per rilevare un ampio spettro di battiti. Ad esempio, il Sonotrax Pro ha un battito riconoscibile che va da 50 a 210 bpm (battiti per minuto), mentre altri modelli possono avere un intervallo da 50 a 240 bpm. Questo ampio intervallo assicura la copertura delle variazioni fisiologiche del battito fetale.
• Risoluzione: La risoluzione della misurazione è di solito di 1 bpm, garantendo misurazioni dettagliate e accurate della frequenza cardiaca fetale.
• Precisione: La precisione tipica è di ± 1% o ± 1 bpm, a testimonianza dell'affidabilità dello strumento.
• Sensore ad Alta Sensibilità: Un sensore di larghezza del fascio ad alta sensibilità è integrato per una lettura affidabile durante la gravidanza, contribuendo alla chiarezza del segnale.
• Sensibilità Piena: La piena sensibilità può essere superiore a 90dB a 200mm dalla superficie della sonda, indicando una notevole capacità di rilevazione.
• Area Effettiva dei Componenti Sensibili: L'area effettiva dei componenti sensibili del trasduttore ad ultrasuoni è di circa 157mm² ± 10%, un parametro che incide sull'efficienza della rilevazione.

Sonde e Frequenze Ultrasuoni

Le sonde sono un componente cruciale per l'emissione e la ricezione degli ultrasuoni.

• Frequenza degli Ultrasuoni: I dispositivi operano generalmente a frequenze specifiche. Il doppler è fornito con una sonda impermeabile 2Mhz, e altri modelli possono lavorare a 2,0 MHz o 2,5 MHz, con una deviazione inferiore al 5%. Queste frequenze sono ottimizzate per penetrare i tessuti materni e raggiungere il feto in sicurezza.
• Sonda Intercambiabile: La possibilità di avere sonde intercambiabili è un vantaggio significativo, permettendo di scegliere quella più adatta alle proprie esigenze o di sostituirla in caso di usura. Il Sonotrax Pro, ad esempio, offre questa flessibilità.
• Autoriconoscimento Sonde: Una funzionalità avanzata presente in alcuni modelli, come il Sonotrax Pro, è l'autoriconoscimento delle sonde collegate, semplificando ulteriormente l’utilizzo.
• Sonda Impermeabile: Le sonde sono spesso impermeabili, rendendole facili da pulire e mantenere in condizioni ottimali, garantendo igiene e durabilità.

Gestione Audio

La qualità dell'output audio è essenziale per un'esperienza utente soddisfacente.

• Campionamento Audio: La frequenza di campionamento audio, come 4 KHz / 8 KHz nel caso del Sonotrax Pro, garantisce una buona qualità audio del battito cardiaco, rendendolo chiaro e distinto.
• Potenza Audio: La potenza audio può essere di circa 0,5 W per l'altoparlante integrato.
• Larghezza di Banda Audio: La larghezza di banda audio può variare da 1,25-250 Hz, con una potenza di 100 mW per cuffie stereo da 32 ohm.
• Altoparlante Integrato: I dispositivi dispongono di un altoparlante integrato con regolazione del volume, permettendo di ascoltare il battito anche senza cuffie.
• Compatibilità con Cuffie/Altoparlanti Esterni: È spesso possibile collegare auricolari (come quello incluso in alcune confezioni) o altoparlanti esterni per un ascolto più privato o condiviso.
• Riduzione delle Interferenze Ambientali: La tecnologia avanzata include la riduzione delle interferenze ambientali per ascoltare in modo nitido i battiti del feto, garantendo un suono ad alta affidabilità.

Alimentazione e Gestione Energetica

La portabilità e l'autonomia sono aspetti fondamentali per un dispositivo pensato anche per l'uso domestico.

• Alimentazione a Batteria: I dispositivi funzionano tipicamente con batterie normali o ricaricabili, come 3xAAA 1.5V Alcaline (spesso incluse), garantendo una lunga durata e la possibilità di utilizzo ovunque.
• Indicatore di Batteria Scarica: Una funzionalità utile, come nell'Sonotrax Pro, è l'indicatore di batteria scarica, che avvisa l'utente, evitando malfunzionamenti improvvisi.
• Gestione Avanzata del Consumo: Una gestione avanzata del consumo contribuisce a una maggiore durata della batteria.
• Spegnimento Automatico: Per risparmiare energia e aumentare la durata della batteria, il dispositivo si spegne automaticamente dopo un periodo di inattività, ad esempio 1 minuto (Sonotrax Pro) o 2 minuti (altri modelli).

Dimensioni e Design

Il design compatto ed ergonomico è un beneficio chiave.

• Dimensioni e Peso: I rilevatori di battito fetale sono generalmente molto compatti e leggeri. Ad esempio, il Sonotrax Pro ha dimensioni di L: 8,5 cm x P: 3,2 cm x H: 13,8 cm e un peso di 290 g (con batterie), mentre un altro modello descritto ha dimensioni di 128 x 96 X 28 mm e un peso di 135,5 g. Questo rende il dispositivo facile da maneggiare e comodo da trasportare ovunque.
• Design Elegante e Compatto: Un design elegante e compatto lo rende portatile e conveniente per uso domestico.
• Struttura Unica: Alcuni modelli si presentano come un pezzo unico composto da un supporto e una sonda, ottimizzando la praticità d'uso.

Funzionalità Avanzate e Innovative

L'evoluzione tecnologica ha portato all'integrazione di funzioni sempre più sofisticate.

• Tecnologia di Elaborazione Digitale del Segnale (DSP): La tecnologia avanzata di elaborazione digitale del segnale (DSP) è applicata al calcolo in tempo reale della frequenza cardiaca fetale, migliorando l'accuratezza e la reattività.
• Algoritmo Avanzato di Autocorrelazione: Per un'elevata precisione FHR, è spesso utilizzato un algoritmo avanzato di autocorrelazione, che filtra il rumore e isola il segnale del battito fetale.
• Registrazione Audio: Questa funzione ti consente di registrare e riascoltare il battito cardiaco, una caratteristica utile per il monitoraggio a lungo termine e per condividere l'emozione con i propri cari. Il Sonotrax Pro, per esempio, offre una registrazione massima di 480 secondi per gli adulti e 240 secondi per i bambini, permettendo di monitorare i battiti per un lungo periodo.
• Memoria e Trasmissione Dati: La possibilità di avere una memoria e quindi trasmettere i dati rilevati a un medico che li possa interpretare correttamente rende il dispositivo aperto ad applicazioni medicali che vanno oltre la pur importante tranquillità derivante dall'ascolto del battito fetale.
• Connettività Bluetooth: Alcuni progetti innovativi prevedono la possibilità di abilitare il Bluetooth soltanto quando si è lontani dalla pancia della futura mamma, per trasmettere campioni audio e altri dati in modo sicuro e pratico.

Condizioni Ambientali e Sicurezza Elettrica

I dispositivi sono progettati per operare in condizioni ambientali specifiche e con determinate protezioni.

• Temperatura di Funzionamento: Generalmente, la temperatura di funzionamento è tra 5 - 40°C.
• Umidità di Funzionamento: L'umidità di funzionamento è tipicamente tra 30 - 80%.
• Grado di Protezione contro le scosse elettriche: I dispositivi sono classificati come apparecchiature di potenza internazionale, parte applicata tipo CF, indicando un elevato grado di protezione contro le scosse elettriche, fondamentale per la sicurezza dell'utente.

Innovazione e Sviluppo Open Source

Oltre ai prodotti commerciali, esiste un'importante spinta verso l'innovazione, come dimostrato da un progetto completo open source rivolto alla realizzazione di un dispositivo in grado di svolgere la funzione basilare di Fetal Heart Monitor e di avere alcune caratteristiche innovative. L'idea è quella di realizzare un dispositivo in grado di filtrare ed amplificare il segnale proveniente dal feto con maggiore efficacia e sicurezza.

La ricerca per questo tipo di progetto si è concentrata su microcontrollori basati su core ARM, che sono performanti e scalabili, dotati di ADC e altre periferiche interne. Un ambiente di sviluppo user-friendly e un debug integrato sono stati fattori chiave nella scelta. Queste necessità hanno portato alla selezione della demoboard XMC2GO di casa Infineon, che monta a bordo un microcontrollore ARM Cortex M0 (XMC1100) ricco di periferiche e un controllore specifico per il debug professionale.

Questi sviluppi non solo mirano a migliorare la tecnologia esistente, ma anche a esplorare nuove possibilità per il monitoraggio fetale, integrando funzionalità come la trasmissione dati per l'interpretazione medica e l'utilizzo di connettività wireless in modo controllato e sicuro.

Considerazioni sulla Sicurezza e l'Utilizzo Consapevole

Nonostante i benefici offerti dai rilevatori di battito fetale, è cruciale adottare un approccio consapevole al loro utilizzo. Purtroppo, i dispositivi più diffusi ed efficienti sono basati sull'Effetto Doppler dal quale potrebbero nascere alcune problematiche potenzialmente dannose per il futuro nascituro. Di fronte a questo rischio c'è da stare molto attenti.

La Food and Drug Administration (FDA) ha rilasciato un documento dove dichiara che gli ultrasuoni del Doppler possono causare fenomeni di cavitazione dovuti agli effetti termici dell'irradiamento. È importante sottolineare che, nello studio fatto e negli articoli pubblicati, ci si riferiva anche alle frequenze dei telefonini, quindi dell'ordine dei GHz, evidenziando che le tecnologie usate sono diverse e con rischi diversi. Tuttavia, la cautela rimane d'obbligo.

È bene sapere che i produttori spesso dichiarano una bassa potenza ultrasonora per i loro dispositivi, affermando che sono sicuri per il feto e clinicamente testati per non compromettere la salute e lo sviluppo del bambino. Questo implica che l'uso domestico di questi dispositivi, quando fatto con moderazione e seguendo le istruzioni, è generalmente considerato a basso rischio.

Tuttavia, è fondamentale che tale dispositivo non sostituisca i controlli periodici che il medico deciderà di effettuare, generando una falsa sicurezza. Potrà essere utilizzato come supporto ad essi e solo se il medico stesso lo riterrà opportuno. La visita medica e l'ecografia professionale rimangono gli strumenti diagnostici primari e insostituibili per il monitoraggio della gravidanza.

Guida Pratica all'Uso e Contenuto della Confezione

L'utilizzo di un rilevatore di battito fetale è progettato per essere semplice e intuitivo. Ecco una guida passo-passo basata sulle istruzioni tipiche fornite con questi dispositivi:

1. Preparazione: Prima di utilizzarlo per la prima volta, verifica di disporre delle batterie necessarie. Molti dispositivi includono le pile nella confezione.
2. Accensione e Volume: Premi il pulsante di accensione e regola il volume a un livello confortevole.
3. Posizione: Sdraiati comodamente con un cuscino sotto la testa, rilassati e tieni le gambe dritte. Questa posizione facilita la localizzazione del feto e assicura un'esperienza più piacevole.
4. Applicazione del Gel: Applica una piccola quantità di gel per ultrasuoni sull'addome, nella zona dove si presume si trovi il feto. Il gel elimina le bolle d'aria tra la sonda e la pelle, migliorando la trasmissione degli ultrasuoni e la qualità del suono.
5. Localizzazione del Battito: Posiziona la sonda fetale sull'addome e muovila lentamente per localizzare la posizione del feto e trovare la miglior posizione per sentire il cuore del bambino. Potrebbe essere necessario un po' di tempo e pazienza.
6. Monitoraggio: Durante l'ascolto del battito del bambino, il valore della frequenza cardiaca fetale sarà visualizzato sullo schermo in tempo reale.

La confezione del rilevatore di battito fetale solitamente contiene gli elementi essenziali per iniziare subito a utilizzarlo. In genere, si trova:

• 1 Doppler fetale
• 1 Auricolare (per un ascolto più intimo e privato)
• 1 Manuale d'istruzioni (per dettagli specifici sul modello e consigli d'uso)
• A volte, una borsa per il trasporto (utile per portare facilmente il dispositivo con sé ovunque).

Garanzia e Assistenza Tecnica

L'acquisto di un dispositivo medico, anche per uso domestico, è coperto da specifiche garanzie. La Garanzia Legale è applicabile a tutti gli acquisti. Questa garanzia vale 24 mesi per i consumatori finali, mentre è di 12 mesi per i professionisti o per chi impiega il prodotto per un’attività professionale. Per legge, il difetto riscontrato deve essere comunicato al rivenditore entro 8 giorni dalla scoperta del difetto stesso. È importante notare che la garanzia legale non interviene per danneggiamenti accidentali o per guasti del prodotto causati da un improprio utilizzo.

Oltre alla garanzia legale, i prodotti venduti possono essere coperti anche da una garanzia “convenzionale” rilasciata dal produttore. Questo significa che i termini di garanzia possono essere estesi al di là di quanto fissato per legge, offrendo un'ulteriore tranquillità all'acquirente. Per qualsiasi necessità o domanda, è spesso disponibile un'assistenza tecnica dedicata, con numeri di telefono specifici per l'assistenza clienti.
