Nel panorama della moderna diagnostica prenatale e del monitoraggio ostetrico, il tococardiografo Bionet FC 1400 si distingue come uno strumento essenziale e affidabile. Questo dispositivo, classificato come monitor fetale antepartum, è progettato per rilevare e visualizzare in tempo reale il battito cardiaco dei gemelli e l'attività uterina, offrendo ai professionisti sanitari una visione chiara e immediata della salute fetale. Comunemente utilizzato in ambienti ospedalieri ostetrici, il Bionet FC 1400 è impiegato per monitorare in modo continuo e accurato la salute del feto durante il travaglio e il periodo prenatale, fornendo dati cruciali per decisioni cliniche informate. La sua efficacia è particolarmente consigliata per l'utilizzo dopo la trentesima settimana di gestazione, quando il monitoraggio dettagliato diventa ancora più significativo.
Panoramica e Specifiche Principali del Bionet FC 1400

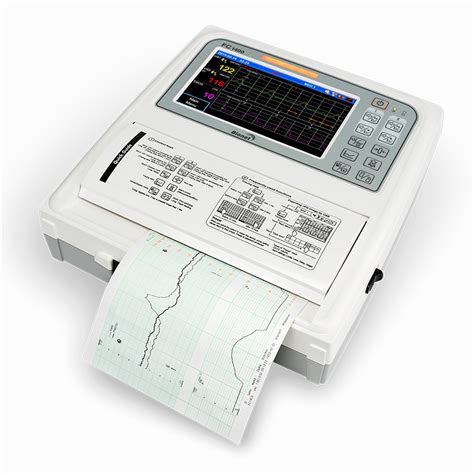

Il monitor fetale Bionet FC 1400 è stato concepito per combinare precisione diagnostica e facilità d'uso. Dotato di un ampio schermo LCD a colori, garantisce una visualizzazione ottimale dei dati, permettendo agli operatori di interpretare rapidamente le informazioni cliniche. La sua capacità di memoria di 12 ore, unita a un'uscita rapida dei dati registrati, ne fa uno strumento affidabile e pratico per la gestione a lungo termine del monitoraggio fetale. In aggiunta, la versione FC 1400 TwinView amplia ulteriormente queste capacità, offrendo un'analisi dei dati tracciati su 72 ore, una caratteristica preziosa per valutazioni retrospettive e studi di caso complessi. Questo monitor non si limita a visualizzare i dati; include infatti funzionalità avanzate di memorizzazione su chiavetta USB per l'esportazione nelle cartelle cliniche elettroniche e per l'interpretazione del CTG, facilitando l'integrazione nei sistemi informativi ospedalieri. Con un peso di circa 2,9 kg e dimensioni compatte di 296×97,5xh 305,5 mm, il Bionet FC 1400 è anche un dispositivo agevole da posizionare e trasportare all'interno degli ambienti clinici.
Interfaccia Utente e Visualizzazione dei Dati
L'esperienza d'uso del Bionet FC 1400 è stata ottimizzata per la massima efficienza e intuitività. Al centro di questa facilità d'uso vi è il suo display ampio schermo LCD TFT 7″ a colori, con una risoluzione di 800×480 pixel. Questo schermo non solo è di grandi dimensioni, ma è anche un touchscreen, permettendo un'interazione diretta e immediata con il dispositivo.
Il monitor offre due modalità di visualizzazione dei dati: grafica e testuale. La modalità grafica consente di visualizzare le forme d'onda del battito cardiaco fetale (FHR) e dell'attività uterina (UA) in tempo reale, rendendo visibili anche le più piccole variazioni e consentendo un'analisi visiva immediata e intuitiva. La modalità testuale, d'altro canto, presenta i parametri numerici in modo chiaro e conciso, ideale per una lettura rapida dei valori specifici. La possibilità di passare tra queste due modalità permette agli operatori di scegliere la rappresentazione dei dati più adatta alle loro esigenze in ogni specifico momento clinico.
L'interfaccia touchscreen è ulteriormente arricchita da 10 tasti intelligenti che offrono un totale di 16 funzioni diverse. Questa combinazione di touchscreen e tasti fisici semplifica notevolmente l'utilizzo del monitor, consentendo un accesso rapido alle funzioni più importanti e una navigazione fluida tra le varie impostazioni e i dati registrati. La funzione di scorrimento dello schermo facile contribuisce a questa agilità d'uso, permettendo di rivedere rapidamente i dati storici senza interruzioni.
Dati Estremamente Accurati e Accesso
La precisione è un requisito fondamentale nel monitoraggio fetale, e il Bionet FC 1400 eccelle in questo aspetto grazie a tecnologie avanzate e un design attento. Il dispositivo è in grado di misurare con elevata affidabilità il battito cardiaco fetale (FHR), il grado di contrazione uterina (UA: attività uterina) e i movimenti fetali (FM).
Per il rilevamento della frequenza cardiaca fetale, il monitor utilizza un segnale di input ecografico doppler pulsato. Le sonde, comode e a tenuta stagna, operano a frequenze di ultrasuoni di 1.0 Mhz o 975 Khz, con una potenza ultrasonora inferiore a 10 mW/cm², garantendo la sicurezza del feto e della madre. Il metodo di rilevamento FHR si basa sull'autocorrelazione, una tecnica che assicura un'alta precisione nell'identificazione del battito cardiaco, anche in presenza di rumore o artefatti. Il campo di misurazione FHR è ampio, da 50 a 210 bpm, con una precisione di ±1 bpm nell'intervallo cruciale di 120-160 bpm, che copre la frequenza cardiaca fetale normale. Le sonde sono progettate per minimizzare l'interruzione delle forme d'onda della frequenza cardiaca fetale anche in caso di movimento del feto, una caratteristica essenziale per un monitoraggio continuo e affidabile in situazioni dinamiche.
I movimenti fetali vengono rilevati attraverso la stessa fonte di ecografia doppler pulsato utilizzata per l'FHR, integrata da un marcatore di eventi che consente alla madre o all'operatore di segnalare attivamente i movimenti percepiti. Questo doppio approccio garantisce una documentazione completa dell'attività fetale.
Per quanto riguarda le contrazioni uterine, l'input proviene da un trasduttore esterno con cella di carico, che rileva con precisione le variazioni di pressione. Il comando di riferimento è semplificato da un tasto di accensione e una funzione di auto-azzeramento, che assicura una calibrazione costante e accurata. Il campo di misurazione delle contrazioni uterine varia da 0 a 99 unità, coprendo l'intero spettro dell'attività contrattile. L'alta precisione e l'ampia area di rilevamento delle sonde sono fattori cruciali che contribuiscono all'accuratezza complessiva dei dati acquisiti, permettendo una valutazione clinica completa e affidabile.
Analisi CTG e Gestione Avanzata dei Dati
Una delle funzionalità più potenti del Bionet FC 1400 è la sua capacità di auto analisi CTG (Cardiotocografia). Questa funzione elabora automaticamente i dati raccolti per fornire una serie di parametri interpretativi che supportano il giudizio clinico, come il report di interpretazione CTG. L'analisi include diverse metriche fondamentali:
- Linea di base media FHR: il valore medio della frequenza cardiaca fetale in un periodo di tempo specifico, che indica lo stato basale del feto.
- Numero di contrazioni: il conteggio delle contrazioni uterine, fondamentale per valutare l'attività uterina.
- Numero di accelerazioni: indica aumenti transitori della frequenza cardiaca fetale, solitamente un segno di benessere fetale.
- Numero di decelerazioni: indica diminuzioni transitorie della frequenza cardiaca fetale, che possono essere classificate in base alla loro tempistica e morfologia.
- Decelerazione tardiva: una decelerazione che inizia dopo l'inizio di una contrazione uterina e si risolve dopo la fine della contrazione, spesso indicativa di sofferenza fetale.
- Decelerazione anticipata: una decelerazione che coincide con l'inizio e la fine di una contrazione, solitamente benigna.
- Decelerazione variabile: una decelerazione la cui forma e tempistica variano, spesso legata alla compressione del cordone ombelicale.
- Episodi elevati: periodi di elevata frequenza cardiaca fetale.
- Episodi deboli: periodi di bassa frequenza cardiaca fetale.
- Variabilità a breve termine: le piccole fluttuazioni della frequenza cardiaca da battito a battito, un indicatore chiave del benessere neurologico del feto.
- Perdita segnale: indica periodi in cui il segnale FHR non è stato rilevato in modo affidabile, essenziale per la qualità dei dati.
Questi parametri, uniti alla capacità di memorizzazione su chiavetta USB per l'esportazione nelle cartelle cliniche elettroniche, rendono il monitor un alleato prezioso nella documentazione e nell'analisi clinica. La funzione di scorrimento schermo facile permette di rivedere i dati passati con grande rapidità, facilitando la comparazione e l'analisi delle tendenze. L'FC 1400 TwinView, in particolare, offre un'analisi dei dati tracciati su 72 ore, una caratteristica che supporta un monitoraggio prolungato e una valutazione più approfondita.
Opzioni di Stampa e Connettività Estesa
La capacità di documentare e condividere i dati è un aspetto cruciale in qualsiasi ambiente medico, e il Bionet FC 1400 è equipaggiato con una stampante integrata ad alta efficienza per soddisfare queste esigenze. Il monitor è dotato di una stampante a matrice termica che consente stampe ad alta velocità dei dati memorizzati. La velocità di stampa può essere regolata a 1, 2 o 3 cm/min in tempo reale, offrendo flessibilità nella quantità di dati visualizzati per pagina. Una funzione di avanzamento carta è inoltre inclusa per un'operatività senza intoppi.
La stampante è versatile, compatibile sia con fogli standard che con fogli A4, e può anche essere utilizzata con carta da fax, una soluzione pratica in ambienti dove è necessario inviare rapidamente i dati a distanza. Questa funzionalità è particolarmente utile per la creazione di report di interpretazione CTG stampabili, che possono essere allegati alle cartelle cliniche del paziente per una documentazione completa e accurata.
Oltre alle capacità di stampa, il Bionet FC 1400 offre una vasta
