La gestione e la manutenzione degli impianti di raffrescamento e climatizzazione rappresentano un aspetto cruciale non solo per garantire il comfort e l'efficienza energetica, ma anche per mitigare l'impatto ambientale. Le perdite, anche quelle di minima entità, possono compromettere seriamente il funzionamento di questi sistemi, portando a sprechi significativi di refrigerante e a un aumento dei consumi energetici. In un contesto in cui la Direttiva 2006/40/CE pone l'accento sulla limitazione delle emissioni di gas fluorurati, come il R134a, che possiede un potenziale di riscaldamento globale molto elevato, l'individuazione e la riparazione tempestiva delle perdite diventano un'esigenza imprescindibile. Fortunatamente, il settore ha sviluppato una vasta gamma di strumenti e metodologie avanzate che permettono di localizzare e risolvere questi problemi con precisione e, ove possibile, in modo non distruttivo.
Soluzioni Immediate per Microperdite: Additivi Sigillanti e Traccianti UV
Nel panorama degli strumenti a disposizione per affrontare le perdite negli impianti di raffrescamento, un ruolo significativo è svolto da soluzioni che agiscono direttamente sulle microperdite o che ne facilitano l'individuazione visiva. Tra queste, gli additivi sigillanti e i traccianti UV si distinguono per la loro applicabilità diretta all'interno del circuito.
I Turafalle rappresentano una categoria di additivi sigillanti specificamente formulati per le microperdite negli impianti AC/R. Questi prodotti, disponibili in diverse formulazioni come il "Turafalle 30ml Blocca Perdite" (fino a 1kg gas) e il "Turafalle 60ml Blocca Perdite" (fino a 3kg gas), sono compatibili con un'ampia gamma di gas refrigeranti, tra cui R134A, R32 e R410A. Una delle loro caratteristiche distintive è l'essere non infiammabili, il che ne garantisce la sicurezza d'uso, e la capacità di essere luminescenti UV, facilitando così la verifica della loro azione. L'applicazione può avvenire anche tramite siringa, come nel caso del "Turafalle in siringa 30ml", una soluzione definitiva per microperdite AC auto R134A, compatibile con olio PAG e fornita in kit con adattatore attacco rapido R134A per un facile utilizzo. Questi additivi sono progettati per intervenire su perdite di piccola entità, offrendo una soluzione rapida e mirata.
Accanto ai sigillanti, i Traccianti UV sono fondamentali per la diagnosi visiva delle perdite. Si tratta di additivi che, una volta introdotti nel sistema di raffrescamento, fuoriescono insieme al refrigerante nel punto della perdita, rendendosi visibili sotto una luce ultravioletta. Il "Tracciante additivo UV 250ml" a base olio POE è specifico per condizionatori e refrigerazione, compatibile con refrigeranti come R134a, R404A, R407C e R410A, e permette di rilevare le perdite con una lampada U/V. Una singola confezione può offrire fino a 32 dosi (circa 7,5ml per 1.4kg di refrigerante), rendendolo una soluzione economica ed efficiente. Esistono anche formulazioni specifiche, come il "Tracciante additivo UV 250ml" a base olio PAG, specifico per climatizzatori auto R134A/R1234YF, anch'esso utilizzabile con lampada U/V. Per facilitare l'applicazione, sono disponibili kit come il "Kit tracciante additivo UV 250ml" a base olio POE, che include una siringa da 60ml e tubi con valvola non ritorno (1/4" SAE - 5/16" SAE).
Per l'utilizzo efficace dei traccianti UV, è indispensabile disporre di lampade UV e accessori correlati. La "Torcia UV 9 LED 1W", spesso fornita con occhiali protettivi e batterie AAA incluse, è uno strumento essenziale per illuminare le zone sospette e far risaltare il tracciante fuoriuscito. I kit completi, come il "Kit cercafughe UV "TRACER-03"", offrono una soluzione robusta e versatile, contenuta in una valigetta e comprensiva di additivo UV 250ml (con tappo dosatore), una lampada UV tascabile (con occhiali e batterie), una siringa da 60ml, tubi 1/4"-5/16" SAE e uno spray pulitore da 400ml, garantendo al tecnico tutto il necessario per una ricerca perdite completa e professionale. L'impiego combinato di questi strumenti consente di identificare visivamente le microperdite che altrimenti rimarrebbero non rilevate, ottimizzando così gli interventi di manutenzione.
La Precisione dei Gas Traccianti per Impianti di Climatizzazione e Refrigerazione
Quando le perdite non sono individuabili visivamente o con additivi, si ricorre a metodologie più avanzate che sfruttano le proprietà di specifici gas. I gas traccianti offrono un approccio estremamente preciso, consentendo la localizzazione puntuale delle fuoriuscite anche in contesti complessi.
Un esempio emblematico per gli impianti di climatizzazione è il Kit TOTAL TEST A/C, che rivela, localizza e quantifica le perdite negli impianti di aria condizionata attraverso l'utilizzo della miscela Azoidro. Questo kit si allinea strettamente alle indicazioni della Direttiva 2006/40/CE, concepita per ridurre le emissioni di gas fluorurati dagli impianti di climatizzazione dei veicoli, in particolare del gas R134a, noto per il suo elevato potenziale di riscaldamento globale. Il suo funzionamento è ingegnoso: un riduttore di pressione e un manometro di controllo pressurizzano l'impianto al valore desiderato. Successivamente, un cercafughe elettronico, come l'ELD-A, equipaggiato con un sensore ad alta sensibilità, rileva perdite di Azoidro inferiori ai 4,9 g/anno, indicando con estrema accuratezza il punto di fuoriuscita.
Ricerca perdita d'acqua con geofono e gas tracciante (caso 9)
Più in generale, i gas traccianti sono gas inerti con una composizione specifica, tipicamente una miscela di gas al 95% Azoto e 5% Idrogeno, notevolmente più leggera dell'aria. Questa leggerezza è un fattore chiave per il loro impiego. Il principio è semplice quanto efficace: al fine di trovare una perdita, i gas traccianti vengono immessi nell'impianto o in un'area sospetta, ad esempio sotto una guaina bitumosa o all'interno di una condotta. Essendo più leggeri dell'aria e sotto pressione, cercano naturalmente una via di fuga verso l'esterno attraverso la più piccola fessura. Un apposito rilevatore, dotato di sensori tarati per individuare specificamente la composizione del gas tracciante, permette di localizzare con precisione il punto esatto di uscita, e quindi la perdita.
La misurazione dell'idrogeno, parte integrante di questi gas traccianti, si rivela un procedimento particolarmente economico e versatile. La tenuta delle reti di acqua potabile, dei serbatoi e dei cassoni viene controllata volentieri anche con questo procedimento, evidenziando la sua ampia applicabilità. Per un rilevamento dettagliato e professionale del gas tracciante, strumenti come il sensore idrogeno LD6000 H2 trasformano un misuratore combinato nel professionista del rilevamento del gas tracciante. Questo dimostra come la localizzazione acustica dei punti, la localizzazione delle condutture e il rilevamento del gas tracciante possano essere integrati in un unico dispositivo, offrendo una soluzione completa per diverse esigenze diagnostiche.
Rilevamento Acustico e Localizzazione Dettagliata delle Condotte
La percezione del suono, spesso impercettibile all'orecchio umano, gioca un ruolo cruciale nella localizzazione di perdite e nella mappatura delle condotte, specialmente quando queste sono nascoste o interrate. Gli strumenti acustici amplificano questi segnali, rendendo visibili i problemi "sonori" degli impianti.
Per la localizzazione dei danni in condutture nascoste, gli specialisti utilizzano speciali rilevatori e sonde per tubi. Qui l'intervento può essere della natura più varia. Ad esempio, mediante la localizzazione acustica dei punti, è possibile definire il percorso delle tubature del riscaldamento e del riscaldamento a pavimento, un principio che può essere esteso anche alla mappatura di circuiti di raffrescamento. Per un rilevamento dettagliato delle perdite e per una localizzazione acustica delle condutture, il rilevatore combinato LD6000 emerge come un partner perfetto. Questo strumento è in grado di mostrare il percorso di una conduttura, a seconda dell'esigenza, consentendo di circoscrivere una perdita o, a seconda del danno, anche di localizzarla in modo puntuale. La sua versatilità lo rende uno strumento indispensabile in molteplici scenari diagnostici.

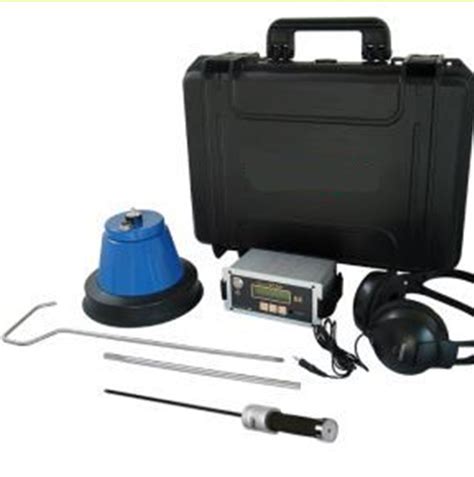

Un esempio classico e fondamentale di strumento acustico è il geofono. Questo strumento individua accuratamente le perdite nelle tubazioni idrauliche interrate in pressione. Si tratta di un dispositivo in grado di catturare ed amplificare i rumori e le vibrazioni generate dalla fuoriuscita di liquido, trasmettendoli, grazie a una cuffia, all'operatore. Il geofono è uno strumento fondamentale per qualsiasi professionista specializzato nel settore della ricerca perdite idriche e la sua efficacia si manifesta pienamente quando impiegato da un operatore esperto, che può ricavare informazioni fondamentali per localizzare la perdita con grande precisione.
Un'evoluzione del geofono è rappresentata dal correlatore elettronico. Questa apparecchiatura elettroacustica amplifica i rumori presenti all'interno di una condotta, ma con una capacità di analisi superiore. Il suo funzionamento si basa sulla correlazione dei rumori rilevati da più sensori posizionati lungo la condotta, permettendo di calcolare con precisione il punto esatto della perdita. È un'apparecchiatura essenziale per il monitoraggio di reti idriche e acquedottistiche, spesso composta da una serie di rilevatori di rumore distribuiti sulla rete, che registrano le frequenze sonore che si propagano nelle condotte. L'analisi incrociata di questi dati permette di identificare le anomalie sonore e, di conseguenza, le perdite. Questi dispositivi, per la loro capacità di ascolto e interpretazione dei suoni del sottosuolo e delle condotte, sono cruciali per la manutenzione preventiva e correttiva, minimizzando gli interventi distruttivi.
Indagini Termografiche e Visive per Anomalie Nascoste
Oltre ai metodi basati sui gas e sull'acustica, le tecnologie di imaging offrono prospettive uniche per la rilevazione delle perdite, consentendo di "vedere" ciò che è invisibile all'occhio nudo o di accedere a spazi ristretti. Le termocamere e le videocamere per videoispezioni sono strumenti potenti in questo ambito.

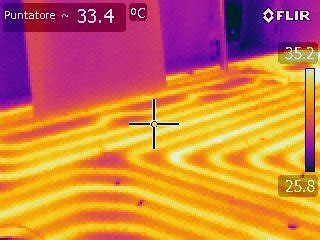

Le termocamere operano su un principio fondamentalmente diverso dalle normali videocamere, che sfruttano la luce visibile per generare un'immagine. Al contrario, le termocamere rilevano le emissioni di calore (radiazione infrarossa) e le convertono in immagini visibili, mostrando le temperature superficiali. L'indagine termografica consente di osservare le differenze di temperatura e, di conseguenza, di percepire anomalie, dispersioni termiche o la presenza di impianti che, normalmente, non sarebbero visibili a occhio nudo. In un sistema di raffrescamento, una perdita di refrigerante o acqua può causare una variazione localizzata della temperatura, che la termocamera è in grado di rilevare. Questo le rende strumenti preziosi per identificare rapidamente zone di interesse senza la necessità di contatto diretto o di interventi invasivi, guidando il tecnico verso l'area problematica.
Accanto alla termografia, l'ispezione visiva diretta, seppur in condizioni difficili, è resa possibile dalle videocamere per videoispezioni. L'impiego di una videocamera specifica per videoispezioni permette di constatare lo stato di una condotta, di una tubatura, di un pozzo artesiano e di raggiungere posizioni di difficile accesso. Questi dispositivi sono dotati di telecamere miniaturizzate e illuminazione, montate su sonde flessibili o rigide, che possono essere inserite all'interno delle tubazioni. Le immagini vengono trasmesse a un monitor, consentendo all'operatore di valutare l'integrità interna della tubazione, identificare rotture, ostruzioni, corrosione o altri danni strutturali che potrebbero essere causa di perdite. Questa capacità di esplorazione interna è particolarmente utile per la diagnostica di sistemi complessi e interrati, dove un'ispezione visiva diretta sarebbe altrimenti impossibile.
Strumenti Avanzati per la Mappatura, il Monitoraggio e l'Analisi Ambientale delle Condotte
Oltre alla pura ricerca delle perdite, la comprensione dell'infrastruttura e del contesto in cui si trovano gli impianti è fondamentale per una diagnosi completa e per la prevenzione di futuri problemi. Strumenti di mappatura, monitoraggio e analisi ambientale offrono questa prospettiva più ampia.
Dispositivi specifici consentono una precisa mappatura di tubazioni realizzate in materiali diversi come ghisa, acciaio, ferro e rame, ma anche di cavi elettrici e telefonici, determinando con precisione la loro posizione e profondità nel terreno. Questa capacità è cruciale non solo per localizzare le condotte in caso di necessità di scavo o riparazione, ma anche per evitare danni accidentali durante altri lavori. La conoscenza esatta del percorso delle tubazioni è un prerequisito per qualsiasi intervento mirato e non distruttivo.
Un altro strumento di supporto per la diagnosi è il misuratore di umidità. Questo strumento è utile per misurare l'umidità presente in un ambiente o nelle strutture circostanti un impianto. Un aumento inatteso dell'umidità in pareti, pavimenti o isolamento può essere un chiaro indicatore di una perdita d'acqua o di condensa e, sebbene non indichi direttamente il punto della perdita, restringe notevolmente l'area di ricerca per strumenti più specifici.
La tomografia elettrica rappresenta una metodologia avanzata che sfrutta una proprietà fisica dell'acqua: la sua conducibilità elettrica. L'analisi tramite tomografia elettrica richiede l'impiego di una serie di emittenti di energia elettrica continua (quindi non pericolosa) per rilevare la trasmissione verso l'infiltrazione o la perdita d'acqua. Variazioni nella conducibilità del terreno o della struttura possono indicare la presenza di acqua in luoghi dove non dovrebbe esserci, fornendo una mappa delle aree umide o sature, e quindi aiutando a localizzare la perdita.
Infine, per il monitoraggio continuo dell'efficienza e delle condizioni operative degli impianti, sono impiegate apparecchiature finalizzate a misurare il flusso dell'acqua utilizzando appositi sensori. Questi sensori sono applicati nell'ambito del monitoraggio di una rete idrica o acquedottistica. La misurazione del flusso permette di identificare anomalie nei consumi o dispersioni, indicando indirettamente la presenza di una perdita nel sistema. Una variazione inspiegabile del flusso in un dato tratto della rete può essere il primo segnale di un problema che richiede un'indagine più approfondita con altri strumenti.
L'Approccio Non Distruttivo: Un Imperativo nella Ricerca Perdite
Alla base di tutte le metodologie e le attrezzature descritte per la rilevazione delle perdite negli impianti di raffrescamento e idraulici, vi è un principio fondamentale e imprescindibile: la ricerca di un intervento il più possibile non distruttivo. L'obiettivo primario è individuare e risolvere il problema senza rompere i muri, senza perforare l'asfalto o i pavimenti, preservando così l'integrità delle strutture e minimizzando i disagi e i costi accessori legati alla ricostruzione.
Questo approccio si concretizza attraverso l'impiego di una varietà di tecnologie avanzate. Per la localizzazione dei danni in condutture nascoste, gli specialisti utilizzano infatti speciali rilevatori e sonde per tubi, strumenti che operano dall'esterno o con un'invasività minima. Il vantaggio intrinseco di una localizzazione mirata delle perdite è proprio questo: nei casi di danno, nell'arco di breve tempo, vengono individuati i punti deboli e il danno può essere rimosso con la massima efficienza e il minor impatto possibile.
Che si tratti di localizzazione acustica per definire il percorso delle tubature, dell'utilizzo di gas traccianti per identificare le micro-fuoriuscite, di indagini termografiche per "vedere" le anomalie di temperatura, o di videocamere per ispezioni interne senza demolire, ogni strumento è concepito per contribuire a questo obiettivo. Anche il rilevatore combinato LD6000, che mostra il percorso di una conduttura e permette di circoscrivere o localizzare puntualmente una perdita, incarna questa filosofia. Il sensore idrogeno LD6000 H2, che trasforma il misuratore combinato nel professionista del rilevamento del gas tracciante, è un esempio eccellente di come la tecnologia possa offrire soluzioni complete che integrano localizzazione acustica dei punti, localizzazione condutture e rilevamento del gas tracciante in un unico dispositivo, rendendo il processo di diagnosi rapido, preciso e, soprattutto, non invasivo. In sintesi, la moderna ricerca delle perdite è un'arte e una scienza che si basano sulla tecnologia per intervenire con intelligenza e rispetto per l'ambiente costruito.
