L'ingegneria moderna si basa sulla precisione delle connessioni fluide. Tra i componenti più diffusi nel settore pneumatico e oleodinamico, il raccordo gas maschio 1/4 rappresenta un punto di riferimento per affidabilità e versatilità. Comprendere la tecnologia dietro questi componenti, in particolare la serie ibrida con spintore, è fondamentale per ottimizzare i circuiti ad aria compressa e le installazioni industriali.

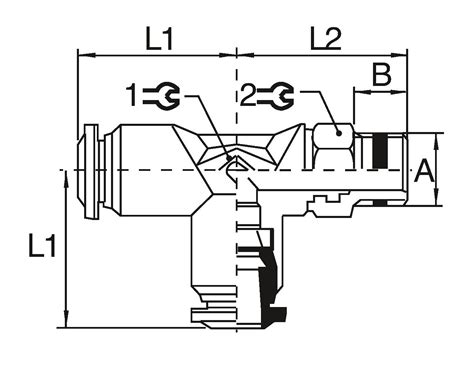

Caratteristiche del Raccordo Automatico a Spintore
Il diritto maschio cilindrico metallo con spintore rosso fa parte della gamma raccordi automatici che sono una serie ibrida con corpo in ottone nichelato, spintore in resina acetalica rosso o nero, pinza d’aggraffaggio in acciaio inox AISI 301. Si tratta di una gamma estremamente affidabile, versatile ma soprattutto economica. La pinza in acciaio inox garantisce il perfetto aggraffaggio di tubi di qualsiasi materiale senza danneggiarne la superficie. Il collegamento tra tubo e raccordo assicura una tenuta totale anche in condizioni di urti e vibrazioni.
Questa tipologia di raccordo offre vantaggi tecnici significativi rispetto alle soluzioni tradizionali:
- Connessione e sconnessione istantanea.
- Pieno passaggio e tenuta al vuoto grazie a guarnizioni sagomate.
- Quattro tipologie di filettature: Gas conica UNIVERSAL SHORT, Gas conica ISO 7.1, Cilindrica UNI ISO 228/1 classe A, Metrica ISO R/262.
- Robustezza perché realizzata in metallo.
- Vasta gamma a disposizione per soddisfare le installazioni più esigenti.
- Silicon free.
- Più economica rispetto ai raccordi automatici serie Metallo in quanto ibrida.
La composizione dei materiali è studiata per resistere a cicli operativi intensi. Oltre all'ottone nichelato, allo spintore in resina acetalica e alla pinza in acciaio inox AISI 301, il sistema di tenuta è completato da O-ring in NBR. Queste caratteristiche rendono il componente operativo in un intervallo di temperatura compreso tra -20°C e +80°C, con una versione specifica in EPDM che estende il range da -40°C a +130°C. La pressione d’esercizio varia da -0,75 bar a 20 bar, rendendo questi raccordi idonei per aria compressa, vuoto, acqua e vapore.
[HOW TO] INSTALLAZIONE ATTACCO RAPIDO COMPRESSORE
Ambiti di Applicazione Industriale
Grazie alla loro flessibilità, i raccordi automatici trovano applicazione in una moltitudine di contesti, dall'automazione pneumatica all'automotive, fino all'industria tessile e dell'imballaggio. In particolare, nei circuiti ad aria compressa, la capacità di garantire una tenuta stagna senza l'uso di sigillanti esterni è un fattore critico per l'efficienza energetica dell'intero impianto.

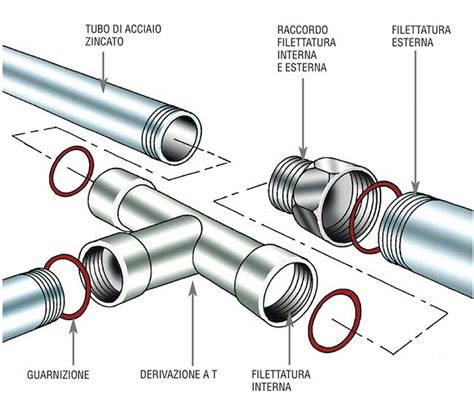

Standard di Filettatura e Connessione: Analisi Dettagliata
Il panorama dei raccordi industriali è caratterizzato da una vasta gamma di standard, ognuno progettato per esigenze specifiche di pressione, tenuta e tipologia di fluido. Il DASH, ad esempio, è un’abbreviazione universale per la misurazione dei componenti oleodinamici e corrisponde al numeratore di una frazione il cui denominatore è sempre 16.
Per quanto riguarda i sistemi ad alta pressione, lo standard NPTF è un tipo di filettatura con tenuta a secco utilizzata per terminali maschio e femmina, molto comune nei sistemi di trasmissione di potenza. I maschi NPTF hanno filettatura conica e una sede invertita a 30°, mentre le femmine NPTF presentano filettatura conica. Quando il sistema richiede standard internazionali, la Society of Automotive Engineers (SAE) Americana raccomanda l’utilizzo di raccordi JIC in sistemi oleodinamici ad alta pressione.
I raccordi con ogiva o svasatura a 37° (oppure 74° se visti da un’altra prospettiva) sono comunemente conosciuti come JIC. I maschi JIC presentano una filettatura cilindrica e ogiva a 37° e si accoppiano solo con femmine JIC, le quali a loro volta hanno filettatura cilindrica e svasatura a 37°. Parallelamente, i raccordi maschio e femmina ORFS hanno filettatura cilindrica e faccia piana lavorata a macchina. La tenuta avviene grazie all’o-ring sul maschio che va a contatto con la superficie piatta della femmina, evitando perdite in modo analogo alle semiflange.
Connessioni Metriche e Standard Europei
Un capitolo fondamentale è rappresentato dai raccordi DIN 2353. I maschi hanno sede a 24°, filettatura metrica cilindrica ed una lamatura che si accoppia con il diametro esterno del tubo metallico. Le femmine possono essere o con sede svasata a 24° con O’ Ring (tipo DKO), o un adattatore metrico, o un raccordo universale svasato a 24° o 60°. Esistono raccordi DIN serie pesante (DKOS) e serie leggera (DKOL).
I tubi lisci metrici si compongono di tre parti unite ad un raccordo maschio: un tubo liscio, un anello tagliente ed un dado metrico. L'anello tagliente a doppia incisione e i raccordi della serie DIN assicurano facilità di montaggio e smontaggio, tenuta assoluta e permettono di realizzare impianti senza saldatura. Per i raccordi DIN serie leggera, si utilizza un dado metrico DIN serie leggera; per i raccordi DIN serie pesante, si utilizza un dado metrico DIN serie pesante.

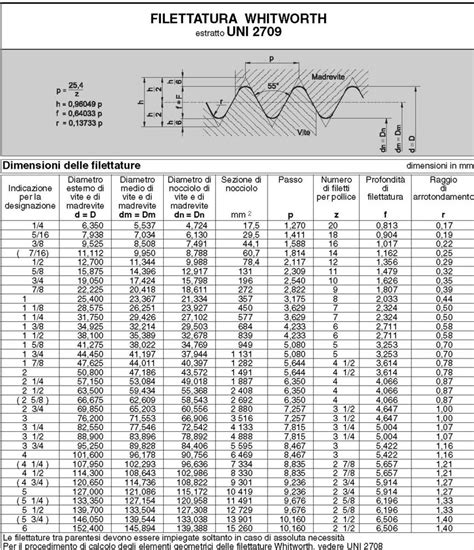

Differenze tra Standard BSP e Connessioni Asiatiche
I maschi BSPP (o più brevemente BSP) hanno filettatura cilindrica e svasatura a 30° (60°). Le femmine BSP hanno filettatura cilindrica e ogiva a 30° (60°). Le femmine girevoli BSP hanno un’ogiva conica che fa tenuta sulla sede conica del maschio. Il termine BSPT (British Standard Pipe Tapered) identifica invece le filettature GAS-coniche, essenziali per la tenuta stagna in ambienti critici.
Le filettature francesi introducono una variante interessante: sono composte da un maschio in comune e due femmine diverse, con una sede di 24° e filettature metriche. I maschi metrici francesi si accoppiano con le femmine svasate a 24°. Infine, è opportuno distinguere i raccordi JIS 30° e i raccordi Komatsu. I primi si accoppiano solo con femmine JIS 30°, con tenuta sulla sede a 30° e filettatura conforme a JIS B 0202 (la stessa del BSPP). I raccordi Komatsu 30° sono identici ai JIS 30° a filettatura parallela, differendo esclusivamente per la filettatura, che nel caso Komatsu utilizza lo standard metrico parallelo conforme a JIS B 0207.
La selezione del corretto raccordo maschio 1/4 o di qualsiasi altro standard richiede una valutazione attenta del fluido, delle vibrazioni presenti nell'impianto e delle necessità di manutenzione programmata, garantendo sempre la massima compatibilità tra i componenti del circuito.
