Nel vasto e complesso mondo dell'ingegneria impiantistica, la comprensione e il calcolo accurato delle perdite di carico rivestono un'importanza fondamentale per la progettazione e il corretto funzionamento di ogni sistema idraulico e termico. Le perdite di carico sono un fenomeno intrinseco al flusso di un fluido all'interno di un condotto, e la loro corretta valutazione è indispensabile per garantire che la pressione dell'acqua, o di qualsiasi altro fluido vettore, sia sufficiente per il corretto funzionamento dell'intero sistema. Ignorare o sottostimare queste perdite può portare a gravi malfunzionamenti, inefficienze energetiche e, nei casi più critici, a danni strutturali ai componenti dell'impianto.
Questo articolo si propone di esplorare in dettaglio la natura delle perdite di carico, le loro diverse tipologie, i metodi di calcolo e le implicazioni pratiche nella progettazione degli impianti termici, sottolineando come una stima precisa sia la chiave per un sistema efficiente e affidabile.
Comprendere le Perdite di Carico: Una Panoramica Fondamentale
Le perdite di carico (Δp) indicano la parte di energia potenziale persa dal liquido che si trasforma in calore per vincere l’attrito che incontra scorrendo dentro un condotto. In termini più semplici, le perdite di carico nelle tubazioni si verificano quando si ha una diminuzione della pressione dell'acqua lungo il percorso della tubazione, dovuta alla resistenza all'attrito tra l'acqua e le pareti interne della tubatura. Il fluido, circolando all’interno dell’impianto, incontra una serie di resistenze che determinano la dissipazione di energia di pressione in energia termica. Queste resistenze altro non sono che le “perdite di carico (Δp)”.
Le perdite di carico sono un fenomeno che si verifica negli impianti idraulici, cioè negli impianti idrici, e consistono in una perdita di pressione del fluido che circola attraverso i diversi elementi del sistema. Esse sono causate da molteplici fattori, tra cui l'attrito del fluido contro le pareti delle tubazioni e i cambiamenti di direzione del flusso. Altri elementi specifici che contribuiscono significativamente a queste perdite includono restringimenti, valvole, curve, scambiatori di calore, serbatoi di accumulo, filtri, collettori e raccordi per riscaldamento centrale. Ogni elemento, compreso un semplice tubo, può causare alcune perdite di carico, ma le fonti principali sono, ad esempio, i restringimenti o componenti specifici. Non possiamo farne a meno se vogliamo che il nostro sistema di riscaldamento sia funzionale, poiché le perdite di carico sono un elemento inseparabile del flusso dell'acqua.
L'Importanza nel Dimensionamento degli Impianti
Le perdite di carico nelle tubazioni devono essere tenute in considerazione durante la progettazione di un impianto idraulico, in modo da garantire che la pressione dell'acqua sia sufficiente per il corretto funzionamento del sistema. Nella pratica, le perdite di carico significano che la pompa di circolazione deve funzionare con potenza sufficiente per superare queste resistenze e garantire il flusso del fluido (il più delle volte acqua o una miscela acqua-glicole) in tutto il sistema. Naturalmente, l'impianto deve essere progettato per evitare restringimenti non necessari dove non servono, ma anche per non creare un volume d'acqua troppo grande e dispendioso dal punto di vista energetico.
Le Perdite di Carico Distribuite: L'Attrito lungo il Percorso
Le perdite di carico distribuite sono quelle che si manifestano lungo tratti rettilinei delle tubazioni e sono dovute principalmente all'attrito viscoso tra il fluido e le pareti interne del condotto. Sono direttamente proporzionali alla lunghezza del tubo e alla resistenza che il fluido incontra durante il suo percorso.
Natura e Fattori Determinanti
La perdita di carico è direttamente proporzionale alla viscosità e alla velocità del fluido e alla lunghezza del tubo ed è inversamente proporzionale al quadrato del raggio della sezione. Questi fattori sono interconnessi e determinano il comportamento del flusso all'interno della tubazione.
Il Ruolo del Numero di Reynolds (Re)
Un parametro fondamentale per la caratterizzazione del flusso è il numero di Reynolds. Questo numero adimensionale permette di distinguere tra i diversi regimi di flusso: laminare, di transizione e turbolento.La prima zona è caratterizzata dal regime laminare e si estende fino a Re = 2300. In tale regione, il diagramma che correla il fattore di attrito al numero di Reynolds è una retta con pendenza negativa. Nel regime laminare, il flusso è ordinato, con le particelle di fluido che si muovono lungo traiettorie parallele, e le perdite di carico sono prevalentemente determinate dalla viscosità.La seconda zona è la zona di transizione: qui il diagramma non viene disegnato perché non se ne conosce l’andamento preciso. Questa è una regione di instabilità dove il flusso alterna caratteristiche laminari e turbolente.La terza zona, che ha inizio per Re = 4000 - 4100, è caratterizzata dal regime turbolento. In questo caso, la curva parte da un alto valore di fattore di attrito e decresce. Nel regime turbolento, il flusso è caotico, con vortici e mescolamenti intensi, e le perdite di carico sono dominate dalle forze inerziali e dalla rugosità delle pareti.
Scabrezza del Tubo
Oltre al regime di flusso, un altro fattore cruciale che influenza le perdite distribuite è la rugosità relativa. Questo è un fattore che si potrebbe definire di forma e che dipende dalla possibilità che le pareti del tubo siano non lisce ma rugose. Si indica con il rapporto adimensionale e/D, dove 'e' è la rugosità, definita come l’altezza media delle asperità in millimetri sulla superficie della parete, e 'D' il diametro in millimetri del tubo. La scabrezza assoluta (ε) e quella relativa (e/D) sono determinanti, specialmente nel regime turbolento, poiché le asperità superficiali generano turbolenze e dissipazioni energetiche aggiuntive.
Il Fattore di Attrito (λ o x)
Il numero puro 64/Re prende il nome di fattore di attrito e viene indicato, a seconda dei testi, con le lettere f, x o λ. Tali differenze nella nomenclatura dipendono dal fatto che il moto dei fluidi è un argomento al confine tra tre settori scientifici diversi: la fisica tecnica (disciplina appartenente alle scienze termiche), l’idraulica (disciplina appartenente all’ingegneria civile) e l’aerodinamica (disciplina appartenente all’ingegneria meccanica e aeronautica). In questa trattazione, seguendo la scuola tradizionale della fisica tecnica, si utilizzerà il fattore di attrito e lo si indicherà con la lettera x.
Tale espressione (x = 64/Re) non ha però validità generale: è esatta solo nel caso particolare di regime laminare completamente sviluppato, con tubo di sezione circolare e superficie liscia, quando cioè è valida la soluzione parabolica di Poiseuille. Il fattore di attrito non è una costante: in tutti gli altri casi x assume un valore diverso da 64/Re.
Il Diagramma di Moody e il Calcolo del Fattore di Attrito

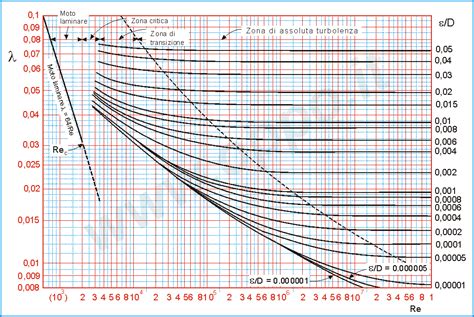

I valori del fattore di attrito, inteso come funzione del numero di Reynolds e della rugosità relativa, sono tabulati e vengono anche rappresentati graficamente tramite un diagramma. Tale diagramma venne realizzato pressoché contemporaneamente da studiosi di fluidodinamica, di idraulica e di aerodinamica ed è conosciuto come diagramma di Moody. Questo strumento è essenziale per la determinazione del fattore di attrito in regime turbolento, dove la relazione tra Re e rugosità è complessa. Se il tubo è liscio, la curva decresce indefinitamente; se invece il tubo presenta una certa rugosità, la curva assume un andamento simile a quello di una retta parallela all’asse delle ascisse in corrispondenza di un certo numero di Reynolds, indicando un regime di turbolenza completamente sviluppata dove la rugosità domina l'attrito. Al diagramma di Moody viene generalmente allegata una tabella (tab. 1) con i valori di rugosità per diversi materiali.
Il diagramma di Moody non consente di risolvere i problemi in forma chiusa. Il fattore di attrito, infatti, è noto solo se è noto il numero di Reynolds. Ma se il numero di Reynolds è un’incognita, cioè il problema è a velocità non assegnata, si deve procedere nella risoluzione per tentativi. Si ipotizza una velocità, che viene detta di tentativo, si determina mediante il diagramma di Moody il fattore di attrito corrispondente e si ricava in funzione di esso, mediante l’equazione (3), una nuova velocità, sicuramente diversa da quella di tentativo. Questo processo iterativo è spesso necessario per raggiungere una soluzione precisa. Ad esempio, si può iniziare con un 1° tentativo ipotizzando il regime assolutamente turbolento per ricavare il λ2 di secondo tentativo. Nel 2° caso, se la scabrezza ε=0 (tubi lisci), il calcolo di Re rimane invariato ed è identico al caso precedente in cui ε>0.
Un ulteriore parametro che influisce sulle perdite di carico distribuite è la dipendenza dalla distanza 'x' dal punto di imbocco del tubo, pari a x/D. Tuttavia, la dipendenza da questo termine viene in genere trascurata nella maggior parte dei calcoli pratici, assumendo un flusso completamente sviluppato dopo una certa lunghezza di ingresso.
Tubazioni Non Circolari
L’espressione delle perdite di carico distribuite (equazione 3) non è corretta se si considerano tubi di sezione non circolare. Ma il calcolo del diametro equivalente non è sempre così semplice. Esistono per questo tabelle (tab. 2) che riportano il valore del diametro equivalente di tubi con sezione particolare. La tabella 2 riporta, inoltre, il numero da sostituire a 64 nell’espressione per il calcolo del fattore di attrito x=64/Re a seconda della forma della sezione del tubo, consentendo di adattare le formule per tubi circolari a geometrie più complesse.
Le Perdite di Carico Concentrate: L'Impatto degli Ostacoli
Oltre alle perdite di carico distribuite, esistono anche le perdite di carico dette concentrate o localizzate. Esse sono dovute agli ostacoli che il fluido può incontrare mentre scorre all’interno del tubo, come, ad esempio, curve, gomiti, valvole, brusche variazioni di pressione (restringimenti o allargamenti). In questi punti, il fluido subisce variazioni brusche di direzione e di velocità dovute all’attrito e alla turbolenza. Ciò causa dissipazioni di energia di pressione in energia termica, spesso con notevoli aumenti di temperatura locali.
Natura e Origine
Le perdite di carico concentrate hanno un’espressione coerente con quella delle perdite di carico distribuite. Ma, a differenza di queste ultime, le perdite di carico concentrate non dipendono dalla lunghezza del tubo (scompare il termine L/D), in quanto sono localizzate (concentrate) in un ben determinato punto. Sono causate da elementi specifici che alterano significativamente il profilo di velocità del fluido, generando vortici e turbolenze che dissipano energia.
Formula di Calcolo e Coefficienti (ζ, K, b)
La formula generale per il calcolo delle perdite di carico concentrate è:∆? = ? ∙ ? ∙ ?² / 2Dove 'w' e 'ρ' sono rispettivamente la velocità media e la densità del fluido, mentre 'ζ' (o 'K', 'b' a seconda delle notazioni) è il coefficiente di resistenza localizzata. È necessario però prestare attenzione alla velocità che si considera. Infatti, se la sezione del tubo ha diametro costante, anche la velocità è costante, ma se il diametro varia, come nei casi di restringimenti o allargamenti, la velocità in ingresso w1 è diversa da quella in uscita w2. Dalla relazione di continuità (Portata volumetrica = Velocità * Sezione), si deduce subito che se la sezione si allarga la velocità diminuisce, mentre se la sezione si restringe la velocità aumenta. Tutto ciò è valido se si ipotizza la densità ρ del fluido costante, come avviene tipicamente per i liquidi. La relazione di proporzionalità diretta tra velocità del fluido e sezione del tubo può non essere valida se si considera che al variare della pressione può variare anche il volume specifico del fluido e quindi la sua densità, il che è rilevante per i gas.
Il valore del coefficiente 'ζ' (o 'K', 'b') è determinato sperimentalmente e varia in base al tipo di perdita di carico e al regime di flusso che si instaura (laminare, turbolento o transitorio). I valori del fattore di attrito 'b' per i casi più comuni sono riportati in tabelle.
Esempi e Valori Tipici per Componenti Termici
Nella tabella si può ad esempio leggere che 'b' può variare tra 0.3 e 0.5 in una curva a gomito ben raccordata, vale 2 per una diramazione a T, 0.5 se il tubo si allarga e 1.5 se il tubo si restringe (diversamente da quanto si potrebbe pensare si ha una perdita maggiore allargando il tubo piuttosto che strozzandolo), vale 0.4 per una valvola a saracinesca, 2 per una valvola a squadra aperta, e 2.5 per una caldaia.
Per i radiatori, il coefficiente 'csi' è tabellato e vale 3, e 3 anche per le caldaie in alcune tabelle. Tuttavia, non essendo sempre certo il tipo di modello di caldaia, ci si chiede se sia valido come metodo quello di calcolare le perdite di carico di radiatori e caldaie con la formula sopra. Ad esempio, il quaderno Caleffi consiglia un csi_valvola= 8.5 (valvola dritta) e per un detentore pari a csi=1.5 (detentore dritto). È importante notare che, leggendo in vari forum, si osserva che qualcuno considera per un radiatore anche 10 [Kpa] di perdita concentrata, mentre altri suggeriscono valori tra 22, 25 o 32 kPa come perdita di carico di un radiatore. Queste differenze evidenziano la necessità di consultare dati specifici del produttore quando disponibili, oppure di utilizzare valori di progetto basati su esperienze consolidate e margini di sicurezza adeguati. Un risultato di 4.2 Kpa per un radiatore, per esempio, viene spesso ritenuto troppo basso e quindi errato in un contesto di dimensionamento reale.
Metodi di Calcolo delle Perdite Complessive
Per il calcolo delle perdite di carico complessive di un impianto, si possono adottare due approcci principali: la somma diretta delle perdite distribuite e concentrate, oppure il metodo della lunghezza equivalente.
Somma Diretta o Lunghezza Equivalente
Per calcolare la perdita di carico totale, anziché sommare alle perdite di carico distribuite le perdite di carico concentrate, si può procedere con un metodo alternativo: la conversione delle perdite concentrate in una lunghezza equivalente di tubo rettilineo che genererebbe la stessa perdita.
Il Nomogramma per la Lunghezza Equivalente

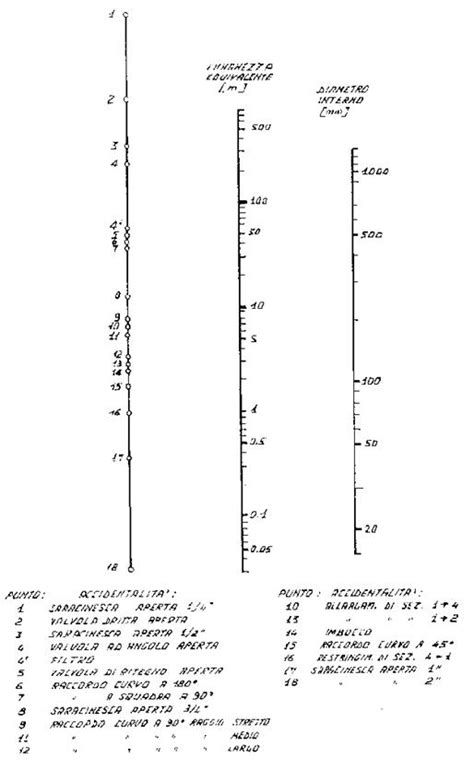

Per determinare una lunghezza equivalente, si usa un nomogramma. Tale diagramma è costituito da tre assi verticali paralleli: su quello a destra vengono riportati i valori del diametro interno della sezione del tubo in millimetri, su quello a sinistra valori corrispondenti alle accidentalità del tubo (cioè gli elementi che causano perdite concentrate) e su quello centrale i valori della lunghezza equivalente in metri. Conoscendo il diametro interno del tubo e il tipo di accidentalità, si può ricavare il valore della lunghezza equivalente semplicemente congiungendo con una retta i due punti sugli assi esterni corrispondenti ai valori noti: la lunghezza equivalente è pari al valore in metri corrispondente al punto in cui tale retta interseca l’asse centrale.
Una formula utile per calcolare la lunghezza equivalente di un componente con un dato coefficiente 'csi' è: Leq = 0.0163 * csi * D^1.25, dove 'D' è il diametro interno della tubazione in [mm] e la lunghezza equivalente viene espressa in metri. Ora, facendo un esempio: se si ha un radiatore (csi=3) collegato tramite tubi di rame da D=10 [mm], il conto fornirebbe: Leq = 0.0163 * 3 * 10^(1.25) = 0.869 [m]. Quindi, la lunghezza equivalente di un radiatore potrebbe essere stimata intorno a 0.87 [m]. In questo conto, però, mancano la valvola e il detentore in cui si hanno altre perdite. Questi elementi aggiuntivi devono essere considerati separatamente o incorporati nel calcolo della lunghezza equivalente per avere un quadro completo.
Perdite di Carico: Guida al Calcolo Sicuro e Definizione
Implicazioni Pratiche e Errori Comuni nella Progettazione
La corretta valutazione delle perdite di carico è un pilastro fondamentale nella progettazione degli impianti. Le perdite di carico concentrate sono spesso la fetta più grande della prevalenza richiesta ad un ventilatore o ad una pompa. Per un corretto dimensionamento degli impianti, sia idraulici che aeraulici, è quindi fondamentale calcolare correttamente queste perdite di carico. E probabilmente per molti progettisti di impianti - ma non per tutti, te lo assicuro - è effettivamente così.
Il Problema delle Stime "A Spanne"
Nel 37,5% dei casi, i malfunzionamenti nell’impianto sono dovuti a una stima troppo “a spanne” delle perdite di carico concentrate. Questa è la percentuale tra tutti i casi di problematiche per i quali sono stati riscontrati problemi negli ultimi anni. D’altronde, non è raro trovare chi calcola a grandi linee le perdite di carico, magari usando tabelle con valori di caduta di pressione per ogni metro di tubazione, senza considerare adeguatamente la complessità del sistema.
Il risultato di tali stime approssimative? Nella migliore delle ipotesi, il ventilatore o la pompa che viene installato è sottodimensionato e, quindi, nell’impianto circola una portata minore di quella necessaria, compromettendo le prestazioni e l'efficienza. Nel caso peggiore, per sopperire all’elevata resistenza delle tubazioni, la ventola finisce a lavorare nella sua zona di instabilità - detta pompaggio - rischiando di frantumarsi in poche settimane, lanciando pezzi affilati di ferro in giro per lo stabilimento e creando seri rischi per la sicurezza. Anche un dimensionamento eccessivo della pompa o del ventilatore porta a problemi: se la ventola è esuberante rispetto alle perdite di carico dell’impianto, essa si adegua andando a lavorare a portate più alte sulla sua curva. Portate più alte significano anche potenza assorbita maggiore. Si rischia, quindi, che il ventilatore vada fuori assorbimento e il motore si blocchi in continuazione. Senza essere maniacali, il calcolo delle perdite di carico concentrate e distribuite deve essere sufficientemente preciso.
Le turbolenze, cioè le perdite di carico concentrate, sono le più complesse da calcolare correttamente, proprio perché dipendono pesantemente da come si progetta il layout della tubazione. Questo richiede un'attenzione particolare a tre errori comuni che è fondamentale evitare.
Errore 1: Componenti Troppo Ravvicinati
Gli spazi per installare i ventilatori e le tubazioni sono spesso risicati. Lungo il percorso delle tubazioni ci sono poi numerosi ostacoli da aggirare, e la soluzione ideale e perfetta è sempre un’utopia. Tuttavia, bisogna stare molto attenti a come si posizionano le curve, i raccordi conici, gli innesti e tutti i componenti che causano delle perdite di carico concentrate. Per quanto possibile, si deve cercare di evitare che possano interferire tra di loro.
Immaginiamo di aver bisogno di posizionare due curve a 90° una dopo l’altra. Se non si rispettano certe distanze minime, si possono inciampare in seri problemi. Di sicuro le perdite di carico concentrate reali saranno molto più alte di quelle che si erano calcolate teoricamente. E quindi, come detto, il ventilatore sarà costretto a fornire una portata più bassa rispetto a quella di progetto. Ma oltre alle perdite di carico troppo elevate, si rischia di compromettere la sicurezza dell’impianto. Un qualsiasi elemento che produce perdite di carico concentrate altera il flusso di gas nella tubazione, generando vortici e turbolenze. Quando si installano più componenti uno in serie all’altro, si amplificano questi fenomeni fino ad arrivare a situazioni critiche in cui il flusso di gas causa forti vibrazioni su tutta la tubazione. A lungo andare, queste sollecitazioni portano alla rottura di qualche flangia o di tratti di tubazione.
Come evitare allora il pericolo di questi guasti? Bisogna dare modo al gas di “assorbire” tutte le turbolenze e tornare nella condizione di flusso uniforme. Ecco perché serve una lunghezza minima di tubazione “dritta” tra due perdite di carico concentrate. Una semplice regoletta pratica che si utilizza spesso è: prima e dopo l’elemento che genera una perdita concentrata, mantenere la tubazione rettilinea per una lunghezza pari ad almeno 3 volte il diametro. Se, ad esempio, si ha una curva a 90° con un diametro di 500 mm, non mettere altri componenti che possono causare perdite di carico concentrate - sia prima che dopo - ad una distanza minore di 1500 mm. Se proprio non è possibile rispettare queste distanze minime, in alcuni casi è possibile porre rimedio utilizzando quelli che vengono chiamati deflettori, elementi progettati con cura per guidare il flusso.
Errore 2: Dimenticare le Perdite di Ingresso e Uscita
Fino a qualche tempo fa, non si pensava di dover precisare quanto fossero importanti queste perdite di carico concentrate. Succede, quando si conosce a fondo un argomento, di dare per scontate certe informazioni. A volte, si scopre che le perdite di carico all'ingresso e all'uscita dalla tubazione sono state trascurate completamente, portando a discrepanze significative nei calcoli. Ad esempio, è capitato che mancassero 370 Pa all’appello, circa un 20% delle perdite di carico totali, portando a un ventilatore scelto con una prevalenza più bassa di quella reale, che per forza di cose lavorava in un punto a minor portata.
Anche per calcolare queste perdite di carico concentrate esistono delle formule in letteratura. Nel caso di ingresso dell’aria nella tubazione, la perdita di carico concentrata può andare da metà della pressione dinamica fino a 2 volte questo valore. Le perdite di carico all’uscita, invece, possono variare da una volta a 4 volte la pressione dinamica. Questi sono valori non del tutto trascurabili e devono essere inclusi nel calcolo totale. Il calcolo corretto delle perdite di carico concentrate di questi due componenti della tubazione è quindi condizione necessaria per un corretto acquisto del ventilatore o della pompa. Spesso, poi, piccoli accorgimenti - come una flangia o un piccolo cono installato sull’aspirazione - possono ridurre notevolmente le perdite di carico concentrate, e quindi permettere di ottimizzare i consumi elettrici del sistema.
Errore 3: Rotazione del Flusso in Ingresso al Ventilatore
Le curve di prestazione di qualsiasi ventilatore sono tutte tracciate considerando che l’aria arrivi all’ingresso della ventola con un movimento lineare, senza turbolenze o una rotazione. Se, infatti, l’aria arriva alle pale della girante con una rotazione, le curve di portata pressione cambiano notevolmente. Le serrande di regolazione in aspirazione lavorano, infatti, in questo modo: imponendo all’aria una rotazione nello stesso senso in cui sta ruotando la ventola, riducono la portata e la pressione generata dal ventilatore. Allo stesso modo, se a causa di come è stata progettata la tubazione, il ventilatore riceve un flusso con una rotazione, ci si ritrova con una portata minore di quella prevista. Purtroppo, curve e cambi di direzione nella tubazione generano sempre questi fastidiosi vortici.
La soluzione più semplice è quella di mantenere una distanza minima tra l’aspirazione del ventilatore e qualsiasi elemento della tubazione che produce questi vortici. Come già detto prima, se si considera una distanza minima pari a 3 volte il diametro della tubazione, si può stare tranquilli che i vortici vengono riassorbiti. Se si hanno spazi troppo stretti per poter garantire la distanza minima dal ventilatore di qualsiasi disturbo, l’unica alternativa per evitare i problemi legati ai vortici è installare un raddrizzatore di flusso. Questo componente viene installato dentro alla tubazione ed è costruito con lamiere incastrate tra di loro a formare un “nido d’ape” o disposte lungo 6-8 raggi del tubo. Inutile dire che il raddrizzatore di flusso deve essere progettato correttamente, con una lunghezza minima per essere efficace. Inoltre, introduce a sua volta delle perdite di carico concentrate che devono essere tenute in considerazione quando si valuta la prevalenza che il ventilatore deve fornire.
Accorgimenti Progettuali e Controlli Fondamentali
La progettazione di un impianto termico o idraulico efficiente e affidabile richiede una profonda comprensione e un'applicazione rigorosa dei principi che regolano le perdite di carico. Oltre a evitare gli errori comuni, è essenziale adottare specifici accorgimenti e controlli per garantire il successo del progetto.
Calibrazione della Pompa/Ventilatore
Maggiore è la somma tra perdite di carico distribuite e perdite di carico concentrate, maggiore sarà l’energia che la pompa dovrà fornire al fluido. In aggiunta alle perdite dell’impianto, anche all’interno della pompa stessa ci sono delle perdite. Le perdite per urto, ad esempio, sono legate allo scostamento dei triangoli di velocità reali da quelli di progetto (teorici), che provoca l’urto della corrente fluida sulla palettatura. Le perdite per urto si verificano all’ingresso della girante quando la velocità relativa del fluido presenta un angolo diverso da quello costruttivo. Si può così determinare la pompa che occorre per mantenere in circolazione l’acqua in un impianto di riscaldamento, selezionando un componente che abbia una curva di prevalenza adeguata a superare le perdite totali del circuito.
Un altro aspetto riguarda i cali di pressione previsti nella scelta di alcuni scambiatori di calore, soprattutto a piastre. Si tratta ovviamente di determinare la previsione delle perdite di carico per un dato scambiatore (sempre per un valore di flusso specifico - perché le perdite aumentano con la portata del fluido). Negli impianti più avanzati, le previsioni di calo di pressione vengono calcolate per selezionare le pompe - ma negli impianti più semplici, spesso in case unifamiliari, non è necessario essere così meticolosi. In linea di principio, è bene sapere che perdite di carico maggiori sono generate da scambiatori troppo piccoli rispetto all'impianto.
Verifica del Senso di Flusso e Posizionamento Componenti
Talvolta, dopo l’installazione di alcuni componenti aggiuntivi nel sistema di riscaldamento o di produzione di acqua calda sanitaria, possono comparire problemi di pressione e, in generale, di flusso (o della sua assenza) nell’impianto. Se, quindi, dopo l’installazione di uno scambiatore di calore, di un separatore di impurità, di un filtro anticalcare o di qualsiasi altro dispositivo, si manifesta questo fenomeno indesiderato, è sempre necessario iniziare verificando il senso di flusso. Alcuni di questi dispositivi hanno un senso di flusso chiaramente definito e il suo mancato rispetto provoca aria nell’impianto o il suo intasamento. Alcuni dispositivi, come gli scambiatori di calore menzionati, richiedono, inoltre, una specifica posizione di montaggio; nel caso dello scambiatore di calore a piastre, si tratta della posizione verticale. L’installazione in una posizione non corretta può bloccare l’intero sistema e ridurne la funzionalità anche di diverse decine di percento. Un altro problema comune è il riscaldamento non uniforme, spesso dovuto a un bilanciamento idraulico non ottimale, anch'esso legato a una gestione impropria delle perdite di carico.
Ottimizzazione e Efficienza Energetica
Il calcolo preciso delle perdite di carico e l'applicazione di principi di buona progettazione non solo prevengono malfunzionamenti, ma contribuiscono significativamente all'efficienza energetica dell'impianto. Ridurre la resistenza offerta dalle tubazioni e dai componenti significa che la pompa o il ventilatore dovrà lavorare meno per spostare la stessa quantità di fluido, traducendosi in un minor consumo elettrico. Si possono consigliare piccoli accorgimenti per ridurre la resistenza offerta dalle tubazioni e ridurre, quindi, sia la taglia - cioè i costi - del ventilatore che i suoi consumi elettrici. Ciò include l'ottimizzazione dei percorsi, l'uso di raccordi a basso coefficiente di perdita, e il dimensionamento corretto dei diametri delle tubazioni per mantenere velocità del fluido appropriate.
Unità di Misura e Convenzioni
Nel contesto del calcolo delle perdite di carico, è importante comprendere le diverse unità di misura utilizzate e le convenzioni associate.
Nell’esercizio precedente, la perdita di carico è stata espressa in Pascal, poiché sono state usate le unità di misura del sistema internazionale. Ma in idraulica, tradizionalmente, le perdite di carico vengono espresse in metri di colonna d’acqua. Per convertire i metri di colonna d’acqua in Pascal, e cioè per passare da una misura lineare in altezza alla corrispondente misura di pressione, si utilizza la legge di Stevino (P = ρgh, dove ρ è la densità del fluido, g l'accelerazione di gravità e h l'altezza della colonna di fluido).
Non si deve però cadere nell’errore di considerare carico e pressione equivalenti quando il fluido è in moto. In un sistema dinamico, la pressione totale è la somma della pressione statica e della pressione dinamica. Quando si parla di perdite di carico, ci si riferisce alla dissipazione di energia che si manifesta come una diminuzione della pressione totale disponibile per il movimento del fluido.
È anche fondamentale comprendere il concetto di pressione atmosferica in questo contesto. Considerando un punto sul pelo libero dell'acqua e un punto in cui il tubo termina, si potrebbe erroneamente concludere che la pressione in entrambi i punti sia la pressione atmosferica. In idraulica, aerodinamica e fluidodinamica, si assume convenzionalmente la pressione atmosferica pari a zero. In realtà, la pressione atmosferica è pari a circa 1 bar, ma queste scienze, basandosi sul fatto che è sempre presente e agisce su tutte le superfici esposte all'atmosfera, la considerano inesistente, cioè nulla, e riportano ad essa le altre pressioni che per questo vengono dette relative. I manometri sono volutamente tarati perché la misura della pressione atmosferica sia zero, fornendo così direttamente i valori di pressione relativa.
