Le perdite in un impianto di riscaldamento rappresentano un problema comune ma potenzialmente grave, capace di causare danni significativi, sprechi energetici ed economici, e disagi agli occupanti di un edificio. Comprendere le cause alla radice di queste perdite è il primo passo fondamentale per poterle identificare tempestivamente e applicare le soluzioni più adeguate, garantendo così l'efficienza e la longevità del sistema.
Le Molteplici Cause delle Perdite negli Impianti Termici
Le cause che portano alla comparsa di perdite in un impianto di riscaldamento sono varie e possono derivare sia da fattori legati all'usura naturale dei materiali, sia da difetti di installazione o malfunzionamenti specifici dei componenti. Analizzare questi aspetti in dettaglio è cruciale per una diagnosi accurata.
Usura e Corrosione: Il Tempo Come Nemico Silenzioso

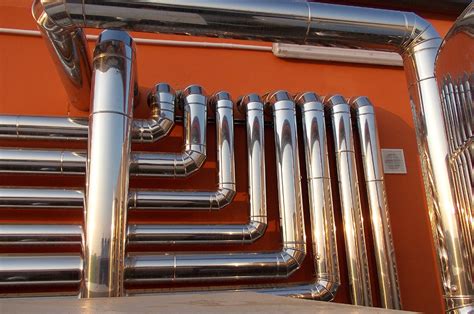

Nel corso degli anni, le tubazioni, i radiatori e tutti gli altri componenti che costituiscono un impianto di riscaldamento sono inevitabilmente soggetti a un processo di degrado. L'azione continua e prolungata dell'acqua, che circola costantemente all'interno del sistema, unita all'esposizione agli agenti atmosferici in alcune parti dell'impianto, può portare all'usura dei materiali. La corrosione, in particolare, attacca le superfici metalliche, indebolendole progressivamente. Questo indebolimento può manifestarsi inizialmente con delle micro-fessurazioni, che con il tempo possono evolvere in perdite d'acqua più evidenti. L'acqua stessa, a seconda della sua composizione chimica e della presenza di impurità, può accelerare questi processi corrosivi, soprattutto se l'impianto non è adeguatamente protetto o trattato con inibitori di corrosione.
Guasti Meccanici e Malfunzionamenti dei Componenti
Oltre all'usura generica, i singoli componenti dell'impianto sono suscettibili di guasti meccanici specifici. Valvole che non chiudono correttamente, pompe che presentano perdite dalle tenute, termostati difettosi che causano variazioni anomale di pressione, o scambiatori di calore danneggiati sono tutte potenziali fonti di perdite d'acqua. Un malfunzionamento in uno di questi elementi può creare punti di stress anomali sul sistema o causare una pressione eccessiva in determinate sezioni, portando a cedimenti strutturali e conseguenti perdite.

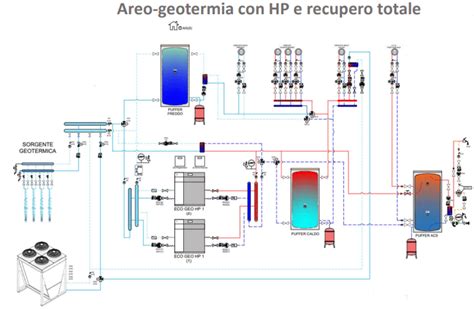

Errori Durante la Costruzione e l'Installazione
Un aspetto spesso sottovalutato, ma di primaria importanza, riguarda i difetti che possono insorgere durante la fase di costruzione e installazione dell'impianto. La qualità dei materiali impiegati gioca un ruolo fondamentale: una selezione di tubi o radiatori di materiale non qualificato o di bassa qualità può introdurre problemi nascosti fin dall'inizio, rendendo l'impianto predisposto a futuri incidenti di perdita.
Il processo di installazione presenta ulteriori insidie. La presenza di numerose curvature nelle tubazioni richiede una corretta esecuzione, spesso con tecniche di piegatura a freddo. Tuttavia, per comodità o per mancanza di attenzione, i lavoratori edili potrebbero piegare i tubi in modo eccessivo o non rispettare il raggio di curvatura minimo consentito. Questo può portare alla rottura interna dei tubi, specialmente quelli compositi alluminio-plastica, un danno non visibile esternamente ma che si manifesta con perdite una volta che l'impianto viene messo sotto pressione.
La diversificazione dei materiali utilizzati sul mercato per le tubazioni può creare ulteriori problemi. Quando si interconnettono tubi di materiali differenti, le loro proprietà di espansione termica possono variare significativamente. L'incoerenza nei coefficienti di espansione, dovuta al riscaldamento e raffreddamento ciclico dell'acqua, genera stress sui giunti e sulle connessioni, che possono portare a perdite nel tempo.
Anche l'uso di tubazioni in PP-R, apprezzate per la resistenza alla corrosione, richiede una corretta fusione a caldo durante l'installazione. Un'esecuzione non ottimale di questa procedura, con tempi di riscaldamento o profondità di inserimento non controllati, può compromettere l'integrità della connessione, rendendola più difficile da riparare e potenzialmente causa di perdite future.
Infine, la scelta di prodotti di qualità inferiore da parte di alcune unità costruttive, al fine di massimizzare i profitti, è una causa diretta di problemi. Tubi e radiatori di bassa qualità non solo rendono più complessa l'installazione, ma sono anche più inclini a cedimenti, anche sotto pressioni d'acqua considerate normali, con conseguenti scoppi e gravi rischi per la sicurezza dell'impianto e delle persone.
Problemi Specifici di Calcolo e Software
Un aspetto emerso dalle discussioni tecniche riguarda la complessità nella modellazione e nel calcolo delle prestazioni energetiche degli impianti, specialmente quando si utilizzano software specifici per la certificazione energetica. Errori o incongruenze nelle formule di calcolo, nella gestione delle perdite di distribuzione o accumulo per l'acqua calda sanitaria (ACS) e nel modo in cui vengono considerate le fonti rinnovabili possono portare a "Fatal Error" nei software, indicando anomalie nei parametri inseriti o nei calcoli effettuati.
Ad esempio, la gestione delle perdite di generazione può diventare complessa in contesti specifici, come ristrutturazioni con elevato isolamento e caldaie a condensazione, dove le perdite potrebbero teoricamente essere negative se i recuperi sono significativi. La discrepanza tra i rendimenti di calcolo (come EPACS e EFACS) e le aspettative basate su normative specifiche (come la UNI/TS 11300-2) genera confusione e richiede un'interpretazione accurata dei protocolli.
La normativa e i software associati (come ITACA/VEA o TerMus) cercano di standardizzare la valutazione energetica, ma la complessità intrinseca degli impianti e le diverse metodologie di calcolo possono portare a risultati non immediatamente intuitivi. La gestione di impianti solari termici centralizzati in edifici con più unità immobiliari (EOdC) è un altro esempio di come le modalità di calcolo possano portare a valori limite di efficienza apparentemente irrealistici, richiedendo una corretta suddivisione dell'impegno energetico per singola unità.
Metodologie di Ricerca e Individuazione delle Perdite
Una volta comprese le possibili cause, è fondamentale adottare metodi efficaci per localizzare con precisione la fonte di una perdita, soprattutto quando questa non è immediatamente visibile.
Metodi Tradizionali e Chimici
Uno dei metodi più antichi e semplici per ricercare la presenza di perdite, in particolare quelle d'aria o di gas, consiste nell'applicare una soluzione saponosa sulle tubazioni sospette. Se c'è una fuoriuscita, le bolle di sapone indicheranno il punto esatto. Questo metodo è più efficace per perdite superficiali e accessibili.
Tecniche di Indagine Termografica

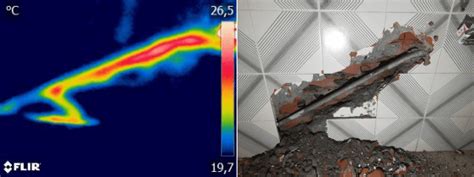

Per le perdite d'acqua, l'indagine termografica rappresenta una delle tecniche più avanzate e non distruttive. Utilizzando termocamere professionali ad alta sensibilità, è possibile individuare le variazioni di temperatura sulla superficie dell'edificio o dei componenti dell'impianto. Le aree in cui l'acqua sta fuoriuscendo dal circuito di riscaldamento presenteranno temperature differenti rispetto alle zone circostanti (più calde se l'acqua è calda, più fredde se l'acqua è fredda e sta causando umidità). Questa tecnica è estremamente efficace per mappare il percorso delle tubazioni nascoste sotto pavimenti, pareti o soffitti e per identificare con precisione le zone di anomalia termica che indicano una perdita.
Lo staff di ANALISI TERMOGRAFICHE, ad esempio, utilizza una esclusiva Metodologia MultiTesting®, specifica per la ricerca non distruttiva. Questa metodologia prevede, in primis, l'esecuzione di un'indagine termografica mirata a individuare il tracciato delle tubazioni e le aree affette da anomalie.
Ricerca Perdite con Gas Tracciante

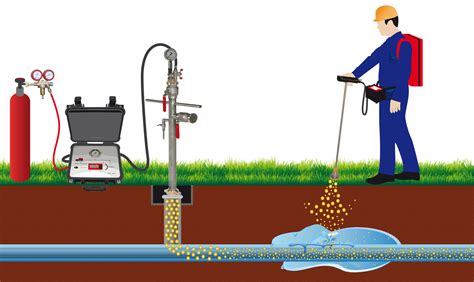

Un'altra tecnica non distruttiva e altamente efficace è la ricerca perdite con gas tracciante. Questa metodologia consiste nell'immettere un apposito gas inerte, solitamente una miscela di azoto (95%) e idrogeno (5%), all'interno della tubazione da verificare. Questo gas è scelto appositamente perché non tossico, non infiammabile, non corrosivo e assolutamente innocuo per l'ambiente. Il gas, una volta immesso nel sistema in pressione, fuoriesce dal punto esatto della perdita. La sua caratteristica è quella di emergere in modo perpendicolare alla superficie esterna. Utilizzando appositi sensori in grado di rilevare la presenza di questo gas, è possibile localizzare con estrema precisione il punto di fuoriuscita, anche se situato in profondità o in punti difficilmente accessibili.
Controllo Pressione e Riempimento Impianto
Un segnale d'allarme che non deve mai essere ignorato è la necessità di rabboccare frequentemente l'acqua nell'impianto di riscaldamento per evitare che la caldaia vada in blocco a causa della perdita di pressione. Questo sintomo indica inequivocabilmente la presenza di una perdita. Per verificare questo, è sufficiente monitorare il manometro della caldaia o dell'impianto. Se la pressione scende costantemente al di sotto del livello raccomandato (solitamente tra 1 e 1.5 bar a impianto freddo), è indice di una fuga.
Un altro metodo consiste nel pressurizzare l'impianto con aria o gas inerte dopo averlo svuotato e isolato. Se la pressione cala, significa che c'è una perdita. Successivamente, si può procedere con metodi più specifici come quelli sopra descritti.
Soluzioni Pratiche per Risolvere le Perdite
Una volta individuata la causa e la posizione della perdita, è necessario intervenire con le soluzioni più appropriate per ripristinare l'integrità dell'impianto.
Sostituzione dei Componenti Danneggiati
A seconda della causa della perdita, potrebbe essere necessario procedere alla sostituzione di specifici elementi dell'impianto. Questo può includere la sostituzione di tubazioni corrose o danneggiate, valvole che non garantiscono più una tenuta perfetta, giunti che hanno ceduto, o radiatori che presentano crepe o perforazioni. La scelta dei materiali di ricambio deve essere sempre di alta qualità e compatibile con il resto dell'impianto.
Sigillatura di Fori e Fessure
Per perdite di dimensioni ridotte, come piccoli fori o fessure, è possibile intervenire con metodi di sigillatura. L'utilizzo di materiali appositi, come nastri adesivi specifici per tubi resistenti al calore e alla pressione, o sigillanti chimici formulati per applicazioni idrauliche, può offrire una soluzione temporanea o definitiva, a seconda della gravità del danno e del contesto. Questi prodotti creano una barriera impermeabile che arresta la fuoriuscita d'acqua.
Riparazioni Non Distruttive dall'Interno
In alcuni casi, specialmente con vecchie tubazioni che presentano numerosi punti critici, una soluzione molto efficace e poco invasiva è quella delle riparazioni non distruttive dall'interno. Tecniche come il risanamento dei tubi consentono di rinnovare le vecchie tubazioni applicando un nuovo rivestimento protettivo direttamente dall'interno del tubo stesso, senza dover necessariamente demolire pavimenti o pareti. Questo approccio minimizza i disagi, i costi e i tempi di intervento, offrendo una soluzione duratura.
Prevenzione e Manutenzione Programmata
La migliore strategia per gestire le perdite è la prevenzione attraverso una manutenzione programmata. Questo include:
- Ispezioni regolari: Controllare periodicamente l'impianto, monitorare la pressione, verificare la presenza di umidità o gocciolamenti.
- Trattamento dell'acqua: Utilizzare additivi per prevenire la corrosione e il calcare, mantenendo l'acqua con le giuste proprietà chimiche.
- Pulizia dell'impianto: Effettuare lavaggi periodici per rimuovere sedimenti e detriti che possono ostruire le tubazioni o danneggiare le pompe.
- Verifica dei componenti: Controllare lo stato di valvole, pompe e altri elementi critici, sostituendoli preventivamente se mostrano segni di usura.
- Corretta progettazione: Assicurarsi che ogni nuovo impianto o intervento di ristrutturazione sia progettato secondo le normative vigenti, utilizzando materiali certificati e tecniche di installazione appropriate.
Impianto Mandata/Ritorno
La gestione efficace delle perdite in un impianto di riscaldamento richiede una combinazione di conoscenza delle cause, adozione di tecniche di individuazione precise e applicazione di soluzioni mirate. Investire nella prevenzione e nella manutenzione è la chiave per evitare problemi costosi e garantire il comfort e la sicurezza del proprio ambiente.
