Calcolo delle Perdite di Carico Concentrate nei Circuiti Idronici: Guida Completa

La progettazione di sistemi idraulici efficienti è un pilastro fondamentale in numerosi settori, che spaziano dall'approvvigionamento idrico alle applicazioni industriali, fino ai complessi sistemi di riscaldamento e raffreddamento degli edifici. In questo contesto, la comprensione approfondita delle perdite di carico, sia distribuite che concentrate, assume un'importanza capitale per garantire il corretto funzionamento degli impianti, minimizzare gli sprechi energetici, contenere i costi operativi ed evitare problematiche di performance.

Il presente articolo si propone di esplorare in dettaglio il calcolo delle perdite di carico concentrate all'interno dei circuiti idronici, fornendo una guida completa che integra principi teorici, metodologie pratiche e strumenti di supporto.

Comprendere le Perdite di Carico: Un Concetto Fondamentale

La perdita di carico di un circuito idraulico rappresenta la resistenza che lo stesso oppone al libero scorrere dei fluidi al suo interno. Questa resistenza si manifesta come una diminuzione della pressione del fluido lungo il suo percorso. In termini generali, le perdite di carico sono dissipazioni di energia che riguardano il moto del fluido nei canali o nei tubi, assimilabili alle forze di attrito che si oppongono al moto desiderato.

Il principio teorico alla base di questi fenomeni è descritto dal trinomio di Bernoulli. In un fluido ideale, la somma delle componenti di pressione (statica, geodetica e dinamica) rimane costante in ogni punto del percorso. Tuttavia, nella realtà, i fluidi non sono ideali e vi sono forze interne che dissipano energia, causando una perdita di "pressione" quantificabile in un valore delta H. L'equazione del mondo reale applica il trinomio di Bernoulli tra due punti (1 e 2) di un tracciato generico, introducendo questo termine delta H per rappresentare le perdite di carico.

Isolando le perdite di carico H dalla formula, si ottiene una chiara rappresentazione di come queste influenzino il sistema:

$$P1 + \frac{1}{2}\rho v1^2 + \rho g h1 = P2 + \frac{1}{2}\rho v2^2 + \rho g h2 + \Delta H$$

Dove:

• $P$ rappresenta la pressione statica.
• $\frac{1}{2}\rho v^2$ rappresenta la pressione dinamica dovuta alla velocità del fluido.
• $\rho g h$ rappresenta la pressione geodetica dovuta all'altezza.
• $\Delta H$ rappresenta le perdite di carico totali tra i punti 1 e 2.

Le perdite di carico totali in un circuito sono la somma di due componenti principali: le perdite di carico distribuite e le perdite di carico concentrate.

Perdite di Carico Distribuite: L'Attrito lungo i Tratti Rettilinei

Le perdite di carico distribuite sono quelle che si verificano lungo i tratti rettilinei delle tubazioni e sono principalmente dovute all'attrito tra il fluido e le pareti interne della conduttura. Queste perdite sono una funzione di diverse variabili cruciali:

• Natura e stato fisico del fluido: La densità ($\rho$) e la viscosità del fluido giocano un ruolo significativo. Ad esempio, per l'acqua a 80°C, la massa volumica è un dato fondamentale.
• Velocità media del fluido (v): Maggiore è la velocità, maggiori saranno le perdite per attrito.
• Dimensioni della condotta (D): Il diametro interno della tubazione è un fattore determinante. Per condotti non circolari, si utilizza il diametro equivalente o idraulico, calcolato come 4 volte l'area della sezione divisa per il perimetro bagnato.
• Rugosità della parete interna ($\epsilon$): La scabrezza della superficie interna del tubo crea un attrito maggiore. Questa viene espressa come scabrezza assoluta ($\epsilon$) e relativa ($\epsilon/D$).
• Lunghezza della condotta (l): Naturalmente, più lungo è il tratto di tubazione, maggiori saranno le perdite per attrito accumulate.

Il calcolo delle perdite di carico distribuite può essere affrontato attraverso metodi matematici o grafici.

Metodo Matematico per le Perdite di Carico Distribuite

Il metodo matematico richiede una serie di passaggi dettagliati per ottenere un calcolo preciso, specialmente in sistemi complessi come quelli aeraulici.

1° Step: Definizione della Velocità nelle CondotteLa velocità del fluido (v) in una condotta viene calcolata dividendo la portata (Q), tipicamente espressa in m³/h, per l'area della sezione trasversale (A) della condotta, espressa in m². Per ottenere la velocità in m/s, la portata deve essere divisa per 3600 (secondi in un'ora).

$$v = \frac{Q}{A \times 3600}$$

È fondamentale ricalcolare la velocità ogni volta che vi è un cambio di sezione o una variazione della portata dovuta a confluenze.

2° Step: Calcolo del Numero di Reynolds (Re)Il numero di Reynolds è un parametro adimensionale che indica la natura del moto del fluido all'interno della tubazione. Permette di distinguere tra regime laminare (Re < 2000), transizione (2000 < Re < 10000) e turbolento (Re > 10000).

$$Re = \frac{v \times D}{\nu}$$

Dove:

• $v$ è la velocità media del fluido.
• $D$ è il diametro (equivalente o idraulico).
• $\nu$ è la viscosità cinematica del fluido (che varia con la temperatura).

3° Step: Calcolo del Coefficiente di Perdita Distribuita (λ)Questo coefficiente, noto anche come fattore di attrito, dipende sia dal numero di Reynolds che dalla rugosità della parete della tubazione. Per calcolarlo, si fa comunemente riferimento al diagramma di Moody, che correla Re, la scabrezza relativa ($\epsilon/D$) e il fattore di attrito $\lambda$.

La formula generale per le perdite di carico distribuite per unità di lunghezza è espressa dall'equazione di Darcy-Weisbach:

$$\frac{\Delta H_{distribuita}}{l} = \lambda \frac{v^2}{2gD}$$

Dove:

• $\lambda$ è il fattore di attrito.
• $l$ è la lunghezza del tratto di tubazione.
• $g$ è l'accelerazione di gravità.

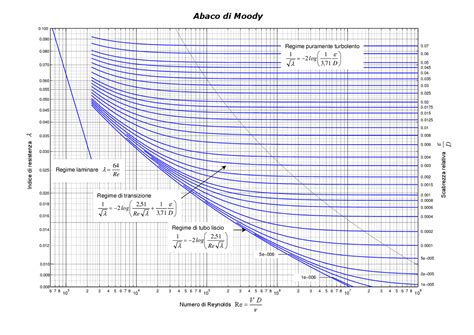

Il valore di $\lambda$ si ottiene dal diagramma di Moody, individuando il punto di intersezione tra la linea corrispondente al numero di Reynolds calcolato e la curva relativa alla scabrezza relativa del materiale della tubazione.

Per quanto riguarda i materiali tipicamente utilizzati nei sistemi aeraulici, i valori di scabrezza assoluta ($\epsilon$) variano:

• Canali lisci (plastica, acciaio trafilato): 0 - 0,02 mm
• Canali in acciaio grezzi non saldati: 0,03 - 0,06 mm
• Canali in acciaio grezzo saldato: 0,03 - 0,08 mm
• Canali in acciaio verniciati internamente: 0,02 - 0,05 mm
• Canali in acciaio zincato: 0,02 - 0,05 mm

Se si utilizzano tubazioni specifiche (flessibili, tessuti, spirali), è consigliabile consultare il fornitore per ottenere il valore di scabrezza assoluta o il grafico delle perdite di carico relativo al prodotto.

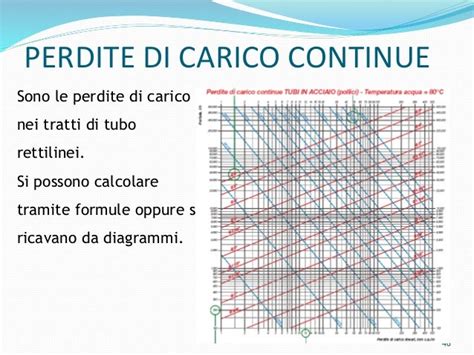

Metodo Grafico per le Perdite di Carico Distribuite

Il metodo grafico permette di effettuare un calcolo preliminare e indicativo delle perdite di carico distribuite, utile per stime economiche e tecniche iniziali. Si basa sull'utilizzo di grafici specifici che mettono in relazione portata, diametro, velocità e perdite di carico per metro lineare.

Il procedimento tipico prevede:

1. Scelta del grafico appropriato: In base al tipo di condotto (es. molto liscio, liscio) e alle condizioni operative (temperatura, altitudine).
2. Individuazione della portata (Q): Sull'asse appropriato del grafico.
3. Determinazione delle perdite di carico: Incrociando la portata con la linea continua indicante il diametro del canale o con la linea tratteggiata indicante la velocità desiderata. Questo permette di leggere il valore relativo di perdita di carico distribuita sull'asse Y (es. in mmH₂O al metro).

Sebbene utile per una valutazione rapida, questo metodo fornisce valori indicativi e non dovrebbe essere l'unica base per la progettazione definitiva di sistemi complessi.

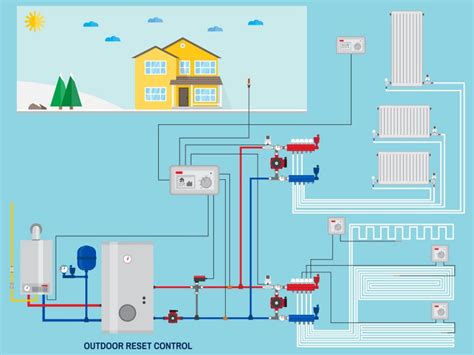

Perdite di Carico Concentrate: L'Impatto dei Componenti

Le perdite di carico concentrate, o localizzate, si verificano in punti specifici delle linee di piping a causa della presenza di componenti che introducono perturbazioni nel flusso del fluido. Queste perturbazioni sono dovute a variazioni di dimensione della rete, cambi di direzione, o alla presenza di dispositivi specifici.

I componenti che generano perdite di carico concentrate includono:

• Curve: A 90°, 45°, 30°, 15°, con diverse tipologie (stampate, a spicchi) e rapporti raggio/diametro.
• Raccordi: Gomiti, tee, riduzioni, allargamenti.
• Valvole: Di intercettazione, di regolazione, di ritegno.
• Filtri, abbattitori, scambiatori di calore.
• Ingressi e uscite.
• Ventilatori e pompe.

Per calcolare queste perdite, si utilizzano principalmente due metodi:

Metodo della Caduta di Pressione Dinamica (Coefficienti di Perdita Localizzata, ζ)

Questo metodo assume che ogni componente introduca una perdita di attrito caratteristica, espressa da un coefficiente di resistenza localizzata ($\zeta_a$). La perdita di carico concentrata per un componente è data da:

$$\Delta H{concentrata} = \zetaa \frac{v^2}{2g}$$

Dove:

• $\zeta_a$ è il coefficiente di resistenza localizzata specifico del componente.
• $v$ è la velocità del fluido nel tratto di interesse.
• $g$ è l'accelerazione di gravità.

I coefficienti $\zetaa$ sono generalmente determinati sperimentalmente e forniti dai produttori dei componenti o reperibili in manuali tecnici. Ad esempio, per una curva a 90° con un rapporto raggio/diametro di 0,75, il valore di $\zetaa$ potrebbe essere 0,5.

Metodo della Lunghezza Equivalente

Questo metodo associa a ciascun componente una "lunghezza equivalente addizionale" di condotta diritta. Questa lunghezza equivalente ($L_e$) viene moltiplicata per la perdita di carico per metro lineare della tubazione diritta corrispondente per ottenere la caduta di pressione addizionale causata dal componente.

$$\Delta H{concentrata} = \lambda \frac{Le}{D} \frac{v^2}{2g}$$

Dove $L_e$ è la lunghezza equivalente del componente.

Il calcolo di $\zetaa$ o $Le$ per i vari componenti richiede l'accesso a tabelle e grafici specifici, spesso disponibili in manuali termotecnici o forniti dai produttori.

Software e Strumenti di Supporto alla Progettazione

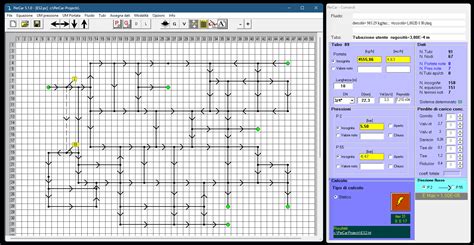

Per semplificare il calcolo delle perdite di carico localizzate e distribuite in circuiti idraulici complessi, sono disponibili strumenti software dedicati. Questi programmi sono risorse fondamentali per professionisti dell'ingegneria idraulica, tecnici dell'acqua, progettisti e chiunque lavori nella progettazione e ottimizzazione di sistemi idraulici.

Un esempio di tali strumenti è un programma sviluppato da Itieffe, progettato per rendere più semplice il calcolo delle perdite di carico localizzate nei circuiti idraulici. Questi software permettono:

• Inserimento di dati specifici del circuito: Tipo di resistenze localizzate, diametro, velocità dell'acqua, temperatura del fluido.
• Calcolo automatico delle perdite di carico: Fornendo risultati precisi e dettagliati per ogni segmento del circuito.
• Simulazioni su vari scenari: Consentendo il confronto di diverse opzioni di progettazione per identificare la soluzione ottimale.

Software come ESApro Head Loss integrano il calcolo delle perdite di carico direttamente nel modello tridimensionale dell'impianto, calcolando perdite totali e verificando il corretto dimensionamento delle linee di piping.

Dimensionamento dei Tracciati Aeraulici e Idronici

Una volta comprese e calcolate le perdite di carico distribuite e concentrate, è essenziale utilizzare queste informazioni per dimensionare correttamente il sistema. Esistono diverse metodologie di calcolo per il dimensionamento dei tracciati, applicabili sia ai sistemi aeraulici che idronici:

1. Metodo a Riduzione di Velocità: Si stabilisce una velocità iniziale del fluido a valle del ventilatore (o pompa) e la si riduce progressivamente nei successivi tronchi di condotta, in corrispondenza di ogni diramazione. La pressione richiesta al ventilatore (o pompa) viene determinata per la diramazione che presenta la maggiore lunghezza equivalente. Questo metodo, che richiede esperienza, è spesso impiegato per impianti semplici e necessita di serrande di taratura per il bilanciamento.

2. Metodo a Perdita di Carico Costante: L'intera rete viene dimensionata mantenendo costante la perdita di carico per unità di lunghezza. Ciò tende a bilanciare automaticamente le diramazioni simmetriche, mentre per quelle asimmetriche è necessaria una taratura con valvole o serrande. Questo metodo non garantisce una pressione statica uniforme a monte di ciascun terminale.

3. Metodo a Recupero di Pressione Statica: Questo metodo si basa sulla riduzione della velocità dell'aria (o fluido) in corrispondenza di ogni diramazione o terminale. Questa riduzione di velocità permette la conversione della pressione dinamica in pressione statica, contribuendo a mantenere una pressione più uniforme lungo il sistema. Questo approccio è particolarmente efficace per ottimizzare l'efficienza energetica e garantire prestazioni uniformi.

La scelta del metodo di dimensionamento dipende dalla complessità dell'impianto, dai requisiti prestazionali e dall'efficienza energetica desiderata. Un calcolo accurato delle perdite di carico è il prerequisito indispensabile per applicare efficacemente questi metodi e garantire un sistema idronico efficiente e affidabile.
