Continuiamo la nostra introduzione alla tecnica della moto, soffermandoci sull'analisi della struttura portante della motocicletta: il telaio. I telai delle moto hanno subito negli anni numerosissime variazioni strutturali e, per la loro realizzazione, sono stati impiegati materiali sempre più pregiati, riflettendo un percorso di costante ricerca dell'equilibrio tra leggerezza, rigidità e prestazioni. Derivando dalle biciclette, le moto inizialmente erano dotate di un leggero telaio a culla sul quale veniva installato centralmente il motore, una configurazione che, nel tempo, ha lasciato spazio a soluzioni sempre più sofisticate per affrontare le crescenti esigenze di potenza e maneggevolezza.
L'Evoluzione Storica e le Prime Soluzioni Strutturali del Dopoguerra

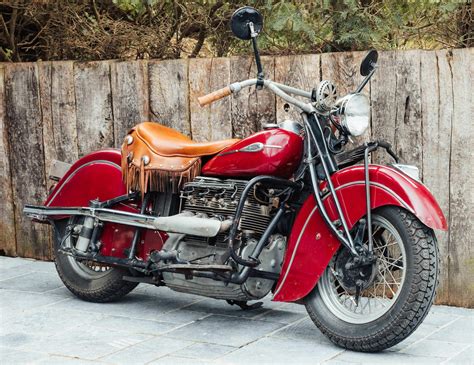

Lo sviluppo del disegno e della struttura dei telai motociclistici è strettamente legato al notevole incremento delle prestazioni e al grande miglioramento che si è avuto nel campo delle sospensioni. I primi anni del dopoguerra, tuttavia, hanno visto la comparsa di tanti nuovi modelli che, nella maggior parte dei casi, erano di tipo utilitario, caratterizzati da soluzioni costruttive semplici e affidabili per l'epoca.
All’estero non sono invece mancati importanti esempi di moto a due cilindri che disponevano di potenze considerevoli, delineando un panorama tecnico variegato. In Inghilterra, le altre grandi case hanno risposto alla Triumph, che nel 1937 aveva aperto una nuova era per le bicilindriche con la sua 5T Speed Twin. Questo segnava l'inizio di una corsa all'innovazione che avrebbe plasmato il futuro delle motociclette. Nel 1948 è stata presentata la Norton 500 Dominator, un modello che si distingueva per la sua sospensione posteriore a ruota guidata. Ancora più evolute a livello di ciclistica sembravano essere le Matchless/AJS, esse pure bicilindriche di 500 cm³, che già nel 1949 erano dotate di un sistema a forcellone oscillante, una soluzione che migliorava notevolmente il comfort e la tenuta di strada rispetto ai sistemi precedenti.
La tipica soluzione costruttiva della scuola inglese, per quanto riguarda la fabbricazione di questi telai, era il ricorso a pipe fuse in ghisa nelle quali venivano inserite le estremità dei tubi di acciaio; l’unione era quindi ottenuta mediante saldobrasatura, un metodo che garantiva robustezza e durabilità. In quanto al disegno, era in genere a culla continua, doppia o sdoppiata inferiormente al motore, fornendo un supporto robusto e completo per il propulsore e gli altri componenti della moto.
Nel 1950 la Norton ha iniziato a dotare le sue formidabili monocilindriche da competizione del telaio Featherbed, mostrando la strada a tutti gli altri costruttori e stabilendo un nuovo standard in termini di leggerezza e rigidità, elementi fondamentali per le performance in gara. Questo telaio, con la sua innovativa struttura a doppia culla, ha rappresentato una pietra miliare nell'ingegneria motociclistica, influenzando profondamente il design futuro.
Anche in Germania due case hanno costruito modelli di grossa cilindrata negli anni successivi al termine del conflitto. Si trattava della BMW e della Zundapp, marchi che avrebbero lasciato un'impronta indelebile nella storia delle due ruote. Quest’ultima ha prodotto a partire dal 1950 la KS 601, un modello azionato da un motore a due cilindri contrapposti, che veniva spesso abbinata a un sidecar, sfruttando la sua robustezza e stabilità. Il telaio a doppia culla continua di disegno semplice e lineare era realizzato in tubi (e non in lamiera stampata, come nei modelli d’anteguerra) ed era abbinato a una sospensione posteriore a ruota guidata. Non molto dissimili erano le soluzioni adottate dalla BMW per il telaio e le sospensioni delle sue bicilindriche boxer costruite fino alla metà degli anni Cinquanta, consolidando un approccio tecnico orientato alla funzionalità e all'affidabilità.
Nel 1955, infatti, hanno fatto la loro comparsa i modelli della nuova serie BMW (R 50, R60 e R 69), muniti di forcella anteriore Earles, adottata al posto della telescopica in quanto ritenuta più adatta all’impiego col sidecar, evidenziando come le scelte tecniche fossero spesso dettate dalle specifiche esigenze d'uso del veicolo.
In Italia, nei primi anni Cinquanta, mentre alcuni costruttori hanno continuato ancora per qualche tempo a utilizzare una sospensione posteriore a ruota guidata e quindi telai che richiamavano direttamente come disegno quelli d’anteguerra, a ruota rigida (cioè senza sospensione posteriore), altri hanno rapidamente adottato un disegno più moderno, abbinato a una sospensione a forcellone oscillante, abbracciando l'innovazione per migliorare le prestazioni dinamiche. Piuttosto popolari erano i telai con un unico tubo anteriore che scendeva dal cannotto di sterzo e due tubi posteriori che andavano a fissarsi al basamento e collegavano il tubo superiore (pressoché orizzontale) con gli attacchi degli ammortizzatori. Questa configurazione, in alcune sue varianti, rappresentava un passo verso schemi che anticipavano il concetto di culla aperta, dove il motore non è completamente inglobato da una struttura continua che lo circonda inferiormente.
Non tutti i telai erano interamente in tubi. In alcuni casi, posteriormente, cioè nella zona sotto la sella, si impiegavano elementi forgiati di acciaio di rilevante spessore, opportunamente sagomati, per garantire maggiore resistenza e rigidità nelle aree più sollecitate. Anche le strutture miste in tubi e lamiera hanno avuto una certa diffusione; quelle adottate dalla Guzzi per i suoi modelli a cilindro orizzontale avevano i vari elementi uniti mediante viti, dimostrando una versatilità costruttiva. Per le sue moto da Gran Premio però la casa lombarda nel corso degli anni Cinquanta ha realizzato telai a traliccio o dotati di un grosso tubo superiore e di una doppia culla inferiore in tubi di diametro molto minore, puntando a soluzioni più leggere e performanti per il mondo delle competizioni.
Nel dopoguerra la NSU ha impiegato telai del tipo a singola trave portante superiore non solo su quasi tutti i suoi modelli stradali, ma anche su quelli da competizione, evidenziando l'efficacia di questa soluzione. Di tipo completamente diverso erano i telai costituti da una trave superiore di rilevante sezione con motore fissato a sbalzo. Generalmente erano realizzati in lamiera stampata e venivano completati da una struttura posteriore che supportava sella e parafango e alla quale erano vincolati gli ammortizzatori. Questa soluzione è nata per moto di tipo utilitario, con motori di 98 o di 125 cm³, ma alcuni costruttori, come la Motobi e la NSU, l’hanno impiegata anche su modelli di cilindrata superiore, costruiti in decine di migliaia di esemplari, a testimonianza della sua robustezza ed economicità.
Gli Anni Sessanta: Stabilità, Boom e L'Innovazione della Culla Aperta
Gli anni Sessanta non hanno visto grandi novità per quanto riguarda la parte ciclistica delle moto, almeno nella prima metà del decennio. Da un certo punto in poi però si sono avuti chiari sintomi di una ripresa del settore, che sono poi stati seguiti da un vero boom della moto, con tanti nuovi modelli, tra i quali molti di grossa cilindrata e di elevate prestazioni. Alla fine del decennio, però, fondamentalmente i telai (come del resto le sospensioni, i freni e le gomme) non è che differissero molto da quelli adottati all’inizio, suggerendo una fase di consolidamento più che di rivoluzione per la produzione di serie.

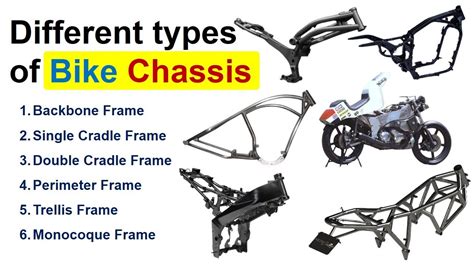

I 6 tipi di telaio per motocicletta | Qual è la differenza?
Tuttavia, alcune soluzioni innovative iniziavano a emergere, in particolare quelle che si discostavano dal tradizionale schema a culla continua. Una soluzione molto interessante era quella adottata dalla Honda sia per la maggior parte dei suoi modelli stradali che per le sue straordinarie moto da Gran Premio. Essa prevedeva che il motore avesse i cilindri inclinati in avanti e che la testa si andasse a fissare sotto la zona del cannotto di sterzo, poco dietro di esso. In questo modo il motore in pratica andava a sostituire la culla, eliminando la necessità di tubi inferiori che lo avvolgessero completamente. Questo approccio, dove il motore funge da elemento strutturale portante e la parte inferiore del telaio è "aperta" o non continua, rappresenta un'esplicita interpretazione del concetto di telaio a culla aperta. La struttura era completata da una doppia triangolatura di supporto del parafango e della sella, importante e sollecitata, dato che recava gli attacchi per i due ammortizzatori, distribuendo efficacemente i carichi.
Le moto inglesi di serie nel periodo in esame hanno continuato a utilizzare telai dotati di strutture analoghe a quelle del decennio precedente, mantenendo una certa tradizione costruttiva. Pure la Laverda, per le sue bicilindriche di 750 cm³, ha adottato uno schema analogo a quello largamente impiegato dalla Honda negli anni Sessanta, confermando l'efficacia e la diffusione di questa innovativa impostazione. Insomma, la situazione sembrava cristallizzata per la produzione di massa, ma le idee per un telaio più leggero e più rigido, integrando il motore nella struttura portante, stavano prendendo piede.
Lo stesso accadeva per le moto da competizione (salvo eccezioni come la Ossa 250). Anche in questo caso la struttura era a doppia culla continua, ma i tubi superiori che partivano dal cannotto di sterzo erano fortemente inclinati verso il basso in modo da raggiungere la zona ove si trovava il fulcro del forcellone oscillante. La doppia triangolatura posteriore del telaio diventava meno sollecitata e serviva solo come supporto della sella e del codino (o del parafango, nelle moto di serie), suggerendo un'ottimizzazione del layout strutturale.
La Necessità di Rigidità: Geometrie, Materiali e l'Era della Monoscocca

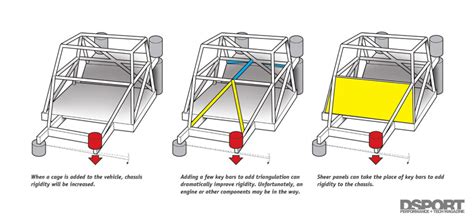

Con l'aumentare delle prestazioni dei motori e, in misura forse anche maggiore, di quelle dei freni, grazie al passaggio dai tamburi ai dischi, l'intera struttura della moto è stata sottoposta a maggiori sollecitazioni. Il tutto si traduceva in maggiori sollecitazioni per il telaio, che si è quindi dovuto evolvere anch’esso, in particolare diventando più rigido (possibilmente senza aumentare di peso, anzi…). Questa esigenza ha spinto gli ingegneri a esplorare nuove soluzioni strutturali e nuovi materiali. In quanto alle geometrie, invece, non c’erano ancora particolari cambiamenti significativi che stravolgessero l'approccio consolidato. Mediamente l’inclinazione del cannotto di sterzo era dell’ordine di 28°, un valore che si era dimostrato efficace per un buon compromesso tra stabilità e agilità.
Contemporaneamente, qualcuno ha rivolto le sue attenzioni ai telai a traliccio, una configurazione che offre un'ottima rigidità torsionale con un peso contenuto, mentre altri accarezzavano l’idea di strutture monoscocca, che promettevano di integrare carrozzeria e telaio in un unico elemento portante. Un esempio emblematico di quest'ultima tendenza è stata la bellissima Ossa 250 da GP degli ultimi anni Sessanta, che è stata rivoluzionaria anche a livello di materiale impiegato: non più acciaio ma lamiera in lega di magnesio (o di alluminio, secondo alcune fonti), aprendo la strada all'uso di leghe leggere ad alte prestazioni. E proprio sul finire degli anni Settanta la Yamaha ha iniziato a sondare la possibilità di dotare le sue moto da competizione di telai in lega di alluminio, segnando un'ulteriore evoluzione nell'uso dei materiali per alleggerire e rendere più performanti le ciclistiche.
Differenti Tipologie di Telai e L'Approfondimento sul Concetto di "Culla Aperta"
Nel campo del motociclismo sportivo le innovazioni, soprattutto a partire dagli anni ’70/’80, sono state innumerevoli, dando vita a una varietà di tipologie di telai. Telai a traliccio, telai a doppia trave, monotrave, a doppia culla sono solo alcune delle configurazioni che hanno caratterizzato le moto di serie e da competizione. Ognuna di queste tipologie di telaio è divenuta struttura portante di moto che hanno fatto la storia, ciascuna con le proprie peculiarità in termini di rigidità, flessibilità e integrazione con il propulsore.
Il concetto di "telaio a culla aperta", sebbene non sempre esplicitamente denominato in tutti i contesti storici, si riferisce a una configurazione in cui la parte inferiore della culla, che normalmente avvolgerebbe il motore, è interrotta o assente. In queste strutture, il motore stesso diventa un elemento sollecitato della ciclistica, contribuendo attivamente alla rigidità complessiva del telaio. Questo design offre vantaggi in termini di leggerezza, semplificazione costruttiva e spesso facilita l'accesso al motore per la manutenzione.
Un esempio lampante di questa filosofia costruttiva è stato il telaio adottato da Honda negli anni Sessanta, dove, come già menzionato, il motore in pratica andava a sostituire la culla, fissandosi direttamente sotto il cannotto di sterzo e diventando parte integrante della struttura portante. Questo schema riduceva il peso e ottimizzava la distribuzione delle masse, caratteristiche cruciali per le prestazioni sia su strada che in pista.
Il "Telaio Tonti" di Moto Guzzi: Un Esempio Iconico di Culla Aperta
All'interno di questo panorama di innovazione, il cosiddetto "telaio Tonti" per Moto Guzzi rappresenta un esempio specifico e molto apprezzato di struttura che rientra nella categoria delle "culle aperte" o, per lo meno, di una configurazione che supera le limitazioni delle culle chiuse tradizionali. La domanda su "cos'è o meglio com'è fatto un telaio 'tonti'?" trova risposta nella sua ingegnosa concezione.
Questo telaio, ideato dall'ingegnere Lino Tonti, gli consentiva di superare i problemi dei telai a culla chiusa, in particolare l'ampia finestratura laterale che serviva ad inserire il motore ma che, inevitabilmente, ne peggiorava la rigidità. La soluzione di Tonti prevedeva una struttura che, pur mantenendo un'ottima robustezza nella parte superiore, "resta aperto sotto", nella zona del motore, o comunque non lo avvolge completamente con una struttura tubolare continua inferiore. Questo permetteva di sfruttare il motore come elemento irrigidente, contribuendo alla stabilità complessiva della moto senza la necessità di un'intera intelaiatura sotto di esso che potesse limitare l'accesso o aggiungere peso inutile.
Il telaio Tonti ha esordito sul leggendario V7 Sport e, a testimonianza della sua validità, è tutt'ora all'opera sul modello California. Il telaio Bellagio gli rassomiglia nella parte superiore, ma poi resta aperto sotto, confermando l'evoluzione e l'applicazione di questo principio su diversi modelli del marchio. Il Tonti è stato il telaio di mostri sacri come V7 Sport, appunto, S/S3, SP, Le Mans I,II,III, 1000, serie T, modelli che hanno fatto la storia di Moto Guzzi e sono ancora oggi celebrati per le loro qualità dinamiche e la loro solidità.
Una caratteristica di questa architettura, come osservato da esperti del settore, è che, rispetto ad alcune altre soluzioni, "ha bisogno di più peso in alto per essere rigida, o di stressare di più il motore". Ciò implica che la progettazione complessiva della moto deve tenere conto di questa interazione, bilanciando attentamente la distribuzione dei pesi e la resistenza strutturale del propulsore stesso. L'adozione di un telaio a culla aperta come il Tonti non è quindi una mera semplificazione, ma una scelta ingegneristica complessa con precise implicazioni sulla dinamica del veicolo e sulla progettazione del motore.
Materiali del Telaio: Dalle Leghe Tradizionali ai Compositi Avanzati

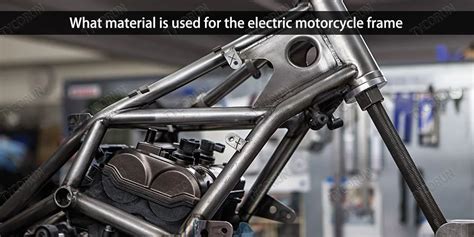

La scelta dei materiali per la costruzione del telaio è fondamentale per determinare le caratteristiche di una motocicletta in termini di peso, rigidità, resistenza e costi. Sicuramente, il materiale ormai più diffuso è l’acciaio. Questa lega, composta da ferro e carbonio, può essere utilizzata per le più svariate lavorazioni, essendo molto robusta e facilmente malleabile. Le sue proprietà la rendono ideale per realizzare principalmente telai a traliccio, a culla (sia aperta che continua) o scatolati, offrendo un eccellente compromesso tra prestazioni e costo di produzione.
Dopo l’acciaio troviamo l’alluminio che, grazie alla sua leggerezza, garantisce una notevole riduzione del peso della moto senza rinunciare alla robustezza e alla stabilità. Questo vantaggio è cruciale, specialmente in contesti sportivi dove ogni chilogrammo risparmiato può fare la differenza. Essendo più raffinato, l’alluminio però richiede metodi di saldatura più artificiosi poiché, una volta a contatto con l’aria, le saldature su alluminio si corrodono più facilmente mettendo a rischio l’intera struttura, necessitando quindi di tecniche e competenze specialistiche per la sua lavorazione.
Un materiale poi ancora più raffinato e performante è sicuramente il titanio. Questo materiale è robusto come l’acciaio, leggero come l’alluminio ed è altamente resistente alla corrosione, caratteristiche che lo rendono ideale per applicazioni ad alte prestazioni. Ormai il titanio è utilizzato per realizzare numerosi componenti della moto, dalla ciclistica al motore, dove le sue proprietà superiori giustificano il costo più elevato.
Infine, il telaio più esclusivo e costoso da realizzare è sicuramente il telaio in materiale composito, costituito da fibra di vetro, fibra di carbonio, resina o Kevlar. Questi materiali, tutti ormai facilmente reperibili, sono comunque molto costosi a causa dei complessi processi di produzione e delle tecnologie avanzate necessarie per la loro lavorazione. I compositi offrono la massima leggerezza e rigidità, consentendo ai progettisti di ottenere geometrie e caratteristiche strutturali altrimenti irraggiungibili con i metalli tradizionali, e sono ampiamente impiegati nelle competizioni di alto livello.
Il Ruolo Cruciale del Forcellone e le Sue Varianti
Collegato al telaio tramite un asse, il forcellone sorregge la ruota motrice posteriore, svolgendo una funzione essenziale nella dinamica della moto. È responsabile della trasmissione all’ammortizzatore posteriore delle sollecitazioni provocate dalla trazione, dai trasferimenti di carico e dalle imperfezioni dell'asfalto, garantendo così che la ruota mantenga il contatto con la superficie e che il pilota abbia il controllo.
Il primo tipo, e il più tradizionale, il più diffuso, è il forcellone a doppio braccio (o bibraccio). È una struttura simmetrica che consente diverse tipologie di impiego e un ottimo rendimento, trovando applicazione su un'ampia gamma di motociclette, dalle utilitarie alle sportive. Le sue dimensioni crescono con l’aumentare della potenza della moto e del peso, per garantire adeguata resistenza alle sollecitazioni. Tra i materiali più utilizzati per la sua realizzazione troviamo l’acciaio, per la sua robustezza e costo contenuto, l’alluminio, per un buon compromesso tra leggerezza e rigidità, e il carbonio, specialmente nel mondo delle competizioni, dove la riduzione di peso è cruciale.
Troviamo poi l’affascinante monobraccio, una struttura molto più rigida rispetto al doppio braccio tradizionale. In questa configurazione, il perno della ruota viene fissato con un mozzo al quale poi si aggiunge il disco freno posteriore, il tutto supportato da un singolo braccio che si estende dal telaio. Questi due tipi di forcellone assumono un diverso comportamento in curva: il bibraccio assicura una certa stabilità e precisione grazie alla sua simmetria e distribuzione delle forze, mentre il monobraccio, pur essendo più rigido, riceve maggiori sollecitazioni deformandosi maggiormente sotto carichi estremi, richiedendo una progettazione accurata per gestire queste dinamiche.
Un’ulteriore tipologia è infine il forcellone cardano. Questo tipo di forcellone è specificamente progettato per moto dotate di trasmissione ad albero cardanico, dove l'albero di trasmissione è integrato direttamente all'interno del braccio del forcellone. Questa soluzione elimina la catena o la cinghia, riducendo la manutenzione e contribuendo a una guida più fluida, sebbene possa introdurre reazioni specifiche all'accelerazione e alla decelerazione.
