Garantire l'efficienza di un impianto di irrigazione è fondamentale per ottenere prestazioni ottimali e preservare la salute delle colture e del verde. Uno dei problemi più comuni e frustranti che possono compromettere il funzionamento di un sistema irriguo è la perdita di pressione. Questa problematica non solo riduce l'efficacia dell'irrigazione, ma può portare a conseguenze negative significative, come una distribuzione non uniforme dell'acqua, stress idrico per le piante e un aumento della vulnerabilità a malattie e parassiti. Comprendere le cause profonde di questa perdita di pressione e implementare le soluzioni appropriate è essenziale per mantenere il sistema in condizioni ottimali.
La Perdita di Pressione: Un Problema Frequente
La perdita di pressione in un impianto di irrigazione si manifesta quando la forza con cui l'acqua viene erogata diminuisce lungo il percorso, dal punto di origine fino agli irrigatori o ai gocciolatori. Questo fenomeno è uno dei problemi più frequenti e richiede un'analisi attenta per identificare la causa sottostante. Se si riscontra una perdita di pressione, è necessario verificare la presenza di eventuali perdite evidenti nell'installazione, effettuare la manutenzione dei filtri e accertarsi che il pressostato funzioni correttamente.
Cause delle Perdite di Carico: Un Fenomeno Complesso
Le perdite di carico nei sistemi di irrigazione dipendono da una molteplicità di fattori, che vanno ben oltre le semplici fughe d'acqua. L'attrito generato dal movimento dell'acqua all'interno delle tubature è una causa primaria. Questo attrito aumenta proporzionalmente alla lunghezza dei tubi, alla loro rugosità interna e alla velocità del flusso. Anche le variazioni di altitudine del terreno, che costringono l'acqua a "salire" contro la forza di gravità, possono generare significative perdite di carico.
Inoltre, le linee dell'acqua intasate con sedimenti, sabbia, calcare o altri detriti contribuiscono in modo sostanziale alla perdita di pressione. Questi accumuli restringono il diametro effettivo dei tubi, ostacolando il flusso e aumentando la resistenza. Un'analisi dettagliata del sistema è quindi indispensabile per identificare con precisione le fonti di perdita di pressione e sviluppare strategie di progettazione adatte a ciascun caso specifico.
Le perdite di carico non sono solo perdite evidenti dovute a fughe d'acqua (come gocciolamenti o tubi danneggiati visibili), ma piuttosto la perdita di energia legata a fattori fisici e strutturali interni all'impianto stesso. All'interno dei tubi, l'acqua è costretta a superare molteplici ostacoli:
- Attrito interno: tra l’acqua in movimento e le pareti delle tubature, che aumenta all’aumentare della lunghezza o della tortuosità della rete.
- Stretta dei raccordi e curve: dove il flusso viene bruscamente deviato o costretto, generando turbolenza e aumento della resistenza.
- Riduzione di sezione dei tubi: magari dovuta a piccoli diametri usati per risparmiare sui costi iniziali o scelte progettuali errate.
- Variazioni di quota lungo il percorso: se l’impianto si sviluppa in pendenza, l’acqua “sale” facendo fatica e perde pressione per forza di gravità.
- Intasamento da sedimenti o detriti: che si accumulano internamente, restringendo il canale e ostacolando la portata.
Questi fenomeni, spesso presenti contemporaneamente, contribuiscono a una perdita enorme di spinta utile prima ancora che l’acqua raggiunga gli irrigatori o le ali gocciolanti. Un’analisi eseguita da personale qualificato con strumenti come geofoni, videocamere ispezione e misuratori di pressione permette di individuare anche le perdite più impercettibili e localizzare i punti critici dell’impianto pressione idrostatica.
Selezione Adeguata di Tubi e Accessori
Per ridurre al minimo le perdite di pressione, una scelta oculata dei tubi e degli accessori è di primaria importanza. L'installazione di tubi con un diametro maggiore rispetto a quello strettamente necessario può ridurre significativamente l'attrito dell'acqua, diminuendo di conseguenza la perdita di pressione lungo il percorso. La scelta dei materiali dei tubi è altrettanto rilevante: tubi con pareti interne più lisce generano meno attrito rispetto a quelli con superfici più ruvide.
Anche i raccordi e le curve giocano un ruolo cruciale. Raccordi con un diametro interno ridotto o curve troppo strette possono creare colli di bottiglia e turbolenze, dissipando energia e riducendo la pressione. L'utilizzo di raccordi a rapido innesto con un lume interno ampio, piuttosto che quelli con un diametro molto stretto (come alcuni sistemi a scatto), è consigliabile per mantenere un flusso d'acqua ottimale. Se si utilizzano raccordi a scatto Gardena all'estremità del tubo, non ci si deve preoccupare eccessivamente se si collega un accessorio come uno spruzzatore manuale o un irrigatore che comunque nebulizza l'acqua, poiché la strozzatura non rappresenta un problema in tal caso. Tuttavia, se questi raccordi vengono collegati direttamente alla pompa o tra i tubi flessibili, possono causare una notevole resistenza alla capacità e alla pressione della pompa.
Manutenzione Regolare: La Chiave per un Impianto Efficiente
Una manutenzione regolare del sistema di irrigazione è essenziale per prevenire l'accumulo di sedimenti e l'ostruzione dei tubi. La pulizia periodica dei filtri, che sono il primo baluardo contro le impurità, è una pratica fondamentale. Un filtro intasato riduce drasticamente la portata d'acqua e, di conseguenza, la pressione disponibile agli irrigatori.
L'implementazione di pratiche di gestione dei rifiuti e la pulizia dei componenti critici aiutano a mantenere un flusso d'acqua senza ostacoli, riducendo la perdita di pressione e garantendo l'efficacia complessiva del sistema di irrigazione. L'intaso degli irrigatori da giardino è un segnale probabile che l'impianto di irrigazione non è mai stato sottoposto a interventi di manutenzione.
Pulizia dei Filtri e degli Emettitori
I filtri, sia quelli di aspirazione che quelli in linea, devono essere controllati e puliti regolarmente. Se il filtro d'aspirazione è sporco, il flusso dell'acqua sarà minore, e questo si noterà proprio in corrispondenza degli ugelli. Se non si riesce più a pulire il filtro, è possibile sostituire la cartuccia filtrante, se necessario.
Allo stesso modo, gli emettitori (ugelli degli irrigatori, gocciolatori) possono sporcarsi o ostruirsi. È necessario pulire lo sporco o i detriti che potrebbero influenzare il ventaglio di spruzzatura o il gocciolamento. Assicurarsi che gli emettitori siano posizionati correttamente e impostati sulla pressione corretta è altrettanto importante. Per gli emettitori che non soffrono di ostruzioni, è fondamentale lavorare con pressione e portata adeguate, nonché con acqua filtrata senza la presenza di particelle in sospensione che causano questo problema.
5 Consigli di Manutenzione Invernale Impianto di Irrigazione
Problemi con la Pompa dell'Acqua: Il Cuore del Sistema
Le pompe per l'acqua sono componenti essenziali per un efficiente approvvigionamento idrico delle colture. Tuttavia, come qualsiasi attrezzatura meccanica, le pompe possono presentare problemi che ne influenzano le prestazioni e, di conseguenza, l’efficacia dell’intero sistema di irrigazione.
Perdita di Adescamento (Impanatura)
La perdita di adescamento, o impanatura, è un problema comune che può influire sulle prestazioni della pompa. Questo fenomeno si verifica quando la pompa non riesce a mantenere il vuoto necessario per aspirare l'acqua. Per ovviare a questo inconveniente, è necessario installare una valvola di fondo nel tubo di aspirazione, in modo che non vi sia ritorno d'acqua. Lo spurgo o l'adescamento regolare della pompa di irrigazione può aiutare a evitare problemi nell'impianto di irrigazione.
Surriscaldamento e Sovraccarico della Pompa

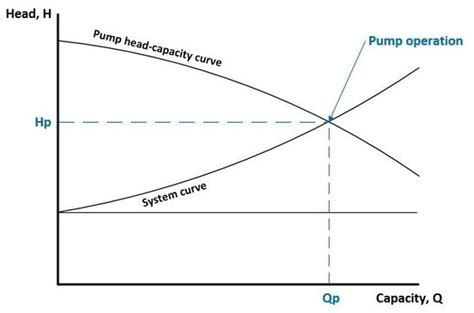

Il surriscaldamento della pompa può essere dovuto al funzionamento continuo nella zona minima della sua curva di lavoro, ovvero quando la pompa eroga la portata minima alla pressione massima. Lavorare in queste condizioni genera attriti eccessivi sui componenti interni della pompa. Il sovraccarico della pompa si verifica con il funzionamento continuo nella zona massima della sua curva di lavoro, ovvero quando la pompa eroga la portata massima alla pressione minima. Entrambe queste condizioni possono portare la pompa a uscire dalla sua curva di servizio ottimale.
La scelta dell'attrezzatura di pompaggio adeguata deve essere basata sulla portata e sulla pressione richieste dall'installazione. Una pompa autoadescante, come una pompa per l'irrigazione o una pompa per acqua pressurizzata, attinge l'acqua da una fonte (come un pozzo) tramite un tubo flessibile di aspirazione. Se questo tubo è piegato o strozzato, la pompa non è in grado di attingere acqua a sufficienza, compromettendo le sue prestazioni. È fondamentale assicurarsi di evitare pieghe e strozzature nel tubo di aspirazione.
In zone molto fredde, è consigliabile scaricare la pompa dopo ogni utilizzo per prevenire danni dovuti al gelo.
Configurazione del Programmatore e Qualità dell'Acqua
Programmazione Irrigatoria Inadeguata
In caso di eccesso o deficit di acqua nella coltura, è consigliabile rivedere i programmi di irrigazione precedentemente configurati nel programmatore. Se necessario, è fondamentale modificare la frequenza e il tempo di irrigazione per adattarli alle reali esigenze delle piante e alle condizioni ambientali. Un errore comune è la pianificazione di un'erogazione d'acqua troppo lunga per un singolo settore, che può portare al malfunzionamento del press control o alla spegnimento anticipato della pompa. Ad esempio, se un impianto è pianificato per un'erogazione di 10 minuti per settore, ma la pompa si spegne dopo soli 5 minuti perché il press control va in stallo, è necessario rivedere la logica di funzionamento o la capacità del sistema.
Problemi di Qualità dell'Acqua
I problemi legati alla qualità dell'acqua possono avere un impatto significativo sulla salute delle colture e sull'efficienza del sistema di irrigazione. In ogni rete di irrigazione è necessaria una preventiva filtrazione dell'acqua per evitare ostruzioni nell'impianto. È necessario tenere conto che i filtri implementati nell'impianto devono avere una capacità sufficiente per filtrare l'intero flusso con cui funziona.
Inoltre, la dimensione in micron del filtro deve essere ottimale per ciascun tipo di sistema di irrigazione. Ad esempio, per un sistema di irrigazione a goccia, l'acqua deve essere filtrata fino a una dimensione delle particelle di 130 micron (120 MESH). Sul sito web di SINAC (Sistema Informativo Nazionale Consumatori Acque) è possibile trovare informazioni dettagliate sulla qualità dell'acqua e sul trattamento che riceve.
Le Conseguenze di un'Irrigazione Non Uniforme
Una distribuzione non corretta dell'acqua irrigua provoca zone con eccesso d'acqua (spesso più verdi) e zone con carenza di irrigazione (meno verdi). Questo squilibrio può causare un aumento dello stress idrico in alcune aree, influenzando negativamente la resa e la qualità dei raccolti. L'umidità in eccesso favorisce la comparsa di malattie fungine e l'insorgenza di parassiti, mentre le aree aride possono presentare deficit nutrizionali dovuti alla scarsa disponibilità di acqua per l'assorbimento dei nutrienti da parte delle piante.
Sintomi di Pressione Insufficiente
È importante riconoscere i segnali di un problema di pressione dell'acqua prima che la situazione peggiori. Potresti accorgerti che i gocciolatori rilasciano l'acqua a fatica, oppure che gli irrigatori non si alzano del tutto o restano fermi. A volte il getto d'acqua è debole, intermittente o completamente fuori fase. Non è raro notare tubi che scoppiano o iniziano a perdere. E poi ci sono dei suoni anomali, come colpi secchi, sibili, rumori metallici. Questi segnali indicano un problema a monte.
Soluzioni Pratiche per la Gestione della Pressione
Aumentare la Pressione
Se si riscontra una pressione insufficiente nell'impianto, il primo passo è effettuare una verifica approfondita: controllare che non ci siano perdite, pieghe o ostruzioni nei tubi che rallentino il flusso. Se la rete idrica di alimentazione è debole, l'installazione di una pompa di rilancio rappresenta una soluzione efficace per incrementare la pressione disponibile. Un ulteriore accorgimento è dividere l'impianto in più settori, per evitare che vengano attivati contemporaneamente, impedendo così che la pressione si disperda. Se i tubi in uso sono troppo stretti, è consigliabile sostituirli con tubi di diametro maggiore, che permettono un passaggio d'acqua più agevole. Non dimenticare che i gocciolatori autocompensanti sono progettati per funzionare efficacemente anche quando la pressione è bassa.
Diminuire l'Alta Pressione
Anche una pressione eccessivamente elevata può creare problemi all'impianto. Ciò accade spesso quando le pompe sono troppo potenti e non vi è una regolazione adeguata. Se manca una valvola riduttrice di pressione, il sistema non ha modo di gestire autonomamente tali variazioni. A volte la rete idrica stessa fornisce acqua con una pressione troppo alta, mettendo sotto stress tubi e componenti. Infine, se l'impianto si sviluppa su terreni con forti dislivelli, la pressione può aumentare naturalmente nelle zone più basse, rischiando di causare danni.
Se l'acqua arriva con troppa forza, è possibile intervenire con alcuni semplici accorgimenti. Si possono installare regolatori di pressione all'ingresso dell'impianto o direttamente sui singoli settori per mantenere la pressione sotto controllo. In commercio esistono modelli pratici e già tarati, come specifici riduttori di pressione progettati per l'irrigazione a goccia, le linee con tubo poroso e i piccoli impianti su terrazzo. Molte elettrovalvole moderne integrano valvole riduttrici, che rappresentano una soluzione efficace per prevenire variazioni di pressione indesiderate. Non sottovalutare l'importanza delle valvole di sfogo, che aiutano a prevenire i fastidiosi colpi d'ariete, quei rumori secchi che possono danneggiare l'impianto. È fondamentale scegliere sempre componenti progettati per le pressioni effettivamente presenti nel sistema, in modo che l'impianto lavori senza stress.
Se la pressione è estremamente bassa (ad esempio, inferiore a 1 bar), una centralina da rubinetto specifica può essere la soluzione ideale.
Diagnostica e Verifica Pratica
Per verificare correttamente la causa di una pressione insufficiente, è possibile seguire pochi ma fondamentali passaggi:
- Controllo visivo: Esaminare attentamente tutto il percorso dell'impianto, prestando attenzione a eventuali punti umidi o rumorosi che potrebbero indicare perdite "invisibili". Verificare raccordi, valvole, filtri e giunti di partenza degli irrigatori.
- Misurazione progressiva della pressione: Utilizzando manometri istantanei, misurare la pressione in diverse tappe dell'impianto per individuare con precisione la zona in cui questa cala bruscamente.
- Prove di portata e stato del filtraggio: Valutare quanta acqua raggiunge effettivamente l'uscita terminale rispetto ai valori attesi e analizzare i filtri, che vanno smontati e ispezionati visivamente.
- Riesame dei diametri e lunghezze delle tubazioni: Se necessario, ricalcolare le dimensioni ottimali di tubi e componenti idraulici in funzione della portata nominale richiesta, oltre a bilanciare le linee nei casi di impianti ramificati o con aree a diversa quota.
In presenza di quote altimetriche variabili o estensioni rilevanti dell'impianto (tipico di orti, grandi giardini e aree verdi pubbliche), una revisione della progettazione idraulica risulta quasi sempre inevitabile. Solo tenendo conto di tutti i parametri fisici (perdite di carico, dislivelli, portata richiesta, pressione utile minima agli irrigatori) si può garantire una soluzione definitiva.
L'Importanza della Manutenzione Preventiva
Un impianto di irrigazione funziona correttamente solo se la pressione è quella adeguata. È essenziale misurarla, analizzare i sintomi di eventuali malfunzionamenti e intervenire con le soluzioni appropriate. Avere il controllo della pressione significa non solo garantire un'irrigazione efficace, ma anche risparmiare acqua, proteggere i componenti dell'impianto e assicurare risultati uniformi. Controllare la pressione una volta l'anno non è sufficiente. Un impianto efficiente va monitorato e mantenuto regolarmente. Ricordarsi di pulire i filtri e i gocciolatori, verificare la taratura di valvole e regolatori, e controllare eventuali cali di portata o picchi di pressione.
Soluzioni Efficaci e Prevenzione
Le azioni concrete per ripristinare una pressione adeguata e prevenire futuri cali improvvisi si basano su un approccio integrato:
- Individuare e riparare tempestivamente eventuali perdite tramite tecniche di rilevazione acustica o videoispezione.
- Pulire e sostituire regolarmente filtri e ugelli, specialmente in presenza di acque dure o con potenziale contenuto di sabbia, limo o altre impurità.
- Aumentare la sezione dei tubi nei tratti con elevate perdite di carico, riducendo lo sforzo dei generatori di pressione e migliorando la distribuzione.
- Integrare una pompa idonea se la pressione di rete non è sufficiente per raggiungere i punti più distanti o sopraelevati.
- Programmare manutenzione periodica (ispezione stagionale, lavaggio tubi, controllo raccordi e test di pressione) per evitare che piccoli problemi si trasformino in criticità strutturali.
L'elemento davvero nascosto che spesso viene ignorato non è dunque solo una banale perdita, ma la cumulatività delle perdite di carico distribuite e degli ostacoli al flusso, che alla lunga possono sabotare l'intero sistema di irrigazione.
