La protezione degli edifici e degli impianti da fenomeni di riflusso delle acque di scarico rappresenta una componente fondamentale nella progettazione e manutenzione delle infrastrutture idrauliche moderne. In un contesto dove eventi atmosferici estremi sono sempre più frequenti, la capacità della rete fognaria di gestire volumi d'acqua eccezionali viene messa a dura prova, rendendo indispensabile l'adozione di soluzioni affidabili e robuste come le valvole e le griglie antiriflusso. Questo articolo si propone di esplorare in dettaglio le caratteristiche, i principi di funzionamento e le procedure di installazione di questi dispositivi, con un focus particolare sulle soluzioni da 100 mm, fornendo una guida completa per gli specialisti del settore e per chiunque desideri approfondire l'argomento.
Comprendere il Riflusso: Un Fenomeno da Non Sottovalutare
Il termine “riflusso” indica un fenomeno che si verifica quando nella canalizzazione confluisce una quantità d’acqua superiore alla capacità della struttura. Questa condizione può essere scatenata da diversi fattori, tra cui si annoverano eventi climatici intensi o malfunzionamenti infrastrutturali. Ad esempio, può verificarsi in caso di forti piogge o di una inondazione, che possono portare a una fognatura intasata. In presenza di forti precipitazioni, il livello dell’acqua supera il cosiddetto livello di riflusso. Con questo termine si intende di norma il bordo superiore della strada, che rappresenta la quota di sicurezza oltre la quale l'acqua non dovrebbe risalire.

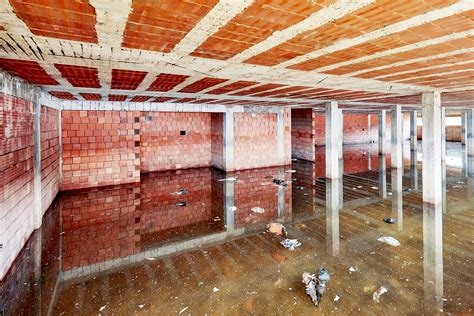

Le conseguenze di un fenomeno di riflusso possono essere estremamente dannose e rapide. I locali situati in profondità, nei sotterranei o nelle cantine, vengono rapidamente allagati. Questo non solo provoca danni materiali significativi alle strutture e ai beni contenuti, ma introduce anche rischi igienico-sanitari dovuti alla natura delle acque di scarico. La comprensione di questo fenomeno è il primo passo per implementare soluzioni di protezione efficaci e durature.
La Protezione Antiriflusso: Soluzioni e Meccanismi

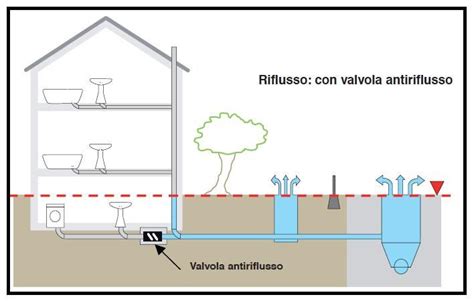

La sicurezza contro il riflusso non è un lusso, ma una necessità per la protezione delle proprietà. Le acque di scarico che confluiscono nella fognatura con una pendenza libera sono messe in sicurezza con una valvola antiriflusso. Questo dispositivo agisce come una barriera meccanica unidirezionale. In caso di riflusso, la clapet si chiude ed impedisce alle acque di scarico di penetrare all'interno dell'abitazione, garantendo che il flusso possa avvenire solo nella direzione desiderata, ovvero verso la fognatura.
Esistono tuttavia situazioni in cui la semplice valvola antiriflusso non è sufficiente. Se la rete fognaria pubblica si trova più in alto rispetto al punto di scarico dell’edificio, le acque di scarico devono essere pompate al di sopra del livello di riflusso con un impianto di sollevamento. Un impianto di sollevamento è un sistema più complesso che include una pompa e un serbatoio, progettato per gestire le acque reflue quando la gravità non può garantire lo smaltimento. Questo scenario richiede una valutazione attenta per assicurare il corretto dimensionamento e l'efficienza del sistema. Quando la valvola antiriflusso è chiusa, le acque di scarico non possono essere smaltite dal seminterrato, creando un potenziale problema di blocco dell'impianto idraulico domestico. Nonostante il riflusso delle acque reflue dalla canalizzazione e la valvola chiusa, le acque di scarico domestiche possono essere smaltite tramite una pompa. Così facendo l’impianto di drenaggio rimane funzionante, anche in condizioni di emergenza, garantendo la continuità del servizio igienico.
Criteri Essenziali per la Scelta dei Prodotti Antiriflusso
Per scegliere la valvola antiriflusso più adatta o il sistema di protezione più idoneo, è necessario innanzitutto chiarire alcuni punti importanti. Abbiamo riepilogato per voi i punti principali, che costituiscono una checklist fondamentale per ogni installatore o progettista.
1. Quale tipo di acque di scarico deve essere smaltito?
Questo è uno dei fattori più critici nella scelta di un dispositivo antiriflusso. Il fatto che debbano essere smaltite delle acque di scarico contenenti sostanze fecali o non contenenti sostanze fecali ha un impatto significativo sulla modalità di funzionamento e sulla sicurezza di funzionamento delle valvole antiriflusso. Prima di scegliere un prodotto, è necessario quindi chiedersi quali tipi di impianti sanitari devono essere drenati. Vi è sempre presenza di acque contenenti sostanze fecali laddove vi sono tubazioni collegate che trasportano nella direzione di flusso sostanze fecali provenienti da orinatoi o servizi igienici. Queste acque richiedono dispositivi specifici, spesso con meccanismi di apertura e chiusura più robusti e meno suscettibili a intasamenti, e con un grado di sigillatura superiore per prevenire la fuoriuscita di odori o agenti patogeni. Le acque di scarico prive di sostanze fecali includono le acque della doccia o della lavatrice. Per queste ultime, i requisiti di sicurezza e di progettazione possono essere meno stringenti, ma la protezione contro il riflusso rimane comunque essenziale per prevenire allagamenti. È sempre decisivo il tipo di acque di scarico che il dispositivo di sicurezza anti-riflusso scarica nella fognatura nella direzione di flusso.
2. Dove si trova il luogo di installazione?

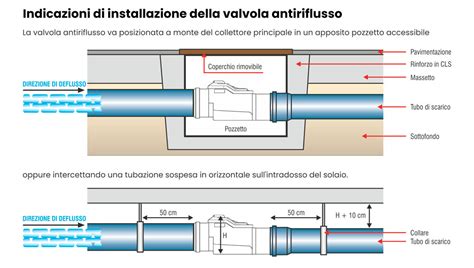

Il contesto in cui verrà installato il dispositivo antiriflusso influenza direttamente il tipo di soluzione e le sue caratteristiche costruttive. Ristrutturazione di un vecchio edificio, integrazione elegante in un nuovo edificio, installazione diretta nell’edificio o all’esterno in un pozzetto per il collegamento alla casa: a seconda della situazione individuale locale, le valvole antiriflusso possono essere installate in diversi luoghi. La scelta tra un'installazione interna o esterna, ad esempio, può dipendere dallo spazio disponibile, dalla facilità di accesso per la manutenzione e dalla necessità di proteggere un intero edificio o solo una parte di esso. Scegliete tra le diverse varianti la soluzione più adatta a voi, considerando fattori come la resistenza alle intemperie, la robustezza del pozzetto e la semplicità di ispezione.
3. È presente una pendenza verso la fognatura?
La topografia del sito e la configurazione della rete fognaria sono determinanti. Se la canalizzazione è situata al di sotto della protezione antiriflusso, le acque di scarico domestiche vengono smaltite tramite la naturale pendenza del terreno. Questa è la situazione ideale, dove la gravità assiste il deflusso e una semplice valvola antiriflusso è solitamente sufficiente. Tuttavia, se la fognatura si trova in posizione più alta rispetto al dispositivo di sicurezza anti-riflusso, le acque di scarico devono essere sollevate verso la fognatura stessa con un impianto di sollevamento tramite un circuito antiriflusso. Questa condizione si verifica spesso in seminterrati o aree depresse rispetto al livello stradale e impone l'adozione di soluzioni più complesse e costose, ma indispensabili per garantire il corretto smaltimento.
4. Quanti punti di scarico sono presenti?
La scelta tra una protezione singola o centralizzata nel condotto collettore dipende dalla configurazione dell'impianto idraulico e dal livello di protezione desiderato. È preferibile una protezione singola per ogni singolo punto di scarico o una soluzione centralizzata che salvaguardi l'intero sistema? Le valvole antiriflusso o gli impianti di sollevamento installati nel condotto collettore proteggono tutti i punti di scarico collegati. Questa soluzione è spesso più efficiente e conveniente per gli edifici con molteplici utenze, riducendo il numero di dispositivi da installare e gestire. Una protezione singola, invece, potrebbe essere più adatta per punti di scarico specifici e isolati o per situazioni in cui la protezione centralizzata non è fattibile.
5. Lo smaltimento delle acque di scarico è necessario anche durante la fase di riflusso?
Questa è una domanda cruciale che può influenzare profondamente la scelta del sistema. Quando la valvola antiriflusso è chiusa, le acque di scarico non possono essere smaltite dal seminterrato. Questo significa che, durante un evento di riflusso, l'uso dei servizi igienici o di altri scarichi nel seminterrato è temporaneamente precluso, un disagio che può diventare inaccettabile in alcune situazioni. Nonostante il riflusso delle acque reflue dalla canalizzazione e la valvola chiusa, le acque di scarico domestiche possono essere smaltite tramite una pompa. Così facendo l’impianto di drenaggio rimane funzionante, offrendo un livello di comfort e funzionalità decisamente superiore. Questa soluzione, che integra una valvola antiriflusso con un sistema di pompaggio bypass, è la più completa ma anche la più complessa e costosa, indicata per chi non può permettersi alcuna interruzione del servizio.
Valvola di bypass termico, dove e quando utilizzarla
Caratteristiche Tecniche e Dettagli Costruttivi delle Valvole Antiriflusso da 100 mm
Nel contesto delle installazioni civili e industriali, il diametro di 100 mm è estremamente comune per le tubazioni di scarico. La scelta del diametro corretto per una griglia o valvola antiriflusso è fondamentale per garantire l'efficacia del sistema e prevenire problemi futuri.
Un errore frequente e da evitare è quello relativo al diametro del tubo. Spesso succede quando ordini Ø100 e poi scopri che la tubazione è Ø110: sugli scarichi è un errore frequente. Questa discrepanza, apparentemente minima, può compromettere l'intera installazione, creando punti di debolezza, perdite o ostruzioni. È imperativo verificare il Ø reale del tubo (100 vs 110 ecc.) prima dell'acquisto e dell'installazione. Le dimensioni degli innesti delle valvole di qualità sono conformi alla EN 1401 e EN 1329, standard che definiscono i requisiti per le tubazioni di scarico e i relativi accessori, garantendo compatibilità e affidabilità.
Una valvola "Ottima" è facilmente ispezionabile e non necessita di utensili per l’apertura, facilitando le operazioni di manutenzione. Le maniglie sono a sgancio rapido, consentendo un accesso rapido all'interno del dispositivo. I piattelli sono removibili, un aspetto cruciale per la pulizia e la rimozione di eventuali detriti. Inoltre, sono dotati di guarnizione di tenuta idraulica solidale non amovibile, garantendo una sigillatura perfetta e duratura.
La manutenzione è un aspetto critico per la longevità e l'efficacia di questi dispositivi. Succede quando dopo mesi/anni la valvola non chiude bene: sulle fognature i depositi sono normali. Le acque reflue contengono sedimenti, grassi e altre sostanze che possono accumularsi sulle superfici interne della valvola e sui meccanismi di chiusura, compromettendone la funzionalità. Una regolare ispezione e pulizia sono quindi indispensabili per prevenire malfunzionamenti e assicurare che la valvola sia sempre pronta ad agire in caso di riflusso. Un sistema di scarico interrato sicuro e affidabile è essenziale per proteggere sia l’ambiente che le comunità.
Aspetti Correlati: Pressione e Monitoraggio dell'Impianto Idraulico
Oltre alla protezione contro il riflusso, la gestione della pressione all'interno dell'impianto idraulico è un altro elemento chiave per la sua efficienza e durata. Succede quando in casa o in impianto la pressione è troppo alta, instabile o crea problemi a rubinetti, cassette, filtri e accessori. Un riduttore di pressione per impianto serve proprio a stabilizzare la pressione a valle e proteggere i componenti più delicati da eccessi o sbalzi.
La scelta del riduttore di pressione non deve basarsi solo sulla misura dell’attacco, ma deve considerare diversi fattori. Contano anche pressione in ingresso, pressione desiderata in uscita, portata richiesta e posizione di installazione. Un'analisi accurata di questi parametri è necessaria per selezionare il dispositivo più adatto, che garantisca la protezione degli apparecchi domestici e contribuisca al risparmio idrico.
Il monitoraggio della pressione è altrettanto importante. Succede quando il manometro segna “sempre uguale” o la lancetta vibra e non capisci la pressione reale. La scelta dipende da scala (meglio stare nel centro scala, non sempre a fondo), attacco (radiale o posteriore) e leggibilità del quadrante. Un manometro affidabile fornisce informazioni precise sullo stato dell'impianto, permettendo di identificare tempestivamente anomalie o problemi. Se l’impianto vibra (pompe), un manometro antivibrazione può aiutare, in quanto è progettato per ammortizzare le pulsazioni e fornire una lettura stabile e accurata, prolungandone la vita utile.
Formazione, Prevenzione e Responsabilità
La conoscenza approfondita delle tecnologie e delle normative è un pilastro per gli specialisti del settore. Conoscete già la nostra ampia offerta di seminari e corsi di formazione? Questi percorsi formativi sono progettati per fornire le competenze necessarie per la progettazione, l'installazione e la manutenzione di sistemi antiriflusso, garantendo che gli operatori siano sempre aggiornati sulle migliori pratiche e sulle innovazioni tecnologiche.
È fondamentale affrontare in modo proattivo il rischio di riflusso. Affrettati! Hai il rischio di rigurgiti o ritorni d’acqua in caso di piogge intense o rete satura? La risposta a questa domanda dovrebbe spingere all'azione, considerando l'installazione o l'aggiornamento dei sistemi di protezione. Una valvola antirigurgito, correttamente installata e regolarmente mantenuta, elimina la possibilità che avvenga il riflusso quindi evita che il danno possa verificarsi, trasformando un rischio potenziale in una condizione di sicurezza.
La questione della responsabilità in caso di danni da allagamento è complessa e spesso dibattuta. Cantina allagata? In caso di un evento atmosferico eccezionale come un nubifragio o una bomba d’acqua, può capitare che le fognature non siano in grado di smaltire l’acqua. In questo caso però, è da ritenersi esclusa la Responsabilità Civile del Comune per eventuali danni provocati all’abitazione: “l’eccezionalità del fenomeno atmosferico è stata tale da interrompere il nesso di causalità tra la condotta colposa imputabile all’ente e i danni subiti (Ordinanza della Cassazione n.3764/2014)”. Questo significa che, in circostanze di forza maggiore, la responsabilità ricade sul proprietario dell'immobile, sottolineando l'importanza di misure preventive individuali.
Per questo motivo, sono sempre di più le persone che si rivolgono a compagnie assicurative per proteggersi da questo tipo di danno. Tuttavia, è essenziale esaminare attentamente i termini delle polizze. Spesso il contratto prevede la copertura dal generico rischio da allagamento, ma non copre nello specifico il riflusso dalla fognatura. È quindi cruciale verificare che la copertura assicurativa includa esplicitamente i danni derivanti da riflusso, o considerare polizze specifiche che offrano tale protezione. L'investimento in una valvola antiriflusso affidabile e la sua corretta gestione non sono solo una misura tecnica, ma anche una strategia di protezione legale ed economica per la proprietà.
