Sebbene i miniescavatori possano essere di piccole dimensioni, la loro potenza e versatilità sono davvero notevoli. Potresti aver utilizzato un miniescavatore per lavori di giardinaggio, installazione di piscine o altri compiti. Tuttavia, è fondamentale comprendere che, al di là della struttura fisica, il vero cuore pulsante di queste macchine è il sistema idraulico. Questo complesso apparato trasforma l'energia del motore in movimenti precisi e potenti, rendendo possibile operare in spazi ristretti con una forza sorprendente.
Il Motore: La Forza Motrice del Miniescavatore
Un motore è la forza motrice dietro un miniescavatore. Il motore alimenta le pompe idrauliche e la trasmissione della macchina. Tali motori sono per lo più diesel, preferiti per la loro affidabilità e risparmio di carburante. La maggior parte dei modelli ha motori turbocompressi per prestazioni migliorate. La potenza in uscita del motore dipende dalle dimensioni e dal tipo di escavatore. Piccolo ma potente, il motore del miniescavatore consente di scavare, sollevare e scavare trincee negli spazi più angusti. Il motore aziona la pompa idraulica attraverso il dispositivo di trasmissione e presa di forza.
Il Sistema Idraulico: L'Infrastruttura di Potenza

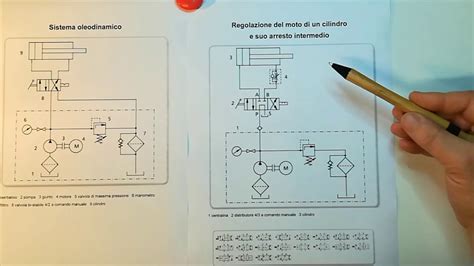

Un sistema idraulico è indispensabile per il funzionamento robusto e preciso di un miniescavatore, quindi comprende pompe, valvole e cilindri. Il sistema idraulico impiega la potenza del fluido per azionare i movimenti dell'escavatore, come il braccio e il braccio di sollevamento. La pompa idraulica genera pressione del fluido, che viene poi incanalata attraverso valvole. Le valvole consentono all'operatore di controllare il movimento e la forza del braccio e degli utensili dell'escavatore.
Componenti Fondamentali
Il sistema idraulico funge da linea di vita di un miniescavatore, alimentando tutto, dal movimento della benna alla propulsione dei cingoli. Nel miniescavatore Shandong Mingko MK12-4 da 1 tonnellata, ad esempio, vengono utilizzate pompe a ingranaggi ad alta efficienza che forniscono una portata costante anche in condizioni di carico variabili. Queste pompe lavorano in combinazione con il motore per generare la pressione necessaria per tutte le funzioni idrauliche.
- Pompe idrauliche: la fonte di energia che converte l'energia meccanica in idraulica.
- Valvole di controllo: Regolano la direzione, la pressione e la portata del fluido idraulico verso vari attuatori.
- Cilindri e attuatori idraulici: Convertono la pressione idraulica in forza meccanica, consentendo al braccio, all'avambraccio e alla benna di muoversi.
Il "muscolo" dell'automazione: all'interno di una valvola solenoide (animazione 3D)
Struttura e Mobilità: Il Sottocarro
Il sottocarro è la base che sostiene il corpo e sopporta il peso dei terreni accidentati. Mantenere cingoli, rulli e tenditori in buone condizioni migliora la stabilità e la durata del sottocarro. Le parti dei cingoli del miniescavatore offrono supporto e presa su varie superfici, facilitando così il movimento. I rulli sostengono il peso della macchina. I rulli superiori e inferiori mantengono la posizione corretta delle catene dei binari, mentre i rulli flangiati proteggono dal deragliamento. I rulli folli sostengono i cingoli tra i rulli e la ruota dentata di trasmissione per aiutarli a ruotare.
Cabina e Ergonomia Operativa
La cabina del miniescavatore in alto è progettata ergonomicamente per l'efficienza e il comfort dell'operatore. In genere, è un ampio vano chiuso per proteggere il conducente dalle intemperie e dai detriti. Le cabine moderne dispongono di comfort quali aria condizionata, sistemi di riscaldamento e visibilità migliorata grazie alle ampie finestre. I comandi di un miniescavatore consentono all'operatore di azionare tutte le funzioni della macchina. Di solito si tratta di due joystick: uno per azionare il braccio, il braccio di scavo e la benna e l'altro per la traslazione.
Componenti Operativi: Braccio e Accessori
Il braccio è un lungo braccio in acciaio incernierato che si estende dalla parte anteriore della cabina. Realizzato in piastre di acciaio rinforzate, è robusto e di forma triangolare. L'angolazione e la lunghezza del braccio dipendono dal modello dell'escavatore e dalla sua portata. Il braccio, noto anche come asta, si estende dall'estremità del braccio. Ha una forma triangolare per la resistenza e supporta la profondità di scavo dell'escavatore. I bracci più corti sono migliori per gli spazi ristretti. Per compiti specifici, avrai bisogno di vari accessori per miniescavatori, come benne, trivelle, martelli demolitori o rampini.
Manutenzione per Prestazioni Ottimali
Come qualsiasi macchina, la manutenzione e la cura regolari di un miniescavatore per prestazioni e sicurezza ottimali sono fondamentali:
- Controlla i filtri dell'aria: Ispezionare e pulire regolarmente.
- Livelli di tracciamento: Controllare il livello del fluido ogni giorno utilizzando spie di livello o aste di livello.
- Controllo dei tubi flessibili: Controllare quotidianamente eventuali crepe o danni.
- Ispezione della pressione: Testare la pressione del sistema una volta all'anno.
- Monitorare le parti soggette ad usura: Controllare regolarmente pignoni, catene e pattini.
Motori Idraulici: Conversione di Energia e Velocità
I motori idraulici svolgono la funzione inversa delle pompe, cioè convertono l’energia idraulica in energia meccanica di tipo rotatorio. Nei moderni sistemi di azionamento idraulico, la velocità è uno dei parametri fondamentali delle prestazioni. Per comprendere perché i motori a bassa velocità sono così complessi, dobbiamo analizzare la tribologia e la fluidodinamica.
Motori LSHT (Low Speed High Torque)
I motori lenti, detti anche motori LSHT, oltre a presentare basse velocità di rotazione, offrono coppie elevate e sono ideali per tutte quelle applicazioni che richiedono un carico notevole in spazi ridotti. All'interno di questa classificazione, la soglia critica è spesso definita intorno ai 50 giri al minuto. Sotto questa soglia, il comportamento del motore cambia qualitativamente: il flusso estremamente basso amplifica le pulsazioni e l'attrito interno diventa dominante.
Tipologie di Motori per Velocità Ultra-Bassa
Per mantenere una rotazione continua, fluida e senza tremolii sotto i 50 giri al minuto, sono necessari design specifici:
- Motori Orbitali (Gerotor/Geroller): Sfruttano un meccanismo cicloidale interno. Sono la scelta comune nelle applicazioni LSHT. Maggiore è la cilindrata, più stabile sarà il funzionamento a regimi molto bassi.
- Motori a Pistoni Radiali: Spesso definiti i "re" della velocità ultrabassa. Grazie al gran numero di pistoni disposti radialmente, l'ondulazione della coppia è minima. Alcuni modelli possono funzionare stabilmente fino a 0,5 giri al minuto.
- Motori con curva interna (a sfere): Utilizzano sfere d'acciaio che agiscono contro un anello a camma, garantendo una coppia uniforme con alta precisione di fabbricazione.
Piccole Pompe Idrauliche da 12 Volt
Una piccola pompa idraulica da 12 volt è un dispositivo compatto alimentato a corrente continua che converte l'energia elettrica in pressione idraulica per spostare il fluido. Queste pompe producono tipicamente tra 1.000 e 3.000 PSI e sono ideali per applicazioni mobili e off-grid come rimorchi ribaltabili, spaccalegna e comandi per spazzaneve.
Considerazioni tecniche per l'uso
La scelta della pompa dipende dalla pressione massima (PSI) e dalla portata (GPM) necessaria. Un aspetto critico è il ciclo di lavoro: una pompa con un ciclo di lavoro nominale del 10% dovrebbe funzionare solo per 1 minuto ogni 10 minuti per evitare il surriscaldamento del motore. È inoltre fondamentale utilizzare il calibro del filo corretto (almeno 4 AWG per corse lunghe con alta corrente) per evitare cadute di tensione e garantire l'affidabilità del sistema.
Manutenzione delle Centraline da 12V
Una corretta installazione richiede l'uso di fluido idraulico appropriato (AW32 o AW46), evitando l'uso di ATF o olio motore che potrebbero deteriorare le guarnizioni. Lo spurgo dell'aria dal sistema dopo l'installazione è essenziale per evitare un movimento spugnoso o irregolare dei cilindri, garantendo che il fluido scorra in modo uniforme.
Approfondimento: Il Motore Idraulico Orbitale
Il motore idraulico orbitale rappresenta l'apice dell'ingegneria idraulica. Il suo cuore è il gruppo gerotor o geroler, una disposizione di ingranaggi interni ed esterni con uno specifico differenziale di denti. L'elemento critico della progettazione è che l'ingranaggio interno ha sempre un dente in meno rispetto all'anello esterno. I profili dei denti seguono una curva cicloidale, che garantisce il contatto continuo tra i componenti, riducendo al minimo l'attrito e massimizzando la tenuta.
La Funzione della Valvola di Commutazione
Il fluido idraulico è convogliato con precisione nel motore tramite un commutatore, che agisce come un interruttore rotante sofisticato. Mentre il rotore orbita, il commutatore allinea le porte di alta pressione con le camere in espansione e le porte di ritorno con quelle in contrazione. Questa sincronizzazione perfetta trasforma l'energia potenziale del fluido (pressione) in una rotazione meccanica costante, permettendo al miniescavatore di eseguire compiti pesanti con una precisione millimetrica.
