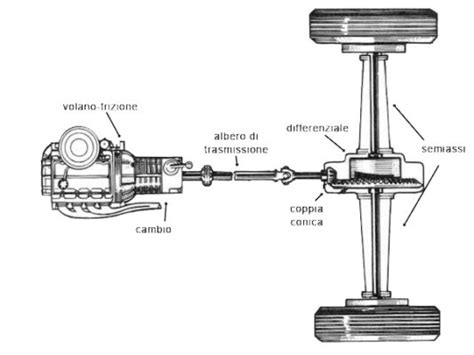

La culla motore, nota anche come telaietto ausiliario o sottotelaio, rappresenta un elemento strutturale cruciale nell'architettura di un veicolo moderno. Sebbene in una discussione tra appassionati si possa affermare che "La culla è un elemento esterno al telaio", la sua funzione è intrinsecamente legata all'integrità strutturale e dinamica dell'automobile. Essa serve come punto di ancoraggio principale non solo per il gruppo propulsore, comprendente motore e trasmissione, ma anche per numerosi componenti vitali del sistema di sospensione anteriore e, talvolta, posteriore. La sua corretta posizione e integrità sono quindi fondamentali per garantire l'allineamento geometrico delle ruote, la stabilità di guida e il comfort dei passeggeri.
L'importanza della culla motore si manifesta nella sua capacità di fungere da "quella sulla quale si avvitano i trapezi inferiori", elementi che, "insieme alla carrozzeria determinano il camber", ovvero l'inclinazione verticale delle ruote rispetto alla strada. Inoltre, "il gruppo sospensione si attacca al Duomo e alla culla", consolidando il suo ruolo centrale nel sostegno di componenti come il braccio oscillante inferiore. Su alcuni modelli, come la 156, il braccio oscillante inferiore si attacca alla culla motore, in modo specifico "davanti da sotto e dietro si 'appoggia' e si avvita a stringere verso il basso". A questo braccio, a sua volta, è montato il fusello, che tramite l'ammortizzatore è attaccato al duomo. Le biellette, poi, collegano il fusello alla barra stabilizzatrice, completando il sistema di sospensione, insieme ai tiranti sterzo. Questa complessa interconnessione rende la culla un baricentro strutturale che influenza direttamente l'assetto del veicolo, ovvero la configurazione geometrica delle ruote e delle sospensioni rispetto al suolo, essenziale per la sicurezza e le prestazioni di guida.
Il Concetto di "Culla Motore Storta" e le Sue Implicazioni sull'Assetto
Una culla motore può risultare "storta" o disallineata per diverse ragioni, le più comuni delle quali sono difetti di fabbricazione, anche se rari, o più frequentemente, a seguito di urti significativi. Un impatto violento può deformare questo componente, alterandone la geometria e, di conseguenza, la posizione dei punti di attacco delle sospensioni. Quando la culla è disallineata, anche di pochi millimetri, si possono verificare alterazioni cruciali nei parametri dell'assetto ruote, come la campanatura (camber), l'incidenza (caster) e la convergenza (toe).
La campanatura descrive l'inclinazione verticale della ruota rispetto al terreno: una ruota può essere inclinata verso l'esterno (campanatura positiva) o verso l'interno (campanatura negativa). L'incidenza, invece, è l'angolo formato dall'asse di sterzatura rispetto alla verticale e influenza la stabilità direzionale del veicolo, in particolare il suo ritorno in posizione rettilinea dopo una curva. Infine, la convergenza si riferisce all'angolo che le ruote di uno stesso asse formano tra loro, influenzando l'usura degli pneumatici e la precisione dello sterzo. Un disallineamento della culla motore può compromettere uno o tutti questi parametri, portando a problemi di stabilità, usura anomala degli pneumatici e un generale peggioramento dell'esperienza di guida.
Tentativi Fai-da-Te di Regolazione della Campanatura Tramite la Culla: Un Approccio Controverso
In alcune circostanze, sorge la domanda se "spostando la culla del motore riesco ad ottenere qualche primo di grado in campanatura?". Questa idea, che un utente ha definito come "fantasioso non c'è che dire", riflette la percezione, seppur errata, che la culla possa essere un elemento di regolazione diretta dell'assetto. Ad esempio, è stato ipotizzato, prendendo la ruota sinistra in esempio, che spostando la culla "verso dx per dare piu campanatura e verso sx per togliere campanatura!". Un'altra domanda retorica era: "prendiamo in esempio la ruota sx: se allento i bulloni sotto e prendo una barra di ferro e sposto la culla di qualche millimetro non ottengo una variazione di campanatura?". L'intento, in un caso specifico, era proprio "quello di togliere un po di campanatura alla ruota dx e darne un po alla sinistra".
L'idea che "in verità per spostare la culla basta allentare i bulloni e fare leva da sotto e fidati che di qualche millimetro ti muovi senza causare nessun danno!" può sembrare attraente per chi cerca soluzioni rapide ed economiche. Tuttavia, questa manovra, anche se apparentemente semplice ("ho smollato i bulloni sia a sx che dx, poi sulla ruota dx ho fatto leva con una barra di ferro verso dx e con l'ausilio di un mio amico ho fatto serrare i bulloni mentre tiravo il tutto. dopo tale operazione ho serrato i bulloni di sx"), comporta rischi significativi e conseguenze indesiderate.
Innanzitutto, "Dunque guardando l'auto da sotto, se ipotizzi di spostare la culla a sinistra, è vero che daresti più camber alla ruota di destra, ma lo toglieresti a quella di sinistra!". Questo evidenzia come una manipolazione non controllata possa risolvere un problema da un lato creandone un altro sul lato opposto, o addirittura aggravando la situazione complessiva dell'assetto. Un'ulteriore complicazione è che "Per dare incidenza dovresti spostare la culla in avanti", il che dimostra come lo spostamento influenzi molteplici parametri contemporaneamente.
La gravità di tali interventi è sottolineata dalla domanda: "Senza considerare tutto ciò che ne consegue a livello di attacchi sul telaio, ma ti pare semplice spostare la culla??? Ti rendi conto che sposteresti anche il motore?". L'alterazione della posizione della culla implica non solo il disallineamento dei punti di fissaggio delle sospensioni, ma anche lo spostamento dell'intero gruppo propulsore, con possibili ripercussioni su tubi, cavi e altri collegamenti vitali. L'esecuzione di tale operazione senza strumenti di precisione può portare a problemi tangibili, come un "volante decentrato" o addirittura un "volante storto", richiedendo poi l'intervento di un professionista per la convergenza. Infatti, in un'esperienza raccontata, "nel momento in cui ho agito sotto smollando i bulloni e spostando la culla per ottenere piu INCLINAZIONE e una volta riserrati(i bulloni) constatando di aver spostato il tutto di 2 millimetri, mi sono accorto di avere il volante decentrato e quindi portata a fare la convergenza per riallineare il volante HO FATTO CONTROLLARE LA CAMPANTURA( INCLINAZIONE DELLA RUOTA VERTICALE AL SUOLO) ed effettivamente era tornata nei parametri che consiglia la casa." Questo suggerisce che, mentre piccoli spostamenti possono alterare l'assetto, la correzione successiva è quasi inevitabile, rendendo l'intervento iniziale inutile o dannoso. Inoltre, "In ogni caso con 1mm non fai nulla, devi spostarti circa di 1 cm per vedere un mezzo grado di camber", indicando che anche un piccolo spostamento intenzionale potrebbe non avere l'effetto desiderato sul camber. Infine, la domanda "ma anche spostandola solo longitudinalmente, che si guadagna?" rimarca l'incertezza sui benefici reali di tali manipolazioni.
8. L'assetto delle ruote: L' ACKERMANN, le configurazioni PRO e ANTI ACKERMANN
Metodi Corretti per la Regolazione della Campanatura e dell'Assetto
Data la complessità e la delicatezza della geometria delle sospensioni, è fondamentale affidarsi a metodi di regolazione approvati e professionali per la campanatura e l'assetto complessivo del veicolo. La campanatura la si regola tipicamente "agendo sull'inclinazione del portamozzo" o fusello, dove possibile. Per veicoli in cui non è prevista una regolazione diretta, esistono diverse soluzioni.
Per gli appassionati o per le auto da competizione, è possibile installare componenti specifici. Tra questi, si annoverano i "camber plates", ovvero piastre regolabili che si montano tra l'ammortizzatore e il duomo, consentendo di variare l'angolo di campanatura. Un'altra tecnica è l'"asolatura dei duomi", che consiste nel modificare i fori di fissaggio superiori dell'ammortizzatore per permettere un leggero spostamento e, di conseguenza, una variazione della campanatura. Questa operazione richiede precisione e competenze specifiche per essere eseguita correttamente.
Inoltre, per aggiustamenti minori, "Di solito 1 mm si recupera registrando l'assetto…", spesso sfruttando "un po' di gioco con le 2 viti del piantone dell'ammortizzatore", che può permettere micro-regolazioni. Tuttavia, è importante distinguere tra regolazioni mirate e manipolazioni strutturali. L'obiettivo è sempre quello di riportare l'assetto nei parametri consigliati dalla casa produttrice o di adattarlo a specifiche esigenze di guida, ma sempre con il supporto di attrezzature di precisione e personale qualificato.
Danni Causati da Urti Significativi e Impatto sulla Culla Motore

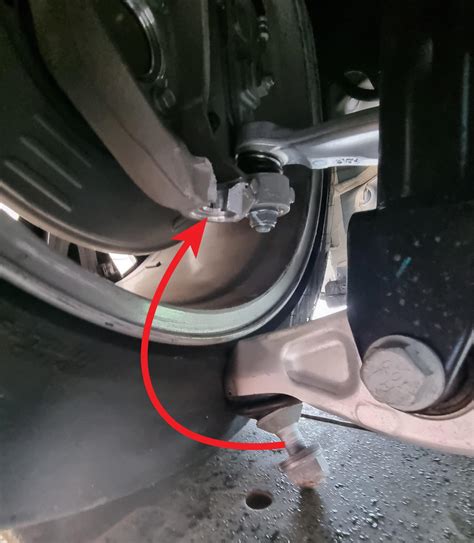

Un aspetto critico che spesso porta alla considerazione di una "culla motore storta" sono i danni derivanti da urti stradali, anche a velocità non elevatissime. Un'esperienza emblematica è quella di un utente che, "Ieri notte ho preso una buca (un cratere diciamo) e ho fatto un bel danno alla mia povera Corsa (C 3p, 1.4 16v del 2005). Stavo andando a circa 30-40 Km/h, quando la ruota anteriore destra si è infilata dentro questo buco. Botta assurda e macchina quasi su due ruote!".
Le conseguenze di un tale impatto possono essere devastanti per l'integrità meccanica del veicolo. L'utente ha descritto che "La ruota era tutta sterzata verso destra e con una "strana" inclinazione, oltre che essere molto arretrata (a contatto con il parafango)." A un esame più attento, ha notato che "Inoltre guardando il cerchio da dietro sembra sia leggermente ovalizzato, oltre ad essersi comunque rovinato e graffiato in più parti." I componenti danneggiati erano numerosi e cruciali: "Braccetto di sterzo spezzato, trapezio deformato, tirante andato, boccole varie spaccate e un altro pezzo di cui non ricordo il nome."
Durante il processo di riparazione, emersero ulteriori complicazioni. Sebbene il meccanico abbia sostituito inizialmente "braccetto di sterzo, trapezio, tirante e quell'altro pezzo", si è riscontrato che "la cosa strana però è che il trapezio nuovo non voleva entrare in sede, perché una specie di longherone a cui andava attaccato rientrava leggermente verso dentro." Per ovviare a questo problema, "Ha dovuto usare la fiamma ossidrica per riscaldare la parte e metterla in una posizione che rendesse possibile fissare il trapezio." Nonostante questi interventi, il problema persisteva: "Dopo aver montato tutto ci siamo resi conto che la ruota è ancora leggermente arretrata (quasi 1 cm rispetto all'anteriore sinistra), inclinata e non si riesce a fare la convergenza visto che il braccetto di sterzo è già a fondo corsa quando ancora la ruota dovrebbe chiudersi di un pò di centimetri." A quel punto, si è considerata la possibilità di sostituire l'ammortizzatore e il montante, ma l'ipotesi più grave era che "se così non fosse, a detta loro potrebbe essersi piegata la "culla" del motore."
Un danno così esteso porta a considerare che "dopo un urto del genere come minimo andrebbe sostituita tutta la meccanica relativa alle sospensioni." La discussione si sposta poi sulla possibilità di un danno al telaio stesso, con l'affermazione che "è impossibile piegare telaio con urto da marciapiede incluso carrozziere che addrizza auto tutti i giorni." Tuttavia, la ruota "arretrata" suggerisce che "potrebbe essersi storto il braccetto inferiore oppure la culla nei punti di giunzione col braccetto." A fronte di tale arretramento, "Ma 2 cm di arretramento non dovrebbero vedersi?", e si è lamentata la mancanza di "qualche diapositiva di sta ruota che si vede spostata?".
Ulteriori componenti che potrebbero piegarsi sono "l'intero montante o peggio ancora il supporto superiore di alluminio dove si ancora il braccetto superiore." È importante chiarire la terminologia, poiché "per montante non intendi il fusello? Quello l'ho cambiato." Infatti, "per montante intendo questo, volgarmente chiamato fusello o perno fuso. Questo sta attaccato al mozzo e alla testina del braccetto superiore." Altri chiamano questo componente "Braccetto superiore". Tali infortuni mettono in evidenza quanto sia complessa la diagnosi e la riparazione di un danno strutturale che coinvolge la culla motore.
Sintomi di Problemi alla Culla Motore e ai Componenti Sospensivi
Riconoscere i sintomi di un problema alla culla motore o ai componenti correlati delle sospensioni è il primo passo per una diagnosi e una riparazione efficace. Questi problemi possono manifestarsi in una varietà di modi, che vanno da anomalie visive a rumori e vibrazioni, fino a un comportamento di guida alterato.
Un sintomo comune è la "campanatura sballata fra destra e sinistra", che può essere percepita visivamente o, più precisamente, misurata con attrezzature professionali. Altri indicatori includono il "volante decentrato" o il "volante storto", un chiaro segno che l'assetto del veicolo è compromesso e che la vettura potrebbe risultare "inguidabile".
Le vibrazioni e i rumori anomali sono tra i segnali più frequenti. Gli utenti hanno riportato "colpi nella parte destra, quando spengo o accendo l'auto", o una "vibrazione metallica, come se si toccassero 2 parti in ferro e vibra tutta l'auto" quando l'auto è ferma e si gira lo sterzo verso destra. Alcuni hanno notato un "incremento delle vibrazioni e di alcune instabilità" dopo interventi meccanici, come la sostituzione della frizione, che potrebbero aver influito indirettamente sull'integrità della culla o dei suoi supporti. Un "toc girando lo sterzo fino a fondo corsa verso destra, prima di raggiungere il fine corsa" può indicare problemi alle sospensioni o alla culla. Se questo "toc lo sento praticamente sotto i piedi come vibrazione", può suggerire "instabilità nel fissaggio della culla".
Altri segnali acustici o tattili includono "molta ruvidità globale in accelerazione, vibra un po' tutto insomma sotto i piedi specie…", o un "battimento metallico proveniente dalla parte destra inferiore". Anche un "saltellio residuo" può essere sintomatico di problemi alle sospensioni o all'assetto.
Quando un "problema di camber all'anteriore" si presenta come "non regolabile", con un lato che "non va oltre i -0,15 gradi quando il valore nominale è -1 grado +- mezzo grado" e l'altro lato con un camber "troppo negativo ahaha, quasi -2 gradi", ma che "in qualche modo si riesce a portare in tolleranza", ciò può suggerire un "disallineamento della culla motore". Questi dettagli indicano che un'alterazione della culla può rendere impossibile il raggiungimento dei valori di assetto previsti, anche con gli aggiustamenti standard.
8. L'assetto delle ruote: L' ACKERMANN, le configurazioni PRO e ANTI ACKERMANN
Diagnosi e Riparazione Professionale dei Danni alla Culla e Sospensioni
Quando si presentano i sintomi descritti, è imperativo ricorrere a una diagnosi professionale. Nel caso dell'incidente con la buca, il meccanico ha inizialmente "sostituito braccetto di sterzo, trapezio, tirante e quell'altro pezzo di cui non ricordo il nome", il che costituisce un approccio standard per i danni evidenti. Tuttavia, la persistenza del problema ha richiesto interventi più drastici, come l'uso della "fiamma ossidrica per riscaldare la parte e metterla in una posizione che rendesse possibile fissare il trapezio", indicando un danno strutturale più profondo a un "longherone a cui andava attaccato". Successivamente, si è presa in considerazione la sostituzione dell'"ammortizzatore (che sembra leggermente piegato) e il montante", dimostrando la natura progressiva e complessa delle riparazioni necessarie.
Un aspetto spesso trascurato, ma fondamentale per la stabilità e il comfort, è lo stato dei "silent block". Come chiesto da un utente, "Qualcuno ha mai cambiato i silent block alla culla motore?". Questi componenti in gomma sono essenziali per isolare le vibrazioni e gli urti. Un'esperienza ha rivelato che "Io ho cambiato tutti i supporti motore ma continuo a sentire dei colpi nella parte destra, quando spengo o accendo l'auto. Mi hanno detto che bisogna cambiare i silent block della culla." Infatti, un utente ha riportato che "cambiando i supporti è migliorata parecchio nelle vibrazioni, specie quello sotto la scatola filtro, in effetti il supporto in gomma era pratimamente appoggiato in basso, il perno centrale era spostato di 2 cm circa." Si è anche notato che "il supporto laterale destro è quello che giova di più al confort nell abitacolo in quanto ti elimina al 70% i rumori di vibrazione all'interno." Per quanto riguarda i "toc" (rumori secchi), "In genere i toc, se la tiranteria è in ordine,vengono dalle biellette della barra stabilizzatrice.Per il resto un grosso miglioramento di tutto c'è stato con la sostituzione dei supporti motore (il toc spesso è quello del cambio,quello che guarda verso il dietro)".
Un'ulteriore area di indagine può essere la scatola dello sterzo. La domanda "Non è possibile che ci sia qualcosa di rotto nell'attaccco della scatola sterzo??" è pertinente, soprattutto se si avvertono "una forte vibrazione e sento anche un battimento metallico proveniente dalla parte destra inferiore" mentre si gira lo sterzo da fermo. Questo suggerisce che "il rumore che sento ancora credo che deve esserci qualcosa di rotto nei supporti della scatola guida".

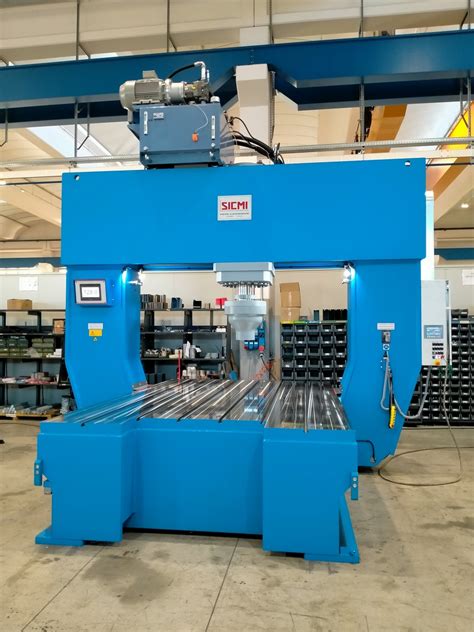

Per quanto riguarda la diagnosi di danni strutturali, la metodologia professionale è chiara. È importante verificare "se un telaio è storto"; per le auto e le moto stradali, "si usa il banco dima". Esistono anche "apparecchi che analizzano la moto senza bisogno di smontare niente", e vale la pena chiedere "se qualche officina dalle tue parti li ha!". La precisione di un "gommista con attrezzatura seria dovrebbe darti una risposta precisa in meno di mezz'ora", a patto che "convergenza, braccetti e il portacuscinetto siano ok". In caso di problemi complessi, l'esperienza del professionista è insostituibile, poiché un meccanico o un carrozziere esperto sa come valutare l'integrità strutturale del veicolo e raccomandare le riparazioni più appropriate.
Aspetti Economici e Rimedi Legali

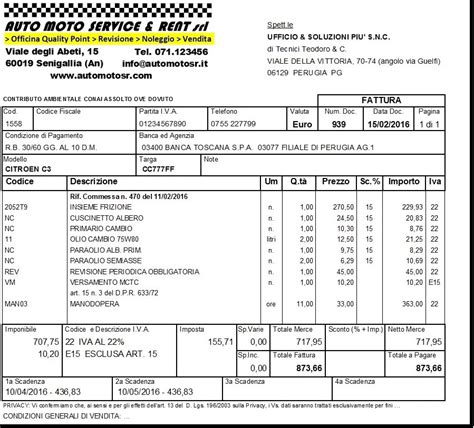

Affrontare i danni alla culla motore e ai componenti correlati può comportare costi significativi, come testimoniato dall'esperienza di un utente. Il "conto, comprensivo di braccetto di sterzo, tirante, trapezio, boccole, carroattrezzi e manodopera, è di 415 €", un importo considerevole per un incidente stradale. A questa cifra, si sono dovuti "aggiunti 150 € tra ammortizzatore e montante (reperiti da uno sfasciacarrozze)", evidenziando come i costi possano lievitare rapidamente, anche cercando parti di ricambio usate.
Di fronte a spese così ingenti, soprattutto quando il danno è causato da infrastrutture stradali maltenute, sorge spontanea la domanda: "Secondo voi conviene fare richiesta di risarcimento al comune?". In molti paesi, è possibile chiedere un risarcimento alle autorità locali se si dimostra che il danno è stato causato da una negligenza nella manutenzione stradale. Tuttavia, l'iter burocratico e legale può essere lungo e complesso, richiedendo spesso la raccolta di prove documentali, fotografie del danno e del luogo dell'incidente, preventivi di riparazione e, talvolta, l'assistenza legale. È fondamentale consultare esperti del settore per valutare la fattibilità e la convenienza di tale percorso.
