L'Illuminazione del Futuro: Guida Completa alla Sostituzione dei Tubi al Neon con i LED

Per molto tempo, le luci al neon sono state la scelta più diffusa per illuminare ampi spazi, trovando impiego in ambienti lavorativi come capannoni commerciali e uffici. Non erano rare nemmeno nelle abitazioni private, grazie alla loro capacità di fornire un'illuminazione diffusa e potente. Oggi, però, la loro sostituzione è diventata non solo un'opportunità di miglioramento, ma anche una necessità impellente.

Il recente aggiornamento della direttiva RoHS 2011/65/UE, che mira a limitare l'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche, impone infatti l'adozione delle luci a LED al posto di quelle al neon. Questo cambiamento normativo ha segnato la fine di un'era per l'illuminazione basata sul gas e ha spinto molti, sia in contesti professionali che domestici, a considerare seriamente il passaggio alla tecnologia LED. L'investimento in risorse efficienti in termini di risparmio energetico sta passando dall’essere una semplice idea a un vero e proprio stile di vita, e la sostituzione dei tubi fluorescenti ne è un esempio lampante. Questo articolo fornirà una guida dettagliata e pratica su come affrontare questa transizione, evidenziando i vantaggi e i passaggi fondamentali per una sostituzione sicura ed efficiente.

Perché è Necessario Sostituire i Neon con i LED? Un Obbligo Legale e un Vantaggio Tangibile

La transizione dai tubi al neon ai LED non è dettata unicamente da considerazioni economiche o di efficienza, sebbene queste siano estremamente significative. Una delle motivazioni primarie risiede nel quadro normativo europeo.

La Direttiva RoHS e il Bando dei Neon

La direttiva RoHS (Restriction of Hazardous Substances) 2011/65/UE è stata fondamentale per accelerare il passaggio all'illuminazione a LED. Questa normativa mira a tutelare l'ambiente e la salute umana limitando l'uso di sostanze pericolose in vari prodotti elettronici. Tra queste sostanze, il mercurio, un elemento tossico, è un componente essenziale delle lampade al neon. Rispetto alle luci al neon, quelle a LED sono prive di materiali tossici come il mercurio, rendendole più sicure da gestire e smaltire.

A partire da agosto 2023, il divieto di utilizzo delle luci al neon è entrato definitivamente in vigore per la maggior parte dei modelli, il che significa che non possono più essere immesse sul mercato europeo. Alcuni modelli specifici, come le lampade al neon circolari, sono stati addirittura vietati da febbraio 2023. Questo rende la sostituzione un passo inevitabile per chiunque utilizzi ancora queste fonti luminose. La non conformità alla direttiva RoHS non solo impedisce la commercializzazione, ma incentiva anche l'adozione di alternative più sostenibili.

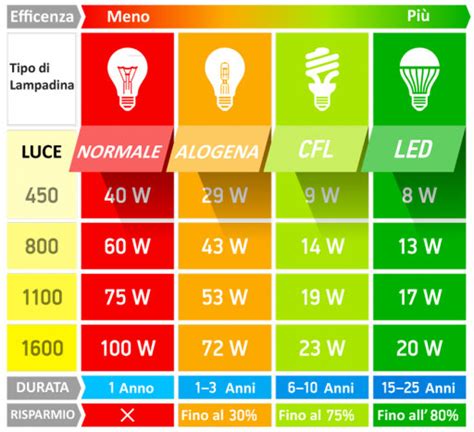

Vantaggi Operativi ed Economici dei LED

Oltre agli aspetti normativi, la scelta di sostituire tubo neon con LED è motivata principalmente dall’efficienza energetica superiore offerta da quest’ultimi. I LED si sono affermati come una soluzione di illuminazione altamente efficiente e conveniente grazie ai continui progressi tecnologici.

• Efficienza Energetica Superiore: Mentre un tubo neon da 58W richiede 58 watt per illuminare un ambiente, un tubo LED equivalente, come il modello T8, necessita solo tra i 18W e i 25W. Ciò si traduce in una notevole riduzione dei costi operativi, con vantaggi tangibili soprattutto in ambienti dove l’illuminazione è utilizzata per periodi prolungati. I LED consentono un risparmio energetico fino al 60% rispetto ai neon tradizionali.
• Maggiore Durata: I tubi LED garantiscono una durata notevolmente superiore rispetto ai tradizionali tubi neon, riducendo la frequenza di sostituzione e i costi di manutenzione.
• Qualità della Luce: I LED offrono una luce che non sfarfalla, eliminando l'effetto stroboscopico spesso associato ai neon più vecchi, e non producono alcun ronzio, migliorando il comfort visivo e acustico negli ambienti.
• Assenza di Sostanze Tossiche: A differenza dei tubi neon, che contengono mercurio, i tubi LED non presentano sostanze chimiche pericolose, il che li rende più sicuri da gestire e smaltire, allineandosi perfettamente con gli obiettivi della direttiva RoHS.
• Innovazione e Tipologie: I neon T5 sono stati considerati i successori più efficienti ed economici dei T8, con una differenza evidente nel loro diametro (T5: 5/8 pollici/circa 1,5 cm). Tuttavia, l'evoluzione della tecnologia ha ormai reso i LED la scelta preminente, superando anche l'efficienza dei T5.

Componenti Essenziali del Sistema di Illuminazione a Neon: Starter e Reattore

Prima di addentrarsi nei dettagli della sostituzione, è fondamentale comprendere il funzionamento dei tubi al neon e dei componenti che ne regolano l'accensione e il mantenimento. Questi elementi, lo starter e il reattore (o ballast), sono peculiarità dei sistemi a fluorescenza che i LED, con il loro principio di funzionamento completamente diverso, non richiedono. Anzi, in molti casi, la loro presenza è non solo superflua ma anche deleteria per l'efficienza dei nuovi tubi LED.

Lo Starter: L'Innesco Iniziale

Nei tubi fluorescenti, lo starter è un piccolo dispositivo cilindrico che si inserisce in un apposito alloggio sulla plafoniera. La sua funzione principale è quella di fornire l'impulso iniziale di alta tensione necessario per innescare la scarica elettrica all'interno del tubo al neon, che è riempito di gas e vapori di mercurio. Questo innesco causa una ionizzazione del gas, permettendo alla corrente di fluire e al tubo di accendersi. Una volta avviato il flusso di corrente, lo starter si disattiva. Senza uno starter funzionante, il tubo al neon non può accendersi. I dispositivi di avviamento convenzionali dei neon, infatti, sono sempre associati a uno starter.

Il Reattore (Ballast): Regolatore di Corrente

Il reattore, conosciuto anche come ballast, è un componente più grande e pesante, generalmente un trasformatore induttivo, presente all'interno della plafoniera. Il suo ruolo è duplice:

1. Fornire un picco di tensione all'avvio, in collaborazione con lo starter, per innescare la scarica.
2. Limitare la corrente che attraversa il tubo una volta acceso. Senza il reattore, la corrente aumenterebbe incontrollatamente, distruggendo rapidamente il tubo. Agisce quindi come un "limitatore" o "regolatore" per mantenere il tubo funzionante in modo stabile.

Esistono due tipi principali di reattori:

• Reattore ferromagnetico/convenzionale: Il tipo più comune nei vecchi impianti, spesso associato allo sfarfallio iniziale e al ronzio, e che consuma energia anche quando il tubo è acceso.
• Reattore elettronico: Più moderno e efficiente, accende il tubo istantaneamente e senza sfarfallio, con un minor consumo energetico.

Il passaggio della corrente attraverso il dispositivo di avviamento e il reattore consuma energia e produce costi aggiuntivi, riducendo l'efficienza complessiva del sistema.

Plafoniere con Alimentatore di Emergenza

In alcune delle plafoniere più complesse, specialmente in ambienti professionali, è presente anche un alimentatore/ballast con relativa batteria. Questo sistema, come ha notato un utente, presumibilmente serviva come luce di emergenza in caso di black-out elettrico. Quando si effettua la sostituzione con i LED, è importante considerare anche questo componente. La batteria, col tempo, potrebbe essere "oramai andata," rendendo inefficace la funzione di emergenza. Per i tubi LED, questo sistema non è generalmente compatibile direttamente e richiederà una valutazione attenta: si potrà scegliere di disattivare completamente la funzione di emergenza o di installare un modulo LED di emergenza separato, progettato per funzionare con la nuova tecnologia.

Tipologie di Tubi LED Sostitutivi e Compatibilità

La buona notizia è che sì, si possono facilmente sostituire i neon con i LED, scegliendo se sostituire solo la lampadina o l'intero supporto. Esistono diverse soluzioni sul mercato, progettate per adattarsi a quasi tutte le configurazioni esistenti. È importante scegliere il tubo LED che sostituirà il neon da 58W, occorre considerare diversi fattori per garantire una compatibilità ottimale e ottenere il massimo beneficio dall’installazione.

Tubi LED con Attacco Neon (Retrofit)

Contrariamente a una comune percezione, esistono lampade a LED con attacco neon. Questi tubi LED sono progettati specificamente per essere installati nei supporti esistenti dei tubi fluorescenti, mantenendo gli stessi connettori (ad esempio G13 per i T8 o G5 per i T5). Questa tipologia di tubi è conosciuta come "retrofit" perché è pensata per "adattarsi" a un impianto preesistente con modifiche minime.

Il Blind-Starter (o Dummy Starter)

Se si decide di mantenere il supporto esistente ed inserire una lampada a LED in un sistema che originariamente prevedeva uno starter, si dovrà utilizzare un blind-starter, chiamato anche dummystarter. Questo componente non ha la funzione di innesco di uno starter tradizionale, ma serve unicamente a chiudere il circuito elettrico nella posizione dello starter, consentendo al tubo LED di funzionare correttamente in un sistema compatibile che altrimenti si aspetterebbe la presenza di uno starter. In molti casi, con molti tubi fluorescenti, basta cortocircuitare lo starter o sostituirlo con quello che ti danno con le lampade (non sempre è presente, dipende dalle lampade).

Tubi LED "Plug-and-Play" (InstantFit)

Alcuni tubi LED sono compatibili con i sistemi neon e non necessitano di modifiche significative. Questi sono spesso definiti "plug-and-play" o, come nel caso dei tubi InstantFit di alcuni produttori, sono pensati per una sostituzione estremamente semplice. Con i tubi InstantFit, per esempio, basterà solo rimuovere il vecchio tubo fluorescente e inserire il nuovo tubo LED. Così facendo la plafoniera manterrà la certificazione del produttore e sarà possibile intervenire anche sulle plafoniere 4 x T8 18W. Tuttavia, è bene sapere che, se la plafoniera mantiene il reattore esistente, esso continuerà ad assorbire corrente con un conseguente minore risparmio energetico, rispetto a un cablaggio diretto.

Tubi LED Universali

Un'altra opzione sono i tubi LED universali, che sono compatibili sia con apparecchi luminosi con driver elettronico, che convenzionale. Questo offre una grande flessibilità, anche se è sempre fondamentale, al momento dell'acquisto di un tubo LED, verificare la compatibilità del tubo acquistato con il driver montato all’interno della plafoniera, perché se non compatibile non funzionerà.

La Questione del Ballast (Reattore/Driver)

Se l'attuale sistema di illuminazione funziona con un ballast, anche chiamato driver, convenzionale, o ferromagnetico, la sostituzione allora è semplicissima. Per installare tubi LED in un impianto già esistente occorre conoscere il tipo di connessione. Alcuni tubi LED sono plug-and-play, quindi non richiedono modifiche al circuito. Per altri modelli, potrebbe essere necessario utilizzare un adattatore.

È importante sottolineare che lo starter e il reattore non sono necessari per il principio di funzionamento delle nuove luci a LED; anzi, forse sono più deleteri che altro se non gestiti correttamente. Il loro bypass o la loro rimozione permette di massimizzare il risparmio energetico dei LED.

La Sostituzione: Passaggi Dettagliati e Avvertenze di Sicurezza

La sostituzione di un tubo neon da 58W con un tubo LED è un’operazione relativamente semplice per chi ha un minimo di manualità, ma richiede attenzione e rispetto delle norme di sicurezza, specialmente per quanto riguarda l'elettricità.

AVVERTENZA FONDAMENTALE SULLA SICUREZZA

È fondamentale sottolineare che il fatto di essere poco pratici può rendere questo un lavoro intrinsecamente poco sicuro, poiché stiamo parlando di un voltaggio di 230 V e non dei più innocui 12 V. Pertanto, premesso che tutto ciò che si intraprende in autonomia lo si fa a proprio rischio e pericolo, e che nessuna entità o fonte di informazione si assume la responsabilità delle azioni individuali - ripetiamo, non si scherza con la corrente - è cruciale procedere con la massima cautela. La sicurezza è prioritaria.

Preparazione e Strumenti Necessari

Prima di iniziare, assicurarsi di avere a portata di mano gli strumenti essenziali. Oltre al tubo LED sostitutivo, potrebbero essere utili una scala stabile (per raggiungere la plafoniera in sicurezza), un cacciavite (a taglio e a croce, isolati elettricamente), una pinza (anche questa isolata), un tronchesino, nastro isolante, e, in alcuni casi, un adattatore per il portalampada o dei morsetti rapidi. Per la propria protezione, è consigliabile indossare guanti da lavoro e occhiali protettivi.

Passaggio 1: Spegnere l’Alimentazione

Questo è il passaggio più critico e non negoziabile. Prima di procedere con qualsiasi operazione, è fondamentale spegnere l’alimentazione elettrica del circuito che alimenta il tubo neon, agendo sull'interruttore generale del quadro elettrico o sul magnetotermico specifico per quel circuito. Verificare con un tester o un cercafase che non ci sia più tensione ai morsetti della plafoniera per evitare qualsiasi rischio di scossa elettrica.

Passaggio 2: Rimuovere il Tubo Neon Esistente

Solitamente, i tubi neon sono fissati con delle clip o semplicemente ruotati in posizione che ne consentono una facile rimozione. Sollevare delicatamente il tubo, ruotarlo di circa 90 gradi per liberare i pin dalle scanalature del portalampada, e staccarlo dalle estremità facendo attenzione a non danneggiarlo, specialmente se contiene mercurio.

Passaggio 3: Gestione dello Starter e del Reattore

A seconda del tipo di tubo LED scelto e del sistema esistente, si potranno adottare diverse strategie:

Metodo A: Sostituzione con Blind-Starter (se presente un reattore ferromagnetico)

Se il vostro impianto ha un reattore ferromagnetico (il vecchio tipo con starter) e avete un tubo LED compatibile con questa configurazione (spesso identificato come "compatibile con reattore elettromagnetico"), il processo è il più semplice:

1. Rimuovere lo starter esistente.
2. Inserire il nuovo blind-starter (o dummystarter) fornito con il tubo LED nel medesimo alloggiamento. Questo chiuderà il circuito per il LED senza la funzione di innesco.
3. Installare il tubo LED.Questa soluzione è veloce, ma il reattore ferromagnetico continuerà ad assorbire una piccola quantità di energia.

Metodo B: Cablaggio Diretto (Bypass di Starter e Reattore)

Questo metodo è il più efficiente dal punto di vista energetico, poiché elimina completamente i componenti che consumano energia extra. Richiede un intervento sul cablaggio della plafoniera ed è consigliato per tubi LED che richiedono alimentazione diretta a 230V su un solo lato.

1. Individuazione dei fili: In una plafoniera standard, la corrente a 230V arriva all'alimentatore/reattore. Presumo anche che i cavi marrone/nero che arrivano alla 7-8 dell'alimentatore, siano i cavi della 220 che arrivano direttamente. È fondamentale identificare i fili diretti della corrente, ovvero la fase e il neutro che alimentano la plafoniera. Un utente ha giustamente notato: "nella foto non vedo i fili da collegare direttamente al portalampada (che sarebbero gli innesti del tubo neon)". Questo significa che è necessario individuare questi fili all'interno della scatola della plafoniera.
2. Bypass del reattore: Scollegare i fili che entrano ed escono dal reattore e dallo starter. Lo starter e il reattore non servono; anzi, forse sono più deleteri che altro.
3. Collegamento diretto al portalampada: In teoria, per i tubi LED che si alimentano da un solo lato, devi collegare la fase e il neutro direttamente ai due pin di uno dei portalampada. Un utente chiede: "Il filo rosso dove va?". Se il filo rosso è identificato come fase, andrà su un pin del portalampada. "devi collegare i 2 marroni direttamente ai 2 portatubo". Questo suggerisce un'altra configurazione dove due fili marroni potrebbero essere i capi di fase e neutro che andranno al portalampada alimentato. Per i tubi LED che richiedono alimentazione su un solo lato, è sufficiente portare la fase e il neutro su quel portalampada.
4. Gestione del secondo portalampada: Il secondo portalampada, per i tubi LED alimentati da un solo lato, non avrà bisogno di collegamenti elettrici. La richiesta "Fai una foto del secondo portalampada" è utile per capire come isolare o non utilizzare questo lato.
5. Per impianti con alimentatore di emergenza: In una delle plafoniere, però, è presente anche l'alimentatore/ballaster e relativa batteria (oramai andata) che presumo servisse come luce di emergenza in caso di black-out elettrico. Come potrei fare per collegare la 220 che arriva direttamente ai neon, sfruttando quale dei cavetti bianchi? Per collegare la 220V direttamente ai LED, sfruttando i cavi esistenti, occorre disconnettere completamente l'alimentatore/ballast di emergenza dal circuito principale. Identificare i cavi che portano la 220V (generalmente fase e neutro, spesso marrone/nero e blu rispettivamente) e collegarli direttamente al portalampada del tubo LED, isolando tutti i cavi precedentemente collegati al ballast di emergenza o alla sua batteria. I cavetti bianchi potrebbero essere i collegamenti interni del vecchio sistema, quindi andranno identificati e, se non riutilizzati, adeguatamente isolati.
6. Semplificazione del cablaggio: In alcuni casi, come suggerito: "è sufficiente togliere lo starter e collegare allo stesso morsetto i fili bianchi?" Se i fili bianchi portano fase e neutro da un punto comune dopo aver bypassato il ballast, sì, potrebbero essere usati per alimentare direttamente il LED se compatibile con quel tipo di connessione. Tuttavia, questa è una semplificazione che richiede una verifica accurata del proprio impianto.

Passaggio 4: Installazione del Tubo LED

Una volta che il cablaggio è stato configurato correttamente (sia con blind-starter che con cablaggio diretto), si può procedere con l'installazione del tubo LED. Allineare correttamente le estremità del LED con i connettori o i portalampada esistenti e inserirlo con una leggera rotazione, come si farebbe con un normale tubo al neon. Assicurarsi che sia saldamente in posizione.

Passaggio 5: Verifica del Funzionamento

Una volta installato il tubo LED, ripristinare l’alimentazione elettrica dal quadro generale. Accendere l’interruttore per verificare che il nuovo tubo funzioni correttamente. Se la luce si accende senza sfarfallii o problemi, la sostituzione è stata eseguita con successo.

Scegliere il Tubo LED Giusto: Fattori Chiave per un'Illuminazione Ottimale

Per scegliere il tubo LED che sostituirà al meglio il neon da 58W, occorre considerare diversi fattori per garantire una compatibilità ottimale e ottenere il massimo beneficio dall’installazione. L'investimento iniziale più alto per le lampadine a LED è ampiamente ripagato dai benefici a lungo termine.

Intensità Luminosa (Lumen) e Potenza (Watt)

Un neon da 58 Watt ha in media un’emissione luminosa di circa 5000-5200 Lumen. Tuttavia, questo valore può variare leggermente in base alla qualità del tubo e alla sua efficienza. Per ottenere una quantità di luce paragonabile, solitamente un tubo LED da circa 20W-25W emette un flusso luminoso equivalente a un neon da 58W. È sempre consigliabile verificare le specifiche tecniche (lumen/watt) del tubo LED per essere certi della corrispondenza e non ritrovarsi con un ambiente sotto-illuminato o eccessivamente illuminato.

Temperatura di Colore (Kelvin)

La temperatura di colore, misurata in Kelvin (K), determina l’aspetto visivo dell’illuminazione e l'atmosfera che si crea nell'ambiente. Esistono LED che offrono luce calda (tipicamente 2700K-3000K), simile a quella delle lampadine a incandescenza tradizionali, che è indicata per ambienti residenziali come salotti o camere da letto, dove si desidera un'atmosfera più accogliente e rilassante. Al contrario, una temperatura più alta (spesso 4000K per luce neutra o 6500K per luce fredda e intensa) è ideale per uffici, ambienti di lavoro, cucine o spazi commerciali, dove è richiesta maggiore concentrazione e visibilità. La scelta dipende quindi dalla funzione e dall'estetica dell'ambiente.

Compatibilità con l'Impianto Esistente

Alcuni tubi LED sono progettati per essere direttamente compatibili con i sistemi neon esistenti (i cosiddetti "plug-and-play" o retrofit), e non necessitano di modifiche sostanziali all'impianto, se non la sostituzione dello starter con un blind-starter. Altri modelli potrebbero richiedere l’uso di un adattatore ad hoc o, per la massima efficienza, la rimozione completa del reattore e un cablaggio diretto. La compatibilità del tubo acquistato con il driver montato all’interno della plafoniera è un fattore cruciale, perché se non compatibile non funzionerà. È essenziale leggere attentamente le specifiche del prodotto e, se in dubbio, consultare un professionista.

Qualità e Certificazioni

Infine, è importante scegliere un prodotto di qualità. Verificare la presenza di certificazioni, come la marcatura CE, che attesta che il prodotto rispetta le normative europee in materia di sicurezza e prestazioni. Prodotti di bassa qualità potrebbero non solo offrire prestazioni inferiori in termini di luminosità e durata, ma anche presentare rischi per la sicurezza elettrica. Un prodotto certificato offre garanzia di affidabilità e conformità agli standard. Per trovare queste ed altre informazioni, puoi sempre consultare articoli specializzati sul tema.

Domande Frequenti sulla Sostituzione dei Tubi Neon con i LED

Molti utenti si pongono domande comuni durante il processo di transizione dall'illuminazione a neon a quella a LED. Ecco alcune delle risposte più cercate per chiarire i dubbi più frequenti.

Come sostituire un tubo al neon con un tubo a LED?

Per sostituire un tubo al neon con un tubo a LED, occorre prima di tutto rimuovere con attenzione il prodotto esistente. Successivamente, è necessario verificare se l’impianto richiede la modifica del circuito (ad esempio, bypassando il reattore e lo starter) o se il tubo LED scelto è "plug-and-play" e richiede solo l'installazione di un blind-starter. Infine, inserire il LED negli attacchi, assicurandosi che sia compatibile con il sistema. La sicurezza è fondamentale: spegnere sempre l'alimentazione prima di iniziare qualsiasi operazione.

Come installare tubi LED in un impianto già esistente?

Per installare tubi LED in un impianto già esistente occorre conoscere il tipo di connessione del tubo LED che si intende utilizzare. Alcuni tubi LED sono plug-and-play, quindi non richiedono modifiche al circuito della plafoniera, ma solo la sostituzione dello starter con uno fittizio (blind-starter). Per altri modelli, che massimizzano il risparmio energetico, potrebbe essere necessario rimuovere il reattore esistente e collegare il tubo LED direttamente all'alimentazione a 230V. In entrambi i casi, è imprescindibile spegnere sempre l’alimentazione elettrica prima di iniziare il lavoro per garantire la sicurezza durante l’installazione.

Quanti Lumen ha un neon da 58 Watt?

Un neon da 58 Watt ha in media un’emissione luminosa di circa 5000-5200 Lumen. Tuttavia, questo valore può variare leggermente in base alla qualità del tubo, alla sua efficienza energetica e all'età del tubo stesso. Quando si sceglie un tubo LED sostitutivo, è consigliabile cercare un modello con un valore di lumen simile o superiore, pur consumando molti meno watt (tipicamente tra 18W e 25W per un'equivalenza a 58W neon).

A cosa serve lo starter nei tubi a LED?

Nei tubi a LED, lo starter non ha la funzione di innesco che aveva nei tubi fluorescenti. Se un tubo LED è compatibile con un impianto che originariamente utilizzava uno starter, allora viene fornito un "blind-starter" o "dummystarter". Questo componente serve unicamente a garantire il corretto funzionamento in sistemi compatibili chiudendo il circuito elettrico nella posizione dello starter, poiché il tubo LED ha un driver integrato che gestisce autonomamente l'alimentazione. In pratica, lo starter per i tubi LED funge da semplice "ponte" elettrico.
