Tecniche avanzate e strumentazioni per l'individuazione delle perdite negli impianti di refrigerazione

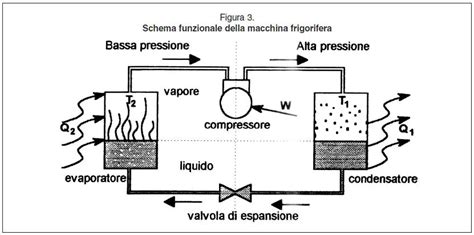

La gestione della tenuta stagna nei circuiti frigoriferi rappresenta oggi una delle sfide tecniche più complesse e cruciali per ogni operatore del settore. Questo andamento è legato al fatto che la tenuta stagna dei circuiti rimane un punto cruciale in un impianto frigorifero e che ogni sistema può essere soggetto a vincoli di diverso tipo a seconda delle applicazioni. La necessità di garantire l'integrità del sistema non risponde solo a requisiti normativi stringenti, ma è diventata un pilastro fondamentale per l'efficienza energetica e la salvaguardia ambientale.

Dagli studi compiuti è emerso chiaramente che alcuni fluidi refrigeranti hanno un impatto sullo strato di ozono. Sono così stati messi al bando i CFC e gli HCFC di origine vergine. Soltanto gli HCFC rigenerati sono autorizzati in Europa fino al 31/12/2014. Se gli HFC e gli HFO possiedono OPD nulli e GWP inferiori ai loro predecessori, la percentuale annua di perdite di un impianto rimane un’importante fattore da considerare. Le perdite non hanno un effetto soltanto ambientale, ma anche economico sulla durata di un impianto. Al di fuori delle situazioni accidentali, le perdite si collocano principalmente a livello delle giunzioni.

Il protocollo di messa in pressione e controllo primario

La fase di installazione di un nuovo impianto frigorifero è cruciale. Nel tempo, gli impianti possono sviluppare perdite a causa dell’usura, delle vibrazioni o di altri fattori esterni. Per controllare la tenuta stagna del sistema sotto pressione, prima di introdurre la carica di fluido refrigerante, è necessario mettere sotto pressione l’impianto con azoto di qualità frigorifera.

Il tecnico del freddo affronta spesso situazioni che possono sembrare l'incubo di un professionista. Spesso, individuare una fuga di refrigerante nascosta rappresenta la battaglia più ardua, rendendo ogni caso una situazione a sé stante. È necessario agire con rigore metodologico, poiché l'individuazione e la prevenzione costituiscono la base per garantire che l'impianto non perda la carica nel tempo.

Per verificare la tenuta, una pressione elevata con una carica di azoto secco è necessaria. Esistono test sulla pressione effettuati dalle fabbriche, ma in campo è imperativo procedere con ulteriori verifiche. Se il manometro indica un calo della pressione, vi è senza dubbio una fuga. Questa procedura può prolungarsi anche a 48 ore o oltre, mantenendo l'impianto spento per quel periodo di tempo. Se il calo della pressione non si verifica, allora si può procedere con maggiore sicurezza.

Metodologie di rilevamento a confronto

Esistono diverse tecniche per identificare la presenza di gas in uscita dal circuito. Ognuna presenta vantaggi specifici e limiti tecnici che il professionista deve conoscere per non incorrere in diagnosi errate.

Metodi tradizionali: la soluzione saponosa

Il metodo classico prevede la nebulizzazione di una soluzione acquosa densa sulle superfici o sulle condutture da controllare. Tuttavia, questo approccio presenta un limite intrinseco: è un metodo poco affidabile per le perdite inferiori a 14 g/anno. Sebbene economico e immediato, non permette di identificare micro-perdite che, nel lungo periodo, comprometterebbero comunque il funzionamento dell'impianto.

Rilevamento per fluorescenza

Questa tecnica è consigliata in particolar modo per i circuiti chiusi e scarsamente accessibili, preferibilmente in abbinamento ad un rilevamento elettronico. Il metodo prevede l'iniezione nel circuito frigorifero di un tracciante fluorescente compatibile. In seguito ad omogeneizzazione, si procede al rilevamento visivo mediante apposita lampada UV. Le perdite appaiono sotto forma di punti fluorescenti giallo-verdi in corrispondenza della zona di fuoriuscita. La zona di fuoriuscita rimane visibile fino all’intervento e alla relativa pulitura in seguito alla riparazione. Il limite principale è che non è possibile quantificare la perdita e risulta più difficile da vedere, data l'acuità visiva necessaria, in zone molto luminose.

Tecnologie elettroniche e sensori a riscaldamento

Il cercafughe elettronico è oggi lo strumento principe per l'individuazione di fughe. Il suo funzionamento si basa su un sensore a riscaldamento e un microprocessore che garantiscono un segnale realistico e molto preciso. In presenza di una perdita, il fluido refrigerante a contatto con la superficie calda del sensore innescherà una reazione chimica per ionizzazione, che attiverà l'allarme.

Utilizzo della miscela Azoidro per la massima precisione

Per un'indagine approfondita, l'impiego della miscela Azoidro rappresenta una soluzione d'eccellenza. L'azoidro è una miscela non infiammabile di azoto al 95% e idrogeno al 5%. Questa combinazione chimica permette ai moderni cercafughe elettronici di rilevare con estrema facilità anche le più piccole infiltrazioni.

Un esempio di strumentazione professionale è il kit K-Leak, composto da una valigetta in plastica, tubo flessibile di colore giallo con valvola a sfera e manometro (con settori colorati in funzione del tipo di gas), e tubo flessibile di lunghezza 1.000 mm. Abbinato a un cercafughe elettronico universale (studiato per rilevare la miscela H2/N2), il sistema è in grado di identificare perdite anche inferiori a 4,9 g/anno, superando abbondantemente le capacità dei metodi tradizionali.

Il sistema TOTAL TEST A/C, ad esempio, rispetta le indicazioni della Direttiva 2006/40/CE varata per limitare le emissioni di gas fluorurati. Il riduttore di pressione e il manometro di controllo pressurizzano l’impianto al valore necessario in modo da poterlo controllare tramite il cercafughe elettronico ELD-A, il cui sensore ad alta sensibilità rileva perdite di Azoidro estremamente esigue.

Strategie di isolamento dei componenti

Quando una perdita non è immediatamente localizzabile, è necessario procedere per esclusione. Il metodo consiste nel circoscrivere l'area, pressurizzando solo quel componente con azoto secco per verificare quale sia il punto della fuga. Se, dopo un lasso di tempo prestabilito, il componente non mostra cali di pressione, si procede escludendolo e testando la sezione successiva.

È fondamentale evitare procedure improvvisate. Ad esempio, non si deve mai utilizzare ossigeno o miscele infiammabili per testare le pressioni: in presenza di refrigerante e temperature elevate, il rischio di esplosione è reale. Inoltre, evitare sempre l'ingresso di umidità nel sistema, poiché l'umidità interna danneggia le componenti meccaniche ed elettriche in poco tempo.

Manutenzione proattiva e precisione diagnostica

La sfida costante per il tecnico è quella di riparare la perdita al più presto possibile. Spesso i produttori indicano valori di tolleranza, ma le perdite reali possono superare di gran lunga quanto indicato dai manuali se la manutenzione non è costante. Un valore considerato "sicuro" durante il collaudo iniziale potrebbe non essere più tale dopo poche stagioni di esercizio.

Il monitoraggio deve essere continuo. Anche se la tecnologia ha fatto passi da gigante - passando dal vecchio metodo dell'elemento di rame riscaldato che virava al bluastro in presenza di alogeni alle attuali sonde a semiconduttore - la competenza dell'operatore rimane l'elemento decisivo. La capacità di interpretare i segnali, di preparare correttamente il circuito e di utilizzare gli strumenti di pressurizzazione in modo conforme alle norme (come la UNI 11144) è ciò che separa un intervento risolutivo da una riparazione temporanea destinata a fallire.

L'adozione di standard rigorosi, supportata da enti come l'Associazione ATF o il Centro Studi Galileo, garantisce che ogni intervento sia documentato e sicuro. In definitiva, individuare una fuga di refrigerante non è solo un atto riparativo, ma un impegno verso la sostenibilità tecnologica e l'affidabilità a lungo termine dell'impianto. Ogni tecnico deve essere consapevole che, anche quando la fuga sembra nascosta, una pressione costante, strumenti calibrati e una pazienza metodica porteranno inevitabilmente alla risoluzione del problema, preservando l'involucro del sistema e garantendo il massimo rendimento energetico in ogni condizione di applicazione.
